Технологии dsp в аккумуляторах что это
Замена АКБ. TYUMEN BATTERY 6CT-77LR premium.

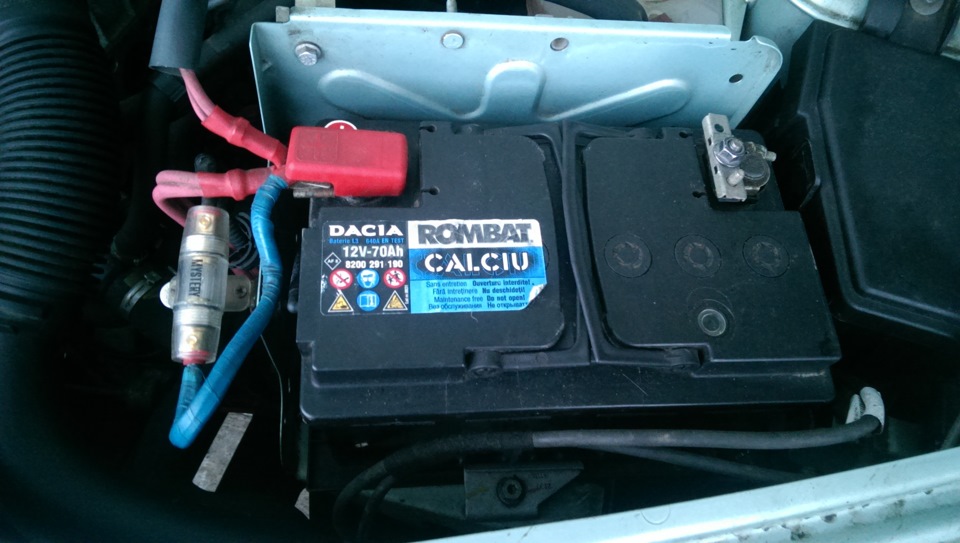

Сразу к делу, случилась у меня неприятность сдох аккумулятор. Покинул меня и логана румынский друг, надоело ему крутить стартер видно и сказал хочу отдыхать, не смог завести авто. Отслужил он кстати 9 лет это не плохо, напротив столько не живут. Аккумулятор как оказалось позже был обслуживаемым. По этому не верьте не кому и доливайте электролит в аккумулятор. Пробки откручиваются, смелее и все получится у вас. Итак вернемся к аккумулятору. Снял старый аккумулятор попробывал зарядить. Без толку. Видно уже емкость потерял свою за столько лет.

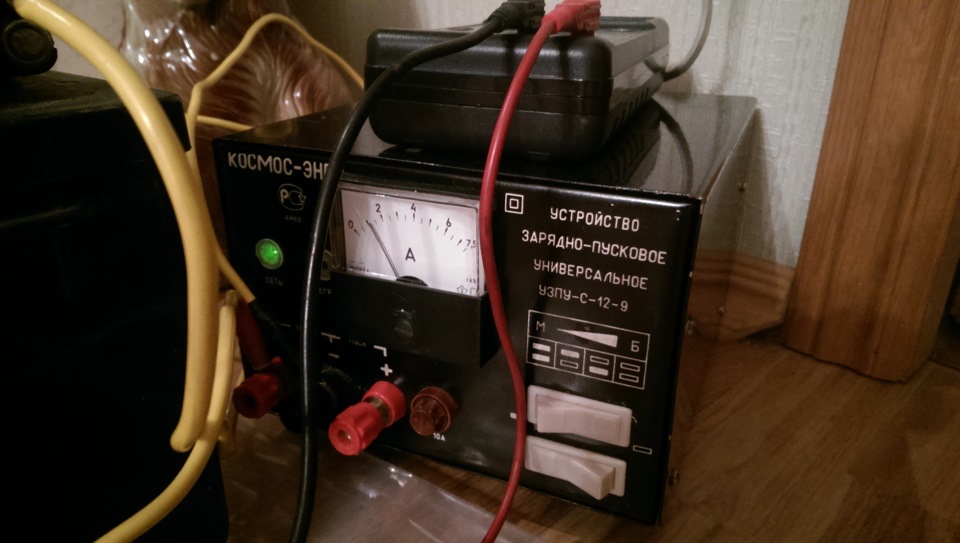

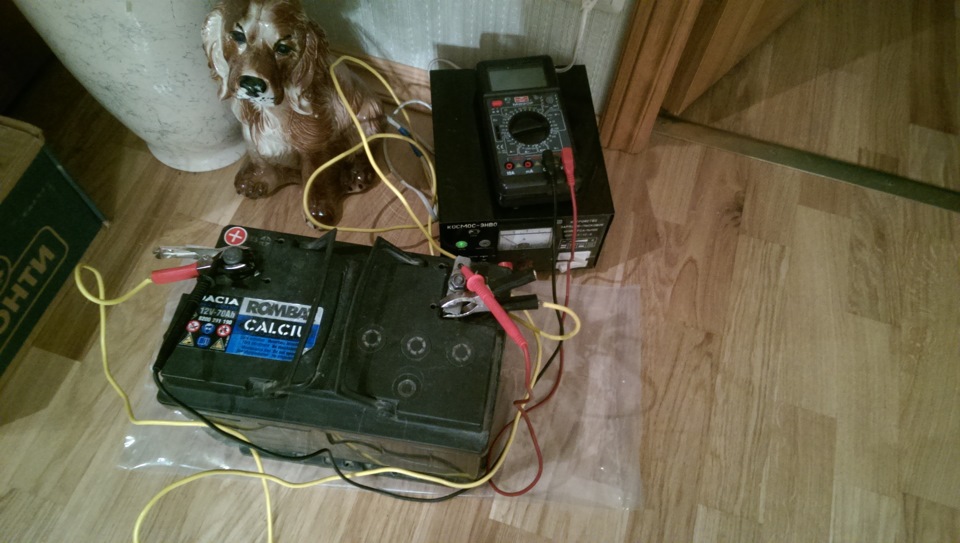

Зарядка не каких плодов не дала. Вроде заряженный аккумулятор, машину не завел, только приборка загорелась и потухла. Думаю ну все понятно… Родной аккумулятор в утилизацию только. Начал искать новый. Мой выбор пал на TYUMEN BATTERY 6CT-77LR premium обр. пол. (+справа). У родного румына 70 Ah(Ампер часов), у TYUMEN BATTERY 6CT-77LR premium 77 Ah(Ампер часов) на 7 Ah(Ампер часов) больше, но не чего страшного в этом нет. Заряжаться он будет, мощность генератора хватит. Может не до конца будет заряжать, зато помощнее АКБешка получше.
Тесты аккумуляторов, правда за 2014 год.
Tyumen Battery Premium, Россия. Ориентировочная цена, руб. — 3000. Заявленная емкость, А∙ч — 64. Заявленный ток, А — 590. Измеренная/заявленная масса с электролитом, кг — 15,3/не более 17,2. Абсолютный чемпион во всех номинациях. Отрыв от второго места составил почти балл. При этом цена самая низкая! Впрочем, в позапрошлом году было то же самое. До испытаний мы ставили именно на эту батарею — и не ошиблись. 1 место.
Решил взять попробовать вроде и народ хвалит этот аккумулятор. Почему бы и нет?
Новый аккумулятор
Давно ничего не писал, но и машину не забрасывал.
В общем, как уже говорил, поставил на аккумулятор новые клеммы, а вот сам аккум не менял. Так вот случилось что осенью по приходу первых прохладных ночей, аккум стал подводить и в один прекрасный момент он просто отказался заводить авто. Ну естественно занес домой на зарядку и проверку. Плотность в одной банке была очень маленькая и жидкость мутная 🙁 Вердикт: В утиль! Но решил еще неделю помучить его. Купил 5литровку готового электролита, поменял во всех банках, помогло ровно на 3 дня, затем снова аккум умер. Пока шли эксперименты, искал новый. И нашел 🙂 остановил свой выбор на отечественном производителе Тюмень, но относительно новая серия «Тайга»

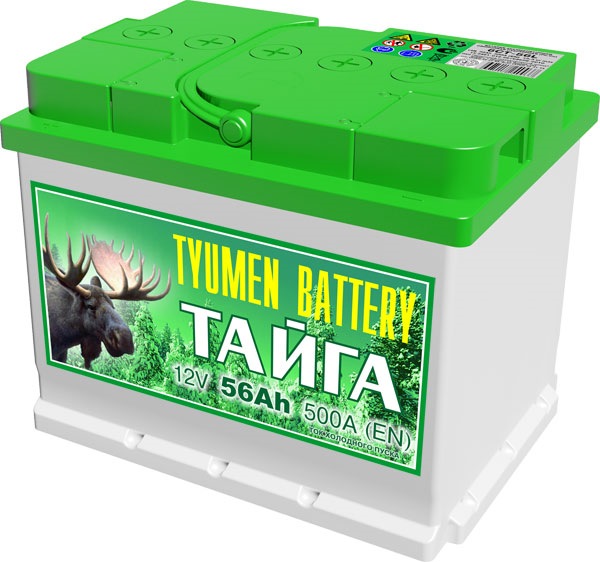

Взял 56А/ч ток холодной прокрутки 500А.
Вот что на сайте пишут про него:
«Достоинства и преимущества
— уверенная работа при низких температурах
— высокая резервная емкость
— минимальный саморазряд
— повышенная коррозионная стойкость электродов за счет введения в сплав запатентованного модификатора
— предназначен для автомобилей всех классов
— стабильный пусковой ток
Конструкция
— изготовлен с использованием технологии DSP
— паста активной массы по рецептуре и уникальной технологии компании «OXMASTER»
— применение специальных добавок в активную массу
— антивибрационная система уплотнения блоков электродов
— система центрального газоотвода типа «Camina»
— наличие индикатора заряженности
— виброморозоустойчивый корпус и удобная ручка для переноски.»
Вот виброморозоустойчивый основной критерий, т.к. часто приходится ездить по проселочной дороге, а так потряхивает. Вот и мысли посетили, что из-за этого могло умереть 2 аккума.
Купил у официального представителя завода у нас в городе. Нашел его так же через официальный сайт завода.

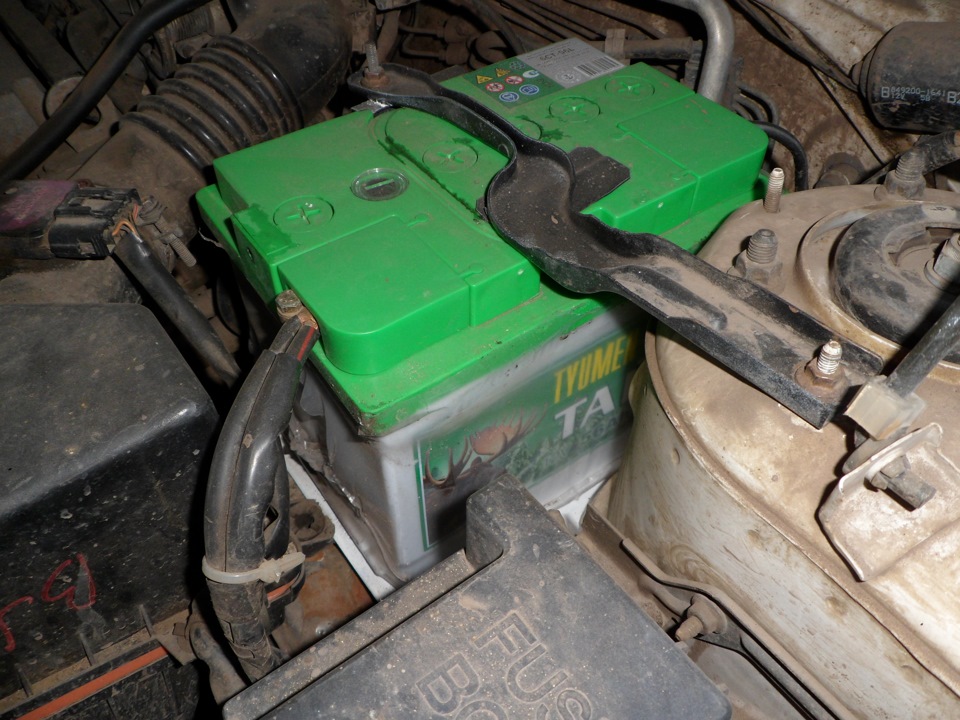

Спасибо тестю, сделал мне подставку под аккум, т.к. он теперь большего размера чем родной. Ну собственно фото после месяца эксплуатации.

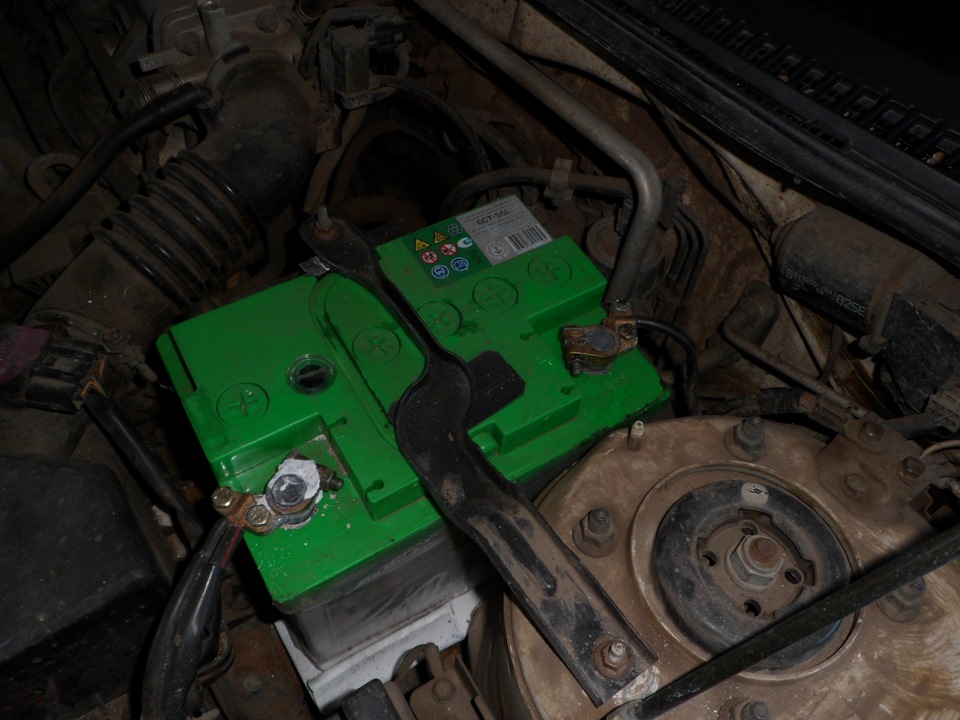

Плюсовая клемма в белом налете. как избавиться от этого? И о чем этого говорит? Перезаряд?

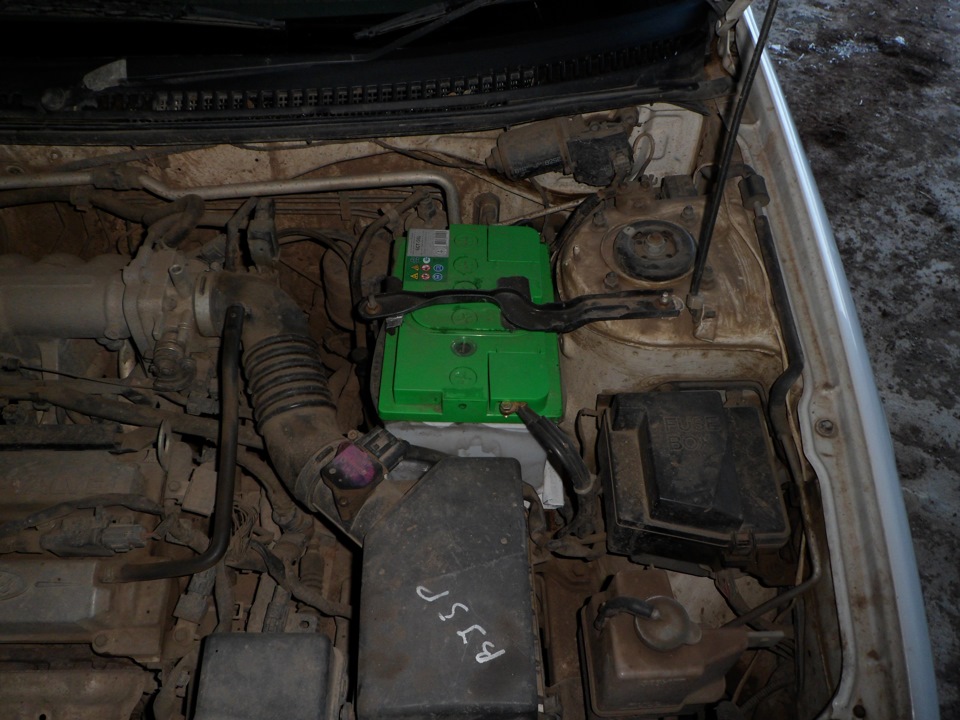

Ну а так уже после 4х месяцев эксплуатации, наши морозы выдержал 🙂 Хотя в самые пики от 30 и ниже, ставил машину на автозавод, раз в 2 часа.
Технологии АКБ
Необслуживаемые автомобильные аккумуляторы.
Традиционные автомобильные аккумуляторы имеют недостатки связанные с тем, что сурьма, содержащаяся в сплаве положительных токоотводов, постепенно, по мере их коррозии, переходит через раствор на поверхность отрицательного электрода. Накопление большого количества сурьмы на поверхности отрицательной активной массы понижает напряжение начала газовыделения. Вследствие этого в конце зарядного процесса происходит все более бурное газовыделение, напоминающее кипение электролита. Это ведет к потери воды из-за ее электролитического разложения и испарения вместе с образующимися газами.
В конце 90-х годов в США и Западной Европе начинается производство аккумуляторов с токоотводами из свинцово-кальциевого сплава с многокомпонентными добавками, в том числе и серебра, которые при глубоких разрядах теряют емкость гораздо медленнее, чем первое поколение аккумуляторных батарей по свинцово-кальциевой технологии. Расход воды у них так мал, что конструкторы убирают с крышек отверстия для доливки воды и делают аккумуляторные батареи полностью необслуживаемыми и исключающими доступ к электролиту при использовании аккумулятора.
Такое изменение конструкции стало возможным благодаря общим усилиям производителей аккумуляторов и автомобильного электрооборудования. Ведь для максимального использования ресурса полностью необслуживаемой аккумуляторной батареи (без отверстий для доливки воды) необходимо обеспечить стабильное зарядное напряжение, обеспечивающие минимальное разложение воды при заряде аккумуляторов. В то же время, степень заряженности аккумуляторной батареи должна быть достаточной для безотказной работы всего электрооборудования. Это стало возможно благодаря созданию системы регулирования зарядного напряжения, обеспечивающей его стабильность с точностью ± 0,1 В.
Но владельцы автомобилей, решившие использовать необслуживаемые аккумуляторы без отверстий для доливки воды, должны более внимательно относиться к обеспечению исправной работы электрооборудования. Прежде всего это касается натяжения ремня привода генератора, исправности самого генератора, регулятора напряжения, отсутствия утечек тока в системе электрооборудования или сигнализации и ряда других факторов.
Автомобильные аккумуляторы, у которых отсутствуют отверстия для доливки воды и имеется только атмосферная связь внутренней полости с окружающей средой через небольшие вентиляционные отверстия на торцах крышки, как правило оснащены индикатором состояния заряженности (рисунок 1): шарик-поплавок зеленого цвета расположен над пластинами, который всплывает, когда электролит при заряде достигает определенной плотности. Эта величина соответствует минимальной степени заряженности (62-64% от номинального значения), при которой индикатор начинает давать информацию о работоспособности аккумуляторной батареи в пусковом режиме. Последующее увеличение плотности электролита (до 100 % заряда) не меняет показания индикатора, что является недостатком данного приспособления. В случаях понижения уровня электролита до оголения пластин, информация индикатора о состоянии заряженности батареи прекращается. При работающем индикаторе его информация относится только к одной из шести банок (ячеек) аккумуляторной батареи. В тех случаях, когда появляется дефект в другой банке, где нет индикатора, информация индикатора становится бесполезной, не отражающей общее состояние (работоспособность) аккумуляторной батареи. Использование индикатора дает полезную информацию о состоянии батареи в тех случаях, когда она не содержит дефекта производственного характера.
Рис.1 Индикатор заряженности аккумулятора:
а) зелёный, батарея заряжена полностью 100%;
б) чёрный, батарея заряжена на 50%, требуется подзарядка;
в) белый, батарея непригодна для использования.
Герметизированные автомобильные аккумуляторы с иммобилизованным электролитом
Создание полностью необслуживаемого автомобильного аккумулятора свинцово-кислотной системы становится возможным, если его конструкцию поменять таким образом, чтобы связать выделяющийся на положительном электроде кислород на поверхности отрицательного электрода (реализация кислородного цикла). Для этого емкость отрицательных электродов в аккумуляторе должна быть на несколько процентов больше емкости положительных. Тогда в ходе заряда положительные электроды полностью зарядятся раньше, чем отрицательные. Благодаря этому активное выделение кислорода на положительном электроде начнется до начала активного выделения водорода на отрицательном. Образующийся кислород вступает в химическое взаимодействие с активной массой отрицательного электрода. Для увеличения скорости поступления кислорода от положительного электрода к отрицательному, необходимо ограничение объема свободного электролита. Поэтому для производства герметизированных батарей разработаны способы связывания жидкого электролита:
• создание загущенного (гелеобразного) электролита;
• адсорбция жидкого электролита в сепараторах с высокой объемной пористостью.
Искусственное ограничение емкости положительных электродов и объема электролита ведут к тому, что емкость герметизированных свинцовых гелевых аккумуляторов с иммобилизованным электролитом на 15-20% меньше, чем батарей со свободным электролитом таково же объема и массы.
В качестве загустителя для создания гелеобразного электролита применяют силикагель, аллюмогель и другие вещества. При смачивании серной кислотой эти вещества образуют тиксотропный гель. В качестве сепараторов в подавляющем большинстве герметизированных аккумуляторов используют стекломаты из ультратонких волокон. Объемная пористость современных стеклосепараторов достигает 80-85%. Благодаря этому их применяют не только для батарей с гелеобразным электролитом, но и для аккумуляторов с адсорбированным жидким электролитом. В последнем случае технология производства немного дешевле, но емкостные показатели хуже, чем у автомобильных аккумуляторов с гелеобразным электролитом. Это обусловлено еще большим снижением количества электролита в аккумуляторе.
Свинцовые аккумуляторные батареи с иммобилизованным электролитом являются герметизированными, но не являются герметичными как, например, никель-кадмиевые герметичные аккумуляторы. Во всех свинцовых герметизированных аккумуляторах есть предохранительный клапан. Он служит для того, чтобы давление внутри аккумулятора не превышало величины, которая является допустимой по условиям работоспособности и прочности корпусных деталей аккумулятора. Дело в том, что, несмотря на используемые ограничения емкости положительных электродов, выделение водорода на отрицательном электроде в процессе заряда, особенно на завершающей стадии, полностью подавить невозможно. Причем скорость его выделения в конце заряда несколько выше, чем скорость выделения кислорода. Избыточная часть водорода вызывает увеличение давления внутри аккумулятора, для ограничения которого и служит клапан.
Нормальная эксплуатация герметизированных свинцовых автомобильных аккумуляторов возможна при соблюдении гораздо более жесткого диапазона регулирования зарядного напряжения, чем при эксплуатации необслуживаемых аккумуляторов с жидким электролитом (даже не имеющих отверстий для доливки воды). Максимальная величина зарядного напряжения для автомобильных аккумуляторных батарей с загущенным (гелеобразным) и адсорбированным электролитом зависит от рекомендаций производителя (ориентировочно для гелеобразных 14,35В, а для адсорбированных 14,4В). В случае превышения величины рекомендованной производителем на 0,05В скорость газовыделения становится так велика, что ведет к нарушению контакта активной массы электродов с электролитом, а также к высыханию аккумулятора, в результате чего батарея утрачивает работоспособность.
Весьма жесткие ограничения величины зарядного напряжения, наряду с гораздо более высокой стоимостью герметизированных автомобильных аккумуляторных батарей в сравнении с необслуживаемыми, создают определенные трудности для их широкого использования на автомобилях.
Емкость аккумулятора
Разрядная емкость, на которую рассчитан аккумулятор и которая указывается изготовителем, называется номинальной емкостью. Кроме нее, важным показателем является также емкость, сообщаемая аккумуляторной батарее при заряде, которая вычисляется по формуле (при Iз = const):
Обобщенным показателем, характеризующим эффективность работы аккумулятора, является коэффициент использования активных материалов Θ,%:
Для получения емкости в 1 А•ч, по закону Фарадея, теоретически необходимо 4,462г двуокиси свинца PbO2, 3,865г губчатого свинца Pb и 3,659г серной кислоты H2SO4. Теоретический удельный расход активных масс электродов и серной кислоты, после суммирования получается 11,986 г/А•ч. Однако на практике нереально достигнуть полного использования активных материалов, принимающих участие в токообразующем процессе. Примерно половина поверхности активной массы недоступна для электролита, так как является основой для создания объемного пористого каркаса, обеспечивающего механическую прочность материала. Вследствие этого реальный коэффициент использования активных масс положительного электрода составляет 45-55%, а отрицательного 50-65%. Кроме этого, в качестве электролита используется 35-38%-ый раствор серной кислоты. Таким образом величина реального удельного расхода материалов существенно выше, а реальные значения удельной емкости и удельной энергии существенно ниже, чем теоретические.
На уровень использования активной массы, а следовательно, и на величину разрядной емкости оказывают влияние следующие основные факторы.
Пористость активной массы. С повышением пористости улучшаются условия диффузии электролита в глубину активной массы электрода и возрастает истинная поверхность, на которой протекает токообразующая реакция. С увеличением пористости повышается разрядная емкость. Величина пористости зависит от размеров частиц свинцового порошка и рецептуры приготовления активных масс, а также от используемых добавок. Причем повышение пористости ведет к уменьшению долговечности вследствие ускорения процесса деструкции высокопористых активных масс. Поэтому уровень пористости выбирается производителями с учетом не только высоких емкостных характеристик, но и обеспечения требуемой долговечности батареи в эксплуатации. Сейчас оптимальной считается пористость в пределах 46-60%, в зависимости от предназначения аккумулятора.
Толщина электродов. С понижением толщины снижается неравномерность нагруженности внешних и внутренних слоев активной массы электрода, что способствует повышению разрядной емкости. У более толстых электродов внутренние слои активной массы используются очень незначительно, в особенности при разряде большими токами.
Пористость материала сепаратора. С возрастанием пористости сепаратора и высоты его ребер повышается запас электролита в межэлектродном зазоре и улучшаются условия его диффузии.
Концентрация электролита. При повышении концентрации серной кислоты емкость положительных электродов повышается, а емкость отрицательных, особенно при отрицательной температуре, снижается вследствие ускорения пассивации поверхности электрода. Повышенная концентрация также отрицательно сказывается на сроке службы аккумулятора вследствие ускорения коррозионных реакций на положительном электроде. Поэтому оптимальная концентрация электролита устанавливается исходя из совокупности требований и условий, в которых эксплуатируются аккумуляторы. Так, например, для стартерных аккумуляторов, работающих в умеренном климате, рекомендована рабочая концентрация при которой плотность электролита равна 1,26-1,28 г/см3, а для районов с жарким (тропическим) климатом плотность электролита должна быть 1,22-1,24 г/см3.
Сила разрядного тока. Режимы разряда условно разделяют на длительные и короткие. При длительных режимах, разряд совершается малыми токами в ходе нескольких часов. Например, 5-, 10- и 20-часовой разряды. При коротких или стартерных разрядах сила тока в несколько раз больше номинальной емкости аккумулятора, а разряд продолжается несколько минут или секунд. При повышении разрядного тока скорость разряда поверхностных слоев активной массы возрастает в большей степени, чем глубинных. В результате рост сернокислого свинца в устьях пор происходит быстрее, чем в глубине, и пора закупоривается сульфатом раньше, чем успевает прореагировать ее внутренняя поверхность. Вследствие прекращения диффузии электролита внутрь поры реакция в ней прекращается. Следственно, чем больше разрядный ток, тем ниже емкость аккумулятора, а следовательно, и коэффициент использования активной массы. Так, например, при разряде батареи емкостью 55 А•ч током 2,75 А при температуре электролита +25 °С ее емкость составляет C20=55÷60А•ч, а при разряде током 255А (4,6C20) емкость уменьшается более чем в 2 раза и составляет всего 22А•ч. Для оценки пусковых качеств автомобильных аккумуляторов, их емкость характеризуется также количеством прерывистых стартерных разрядов (например, длительностью 10-15с с паузами между ними по 60с). Емкость, которую отдает батарея при прерывистых разрядах, превосходит емкость при непрерывном разряде тем же током, в особенности при стартерном режиме разряда (Ip = 2÷5 C20). В настоящее время в международной практике оценки емкостных характеристик стартерных аккумуляторов используется понятие «резервная» емкость. Она характеризует время разряда батареи (в минутах) при силе разрядного тока 25А независимо от номинальной емкости аккумуляторной батареи. По усмотрению изготовителя допускается устанавливать величину номинальной емкости при 20-часовом режиме разряда в ампер-часах или по резервной емкости в минутах.
Зарядка автомобильного аккумулятора
Зарядка аккумулятора при постоянном токе
При подобном заряде сила тока в ходе всего времени заряда должна оставаться постоянной. Для этого в ходе заряда надо менять напряжение зарядного устройства или сопротивление цепи. Имеется несколько методов регулирования силы зарядного тока. Основные из них:
• подключение в зарядную цепь реостата;
• использование регуляторов силы тока (например, тиристорных), которые периодическим включением и выключением дополнительного сопротивления в цепи заряда изменяют силу тока таким образом, чтобы его среднее значение сохранялось постоянным;
• изменение напряжения источника тока ручным или автоматическим регулятором в соответствии с показаниями силы тока, корректируя его до требуемого постоянного значения.
Большинство выпрямительных приборов, предназначенных для заряда, питается от сети переменного тока и имеет или ступенчатую, или плавную регулировку напряжения за счет изменения коэффициента трансформации. Вследствие этого в процессе заряда приходится периодически вручную регулировать напряжение.
Коэффициент полезного действия заряда при комнатной температуре для исправных батарей может быть принят равным 85-95% при токе заряда не более 0,1С20
Выделяющийся при электролизе воды газ создает видимость кипения электролита, что свидетельствует об окончании процесса зарядки аккумуляторов. Для снижения потерь энергии при зарядке, уменьшения нагрева батареи и предохранения уровня электролита от чрезмерного снижения, рекомендуется в конце процесса заряда понижать силу зарядного тока.
При зарядке постоянным током наиболее распространенным является режим, который состоит из двух стадий. Первая стадия заряда производится при токе равном 0,1С20 до тех пор, пока напряжение на батарее 12 В не достигнет 14,4 В (2,4В на каждом аккумуляторе). Затем сила зарядного тока уменьшается вдвое до величины 0,05С20. Зарядка при такой силе тока длится до неизменности напряжения и плотности электролита в аккумуляторах в течение 2ч. При этом в конце заряда происходит бурное выделение газа («кипение» электролита).
В ходе зарядки аккумуляторов с гелиевым или адсорбированным электролитом следует четко следовать рекомендациям производителя. В противном случаи малейшее отклонение от оптимального режима может привести к порче аккумулятора.
Уменьшенная сила тока в конце заряда позволяет снизить скорость газовыделения, уменьшить влияние перегрева на последующую работоспособность и срок службы батареи, а также обеспечить полноту заряда.
Нужно отметить, что использование форсированного заряда должно быть исключением, так как его регулярное многократное повторение для одной и той же батареи, заметно укорачивает срок ее службы.
Зарядка автомобильного аккумулятора при постоянном напряжении
При этом методе, в течение всего времени заряда напряжение зарядного устройства остается постоянным. Зарядный ток убывает в ходе заряда по причине повышения внутреннего сопротивления батареи. В первый момент после включения, сила зарядного тока определяется следующими факторами: выходным напряжением источника питания, уровнем заряженности батареи и числом последовательно включенных батарей, а также температурой электролита батарей. Сила зарядного тока в первоначальный момент заряда может достигать (1,0-1,5)С20.
Для исправных, но разряженных автомобильных аккумуляторов такие токи не принесут вредных последствий. Несмотря на большие токи в первоначальный момент зарядного процесса, общая длительность полного заряда аккумуляторных батарей приблизительно соответствует режиму при постоянстве тока. Дело в том, что завершающий этап заряда при постоянстве напряжения происходит при достаточно малой силе тока. Однако, заряд по такой методике в ряде случаев предпочтителен, так как он обеспечивает более быстрое доведение батареи до состояния, позволяющего обеспечить пуск двигателя. Кроме того, сообщаемая на первоначальном этапе заряда энергия тратится преимущественно на основной зарядный процесс, то есть на восстановление активной массы электродов. При этом реакция газообразования в аккумуляторе еще не возможна.
Итак, зарядка при постоянстве напряжения позволяет ускорять процесс заряда аккумуляторов при подготовке к использованию.
Постоянная подзарядка наиболее применима для стационарных аккумуляторов. Напряжение постоянной подзарядки выбирается в зависимости от конструкции аккумуляторов и срока службы с целью полной компенсации потери емкости от саморазряда. Для поддержания аккумуляторов с низким саморазрядом, лучше использовать периодические подзарядки. Режим подзарядки определяется условиями эксплуатации, типом и степенью изношенности аккумулятора. Основным недостатком режима постоянной подзарядки является параллельное протекание вторичного процесса, что способствует преждевременному ухудшению характеристик аккумуляторов.
Саморазряд автомобильного аккумулятора
Саморазрядом называют уменьшение емкости аккумуляторов при разомкнутой внешней цепи, то есть при бездействии. Это явление вызвано окислительно-восстановительными реакциями, самопроизвольно проходящими как на отрицательном, так и на положительном электродах. Саморазряду в особенности подвержен отрицательный электрод вследствие самопроизвольного растворения свинца (отрицательной активной массы) в растворе серной кислоты по реакции:
Pb + H2SO4 → PbSO4 + H2↑.
Саморазряд отрицательного электрода сопровождается выделением газообразного водорода. Скорость самопроизвольного растворения свинца существенно повышается с увеличением концентрации серной кислоты. Повышение плотности электролита с 1,27 до 1,32 г/см3 ведет к росту скорости саморазряда отрицательного электрода на 40%.
Присутствие примесей разных металлов на поверхности отрицательного электрода оказывает весьма существенное влияние (каталитическое) на рост скорости саморастворения свинца (вследствие понижения перенапряжения выделения водорода). Практически все металлы, встречающиеся в виде примесей в аккумуляторном сырье, электролите и сепараторах, способствуют увеличению саморазряда. Попадая на поверхность отрицательного электрода, они облегчают условия выделения водорода. Часть примесей (соли металлов с переменной валентностью) действуют как переносчики зарядов с одного электрода на другой. В таком случае ионы металлов восстанавливаются на отрицательном электроде и окисляются на положительном (такой механизм саморазряда приписывают ионам железа).
Саморазряд положительного активного материала обусловлен протеканием реакции:
2PbO2 + 2H2SO4 → PbSO4 + 2H2O + O2↑.
Скорость данной реакции также увеличивается с ростом концентрации электролита. Скорость саморазряда положительного активного материала в несколько раз ниже скорости саморазряда отрицательного активного материала.
Еще одной причиной саморазряда положительного электрода является разность потенциалов материала токоотвода и активной массы этого электрода. Возникающий вследствие этой разности потенциалов гальванический микроэлемент превращает, при протекании тока, свинец токоотвода и двуокись свинца положительной активной массы в сульфат свинца.
Саморазряд может возникать также, когда аккумулятор снаружи загрязнен или залит электролитом, водой или другими жидкостями, которые создают возможность разряда через электропроводную пленку, находящуюся между полюсными выводами аккумулятора или его перемычками. Этот тип саморазряда не отличается от обычного разряда очень малыми токами при замкнутой внешней цепи и легко устраняется. Для этого необходимо содержать поверхность автомобильного аккумулятора в чистоте.
Понижение саморазряда возможно за счет использования наиболее чистых материалов для производства аккумуляторов; за счет уменьшения количественного содержание легирующих элементов в аккумуляторных сплавах; за счет использования только чистой серной кислоты и дистиллированной воды (или близкой к ней по чистоте при других методах очистки) для получения всех электролитов, как при производстве, так и при эксплуатации. Например, благодаря понижению содержания сурьмы в сплаве токоотводов с 5% до 2% и использованию дистиллированной воды для всех технологических электролитов, среднесуточный саморазряд уменьшается в 4 раза. Замена сурьмы на кальций позволяет еще больше уменьшить скорость саморазряда (рисунок 4). Снижению скорости саморазряда могут также способствовать добавки органических ингибиторов саморазряда.
Аккумуляторы технология AGM
В аккумуляторах AGM применяется жидкий электролит. Весь электролит полностью впитан в сепаратор. В свободном состоянии электролит внутри аккумулятора отсутствует.
Конструкция аккумуляторов AGM обеспечивает высокие значения мощности разряда в расчете на единицу объема. Данный факт определяется типом применяемых пластин, их плотной упаковкой и относительно малым количеством электролита. Указанная особенность аккумуляторов AGM позволяет размещать мощные аккумуляторные батареи в условиях ограниченного пространства, что является особенно актуальным при оснащении автомобиля дополнительными системами электрооборудования.
