Пуш открывание ящиков что значит
13.04.2014
автор: gidmaster
Обзор систем:
Классификация:
Ниже показаны схемы устройства конструкций открывания дверей и варианты применения.
PUSH TO OPEN MAGNET ДЛЯ ДВЕРЕЙ БЕЗ РУЧЕК
Линейный крепежный адаптер для Push to Open Мagnet
• Для вкладной или накладной навески двери
• Пластмасса серого цвета
• Push to Open Мagnet, артикул 0 060 230, заказывать отдельно, см. каталог Hettich стр. 3.116
Push to open Мagnet XL линейный
Push to Open Pin
Петли быстрого монтажа для дверей без ручек Intermat 9943 Push to open / 9943 Push to open FIX Угол открывания 110°
Push to open Universal maxi
Направляющие полного выдвижения для InnoTech Quadro V6 Push to Open Нагрузочная способность 30 кг
• Надвижной монтаж – просто поместите ящик на направляющие и задвиньте
• Push to open — механизм, работающий по принципу «нажал — открыл», легко и бесшумно открывает ящики.
• Встроенная защита от случайного открывания
• Отличная стабильность в вертикальном и горизонтальном направлении. Износостойкие направляющие каналы обеспечивают стальным шарикам оптимальное направление: точно в колее.
• Нет необходимости в техническом обслуживании благодаря автоматической самоочистке ходовых направляющих.
• Можно устанавливать за внутренними ящиками / внутренними коробами за выдвижными ящиками или навесными дверьми с механизмом открывания Push to Open
Система Push to Open (Нажми и Открой) из Китая для мебели.☞
Всем привет.
Давно интересовался данной приблудой.
Но у нас ценник конский для этих шпингалетов, а тут увидел на АлиЭкспресс.
Перелопатил Ютуб — ничего толком не нашел. Полно обзоров про всякие дорогие фирменные фишки, а про дешманские китайские — нема.
Решил заказать парочку для испытания на своем старом видавшем виды кухонном гарнитуре.
Теперь по делу. Этих демпферов два типа — магнитные и обычные, с резиновой «пипкой».
Магнитные работают громче. Лично мне с резиной больше понравились.

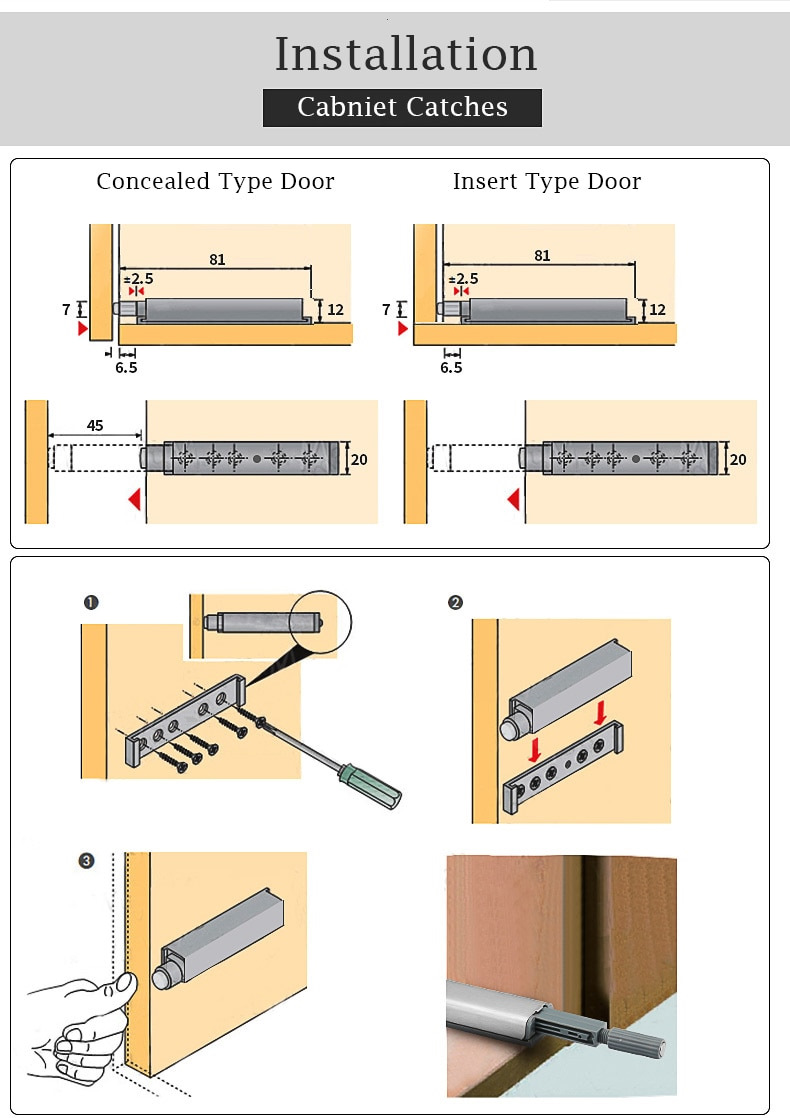

С установкой справится хоть девушка, хоть подросток…Прикрутить пару шурупов — и готово.
Ручки для открывания дверей теперь не нужны. Надавил на дверь — она приоткрылась.
Подходят, кстати, даже к выдвижным ящикам. Работает даже с обычными роликовыми направляющими на ящиках и дешевыми петлями на дверцах.
В общем я решил — если буду собирать себе шкафы — закажу на Али.
Стоят примерно по стольнику деревянных. Если брать партиями по 10 и более штук, то рублей по 50. Сколько подобное дело стоит у нас — даже говорить не буду.
Минусы есть.
1. Не всем понравится лишняя байда на нижней полке шкафа (только для верхних навесных шкафов)
2. Просто может не понравится (ну трудно людям переучиваться не дергать за ручки, а надавливать на дверь)
3. Дверцы могут пачкаться от рук. И это основной минус. Если глянцевые фасады — то будут отпечатки, которые придется оттирать.
Вроде все. Если эти минусы не пугают — можно брать и пробовать. Лично мне понравилось, жене тоже.
Работа этих демпферов наглядно показана в видео. Ссылки есть в описании к видео на Youtube.
Спасибо за внимание. Пока!
Мебельные пуш-опен: причины неисправностей.
Система Push to open все чаще и чаще используется в современной мебели, повышается удобство использования дверей без ручек. Но к сожалению и в системе толкателей tipon бывают поломки и дефекты. Например толкатель может не закрываться и постоянно выталкивать фасад или ящик, или наоборот закрыться и не открываться.
Мы вскрыли и посмотрели как устроены наиболее популярные (недорогие) системы Пуш-опен внутри и теперь можем описать примеры их работы и возможные решения проблемы с ними. (*принцип работы других систем открывания путем нажатия схожи и отличаются разве что внешним видом)
1) Амортизатор толкатель Push-Open (Сталь, пушопен, типон)
Один из самых популярных толкателей выпускаемых разными производителями. Основная масса производится в Китае.
Вскрывается путем снятия металлической крышки. Сама работа системы пушопен заключается в движении стального фиксатора(3) по бороздкам(2,5).
Бороздка(5) предназначена для движения фиксатора(3) на закрытие, другая бороздка(2) необходима для движения фиксатора(3) после нажатие на открытие дверцы.
В нужный момент фиксатор попадает в желобок(1) и фиксирует толкатель.
Последующее нажатие на толкатель высвобождает фиксатор из желобка(1), что приводит к выталкиванию штока.
2) Амортизатор толкатель Push-Open (Пластик серый, типон, пушопен)
Один из первых толкателей появившихся на рынке мебельной фурнитуры. Простой и надежный механизм. Выпускается преимущественно в Китае.
Вскрывается при помощи снятия металлического зацепа с нижней стороны типона, что позволит выдвинуть толкатель из корпуса целиком.
Состоит из пластикового корпуса, направляющей для пружины + пружина, удлиненного зигзагообразного фиксатора и штока толкателя с направляющими бороздками.
*Внешний вид пострадал, т.к. невозможно увидеть работу механизма без «вскрытия» корпуса.
3) Направляющие оснащенные толкателями Push-Open
Направляющих с системой push to open существует довольно большое разнообразие, мы рассмотрим один из вариантов усиленных шариковых направляющих.
Система довольно проста и вместе с тем очень надежна. В механизме отсутствуют детали подверженные чрезмерным нагрузкам. Пластик используется как правило ABS, его износостойкость проверена временем.
Разбирается механизм легко, достаточно подцепить его отверткой и он выходит из пазов металлической направляющей. Какими бы надежными не были направляющие, поломки или дефекты конечно же встречаются.
Возможно, что левая и правая направляющие установлены равномерно, но обе «утоплены» ниже края тумбы больше нормы, что создает недостаточный зазор между фасадом ящика и самой тумбой. Это так же приведет к невозможности срабатывания механизма. Для правильной его работы необходимо соблюдать зазор не менее 3мм, который необходим для снятия фиксатора из желобка.
Пуш открывание ящиков что значит
13.04.2014
автор: gidmaster
Обзор систем:
Классификация:
Ниже показаны схемы устройства конструкций открывания дверей и варианты применения.
PUSH TO OPEN MAGNET ДЛЯ ДВЕРЕЙ БЕЗ РУЧЕК
Линейный крепежный адаптер для Push to Open Мagnet
• Для вкладной или накладной навески двери
• Пластмасса серого цвета
• Push to Open Мagnet, артикул 0 060 230, заказывать отдельно, см. каталог Hettich стр. 3.116
Push to open Мagnet XL линейный
Push to Open Pin
Петли быстрого монтажа для дверей без ручек Intermat 9943 Push to open / 9943 Push to open FIX Угол открывания 110°
Push to open Universal maxi
Направляющие полного выдвижения для InnoTech Quadro V6 Push to Open Нагрузочная способность 30 кг
• Надвижной монтаж – просто поместите ящик на направляющие и задвиньте
• Push to open — механизм, работающий по принципу «нажал — открыл», легко и бесшумно открывает ящики.
• Встроенная защита от случайного открывания
• Отличная стабильность в вертикальном и горизонтальном направлении. Износостойкие направляющие каналы обеспечивают стальным шарикам оптимальное направление: точно в колее.
• Нет необходимости в техническом обслуживании благодаря автоматической самоочистке ходовых направляющих.
• Можно устанавливать за внутренними ящиками / внутренними коробами за выдвижными ящиками или навесными дверьми с механизмом открывания Push to Open
Как переделать мебель под самооткрывающиеся фасады и ящики без ручек
Содержание
Содержание
Во многих случаях новое — это качественно переделанное старое. Мода на мебель без лицевой фурнитуры наступила ожидаемо для производителей и внезапно для покупателей. Многие из нас только недавно прикупили гарнитуры, которые оснащены обычной фурнитурой и фасадами с ручками. Увы, мечта о новой современной мебели оказалась растоптана неумолимой поступью технического прогресса. Однако своему горю в этой ситуации можно помочь. Причем без посторонней помощи.
Какая мебель подлежит модернизации
Механизмами для фасадов без ручек можно оснастить модули, как с распашными, так и с выдвижными системами открывания. Эти устройства совместимы с петлями и направляющими. Если мебель укомплектована внутренними фасадами, ее проще модернизировать. При оснащении традиционными накладными фасадами, может потребоваться дополнительная адаптация корпуса.
Чтобы модернизировать мебель, недостаточно поменять фурнитуру на новые системы с функцией автоматического открывания. Нужно что-то делать с фасадами, на которых останутся отверстия для крепления ручек. Задекорировать их не так просто — в любом случае следы от дырок будут бросаться в глаза, поэтому логичнее вместе с фурнитурой купить новые дверные полотна и накладки.
Этот способ модернизации идеально подходит для давно эксплуатируемой мебели и позволяет не только улучшить функционал, но и кардинально изменить дизайн. Также он избавит от лишних расходов тех, кто хочет кардинально обновить приобретенную сравнительно недавно мебель. Предложенная модернизация помогает сэкономить на изготовлении корпуса, стоимость которого составляет от 30 до 70% от общей стоимости изделия.
Какие системы обеспечивают открытие фасадов без ручек
Для оснащения мебели без ручек предусмотрены две системы. Они принципиально отличаются друг от друга функциональными особенностями и обеспечивают разные способы открывания:
При выборе первого варианта используют специальные профили из алюминия, которые закрепляют на корпусе тумб, комодов, пеналов, а также на распашных и выдвижных фасадах. Такие системы позволяют взяться рукой за полотно либо накладку и открыть дверь или ящик. Их интеграция требует серьезной подготовки корпусов и фасадов. К тому же они не имеют функции автоматического открывания.
Второй вариант — петли и направляющие с отталкивателями. Такие системы открывания называются Push-to-Open. Они оснащены достаточно мощным пружинным механизмом, который после нажатия способен вытолкнуть загруженный вещами ящик или распахнуть большой фасад. Системы Push-to-Open средней ценовой категории рассчитаны на 20 тысяч полных рабочих циклов, а премиальная фурнитура — на 100 тысяч и обладает более высокой нагрузочной способностью.
Особенности систем Push-to-Open
Отталкивателями комплектуют шариковые направляющие. Эти механизмы бывают телескопическими и скрытого монтажа. Удобнее в эксплуатации второй вариант. Направляющие скрытого монтажа с функцией Push-to-Open имеют функцию регулировки фасада в разных плоскостях. Благодаря этому накладки ящиков можно поднять или опустить, немного утопить в корпус или выдвинуть вперед, а также сместить вправо либо влево. В направляющие скрытого монтажа в базовой комплектации имеют только функцию регулировки высоты. У премиальных моделей доступна регулировка во всех плоскостях.
Для комплектации модулей с распашными дверками петли и отталкиватели используют по отдельности. Механизмы автоматического открывания нужно закрепить на корпусе. Сделать это можно 2 способами:
Петли для систем Push-to-Open отличаются от обычных мебельных навесов. Они не оснащены пружинами, которые затрудняют свободное открывание дверных полотен. Чтобы исключить самопроизвольное распахивание дверок, системы дополнены магнитом, который закреплен на конце поршня отталкивателя и металлической ответной планкой.
Подготовка комплектующих для модернизации мебели
При заказе внутренних фасадов, которые могут быть изготовлены из плит ЛДСП или МДФ с разными вариантами облицовочных покрытий (ПВХ-пленка, эмаль, акрил, слоистые пластики), важно правильно определить размеры зазоров. В идеале толщина щелей с каждой из сторон фасадов должна составлять 1,5 мм. Почти незаметных со стороны зазоров вполне достаточно, чтобы распашные двери свободно открывались и закрывались.
Однако рекомендованный размер рассчитан на идеально выставленный по уровню корпус с отличной жесткостью. В реальности дела обстоят иначе — диагонали внутренних проемов не совпадают, причем их размеры могут меняться в процессе эксплуатации. Причины — сезонное проседание фундамента, деформация ламинированных плит, ослабление крепежных элементов.
Перечисленные изменения размеров незначительны, однако даже таких перекосов достаточно, чтобы спровоцировать трение фасадов о вертикальные стойки, дно или верх проема. Чтобы исключить подобные риски, целесообразно увеличить ширину зазоров до 2,5 мм с каждой стороны. То есть от высоты и ширины проема нужно отнять по 5 мм. Это и будет размер фасада (без учета кромки для полотен из ЛДСП). При расчете высоты фасадов для ящика нужно учитывать зазоры между всеми накладками.
Определение длины направляющих
Независимо от модификации системы выдвижения при комплектации мебели нужно учитывать толщину фасадов (16 или 19 мм). Также имеет значение дополнительное расстояние, необходимое для утапливания направляющих внутрь. Для направляющих скрытого монтажа и телескопических моделей оно составляет 5–7 мм. То есть номинальная длина направляющих должна быть на 21–26 мм меньше длины корпуса. Оптимально брать для расчетов большую величину, чтобы иметь запас.
Если ошибиться с размером, внутренний фасад будет выступать за пределы корпуса. Также могут возникнуть проблемы с открыванием ящика, поскольку из-за недостатка свободного места не сможет срабатывать механизм отталкивателя, поэтому важно подстраховаться. Например, для корпуса с общей глубиной 470 мм нужно выбирать направляющие длиной 400 мм.
Выбор петель и отталкивателей для распашных фасадов
Для комплектации модулей с внутренними дверными полотнами понадобятся внутренние петли без пружин. Диаметр чашечки у таких навесов — 35 мм. Бывают петли со стандартным способом крепления и новой системой фиксации CLIP top, представляющей собой защелку на пружине. Лучше выбрать первый вариант, поскольку он проще и надежнее.
Отталкиватели для фасадов представлены двумя модификациями — с коротким или длинным поршнем. Разница между ними заключается в силе выталкивания. Модели с длинным поршнем предназначены для открытия тяжелых фасадов. Известные европейские производители фурнитуры предлагают отталкиватели с функцией регулировки, благодаря которой можно красиво выставить дверное полотно в проеме.
Какие инструменты и расходные материалы понадобятся для работы
Основной инструмент для переделок — шуруповерт или дрель с опцией регулировки частоты вращения. Для разметки, сверления и вкручивания саморезов понадобятся:
Помимо фасадов, направляющих, мебельных петель и отталкивателей понадобятся конфирматы, декоратиные заглушки, а также саморезы 3,5×16 и 3,6×30 мм.
Установка самооткрывающихся фасадов
Этот процесс модернизации мебели уместно разделить на следующие этапы: подготовка корпуса, установка дверей, сборка и интеграция ящиков. При выборе последовательности действий нужно учитывать, что подготовка корпуса и установка фасадов — взаимосвязанные мероприятия. А вот очередность монтажа дверей и ящиков не имеет значения.
Подготовка корпуса
Адаптация корпуса заключается в урезании внутренних полок. Их лицевой торец должен быть утоплен внутрь на расстояние равное толщине фасада. Обычно эта процедура не отнимает много времени, но иногда приходится разбирать полностью корпус, чтобы извлечь и укоротить на станке или электролобзиком полки.
Установка фасадов
Вместе с изготовлением дверных полотен рекомендуется заказать их фрезеровку под чашечки петель. Это можно сделать и самостоятельно при помощи дрели или шуруповерта. Фрезу с диаметром 35 мм можно сразу купить вместе с другими мебельными комплектующими. Однако при сверлении нужна точность и аккуратность. Не у всех получается с первого раза качественно выполнить фрезеровку. Сам процесс фиксации навесов гораздо проще:
Проще всего крепить ответные и монтажные планки на деталях, которые лежат на столе. Если есть возможность, целесообразно разобрать мебель.
Монтаж ящиков
Этот этап заключается в сборке новых корпусов ящиков и установке направляющих. Алгоритм действий выглядит так:
Окончательную регулировку зазоров между внутренними фасадами и корпусом лучше всего выполнять после установки модуля на место, где он должен находиться все время. Сначала необходимо выставить его по уровню и только потом приступать к регулировке зазоров. В противном случае процедуру придется повторить дважды.
Особенности и плюсы самостоятельной установки
Многие современные системы открытия скопированы с продукции известной компании Hettich. Отсюда и название — Push-to-Open. Также пользуются популярностью системы BLUM. Производители, копирующие премиальную фурнитуру, могут изменять размеры и допуски, поэтому при расчете деталей для сборки ящиков важно пользоваться инструкцией к конкретной марке направляющих. В техническом паспорте представлены базовые примеры расчетов.
Замена фасадов и ящиков — трудоемкий процесс. Неопытные мастера должны проявить внимание и осторожность. Предпочтение лучше отдавать фурнитуре известных брендов, которая зарекомендовала себя стабильной работой и точностью регулировки. Наградой за внимание и терпение станет приличная сумма сэкономленных средств и гордость за самого себя, все на свете умеющего.
