Диммирование в светодиодных сериях блоков питания MEAN WELL
Одной из ключевых потребностей в современных системах освещения является возможность простого и эффективного управления яркостью, или диммирование (от англ. dimming – затемнение). Наиболее известный способ управления яркостью – это применение специальных устройств – диммеров, которые устанавливаются в разрыв цепи питания системы освещения.
Вторым популярным способом управления яркостью в блоках питания MEAN WELL является использование в составе источника питания интерфейса DALI (Digital Addressable Lighting Interface). Интерфейс DALI создан специально для гибкого управления группами источников освещения и позволяет создавать сценарии работы системы освещения в зависимости от времени или предпочтений пользователя путем программирования управляющего контроллера. Особенностью использования интерфейса DALI является необходимость наличия дополнительных устройств в составе системы – источник питания шины DALI, управляющий контроллер, оконечные устройства DALI (выключатели, реле, датчики и др.). Поэтому такой подход для управления яркостью возможен только при проектировании системы освещения с интерфейсом DALI целиком для получения полноценной системы управления освещением помещения, здания или объекта (Рис.3).
Третий способ диммирования – использование специального таймера Smart Timer (подключается к компьютеру по USB) (Рис.4), с помощью которого программируется включение/выключение источников освещения и уровень требуемой яркости. Интерфейсом подключения Smart Timer оснащены ряд популярных серий блоков питания для светодиодного освещения (опционально).
Диммирование источников питания фирмы MEAN WELL
Диммирование (от англ. dimming — затемнение) — это процесс управления яркостью освещения.
Управлять яркостью свечения светодиодного светильника можно несколькими способами:
1. Изменяя значение тока, протекающего через светодиоды.
2. С помощью симисторного регулятора мощности (TRIAC диммера).
3. При помощи ШИМ-модуляции выходного напряжения источника питания.
Первый способ регулировки яркости светильника применяется достаточно широко, потому что является наиболее оптимальным с точки зрения удобства применения.
Второй способ управления яркостью применяется в основном для бытовых нужд ввиду низкой стоимости, большого распространения симисторных регуляторов мощности и удобства интеграции в существующие системы освещения.
Третий способ применяется для диммирования светодиодных лент и линеек.
Для иллюстрации диммирования по первому способу рассмотрим диммируемый источник питания ELG-150-C700B:

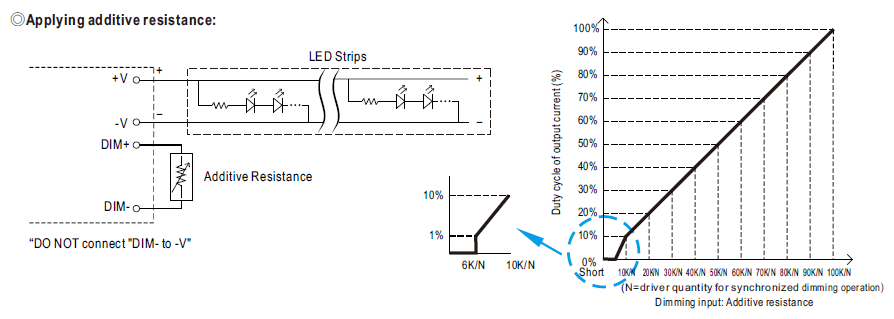

Управление 0-10VDC (первый график): Выходной ток регулируется при помощи внешнего управляющего напряжения, которое подается на управляющие выводы DIM+ и DIM- источника питания.
Регулировочная характеристика приведена на графике. По оси ординат отложены значения выходного тока в процентах от номинального значения, а по оси абсцисс — значения управляющего напряжения.
Подача максимального управляющего напряжения 10 В обеспечивает 100% значение выходного тока.

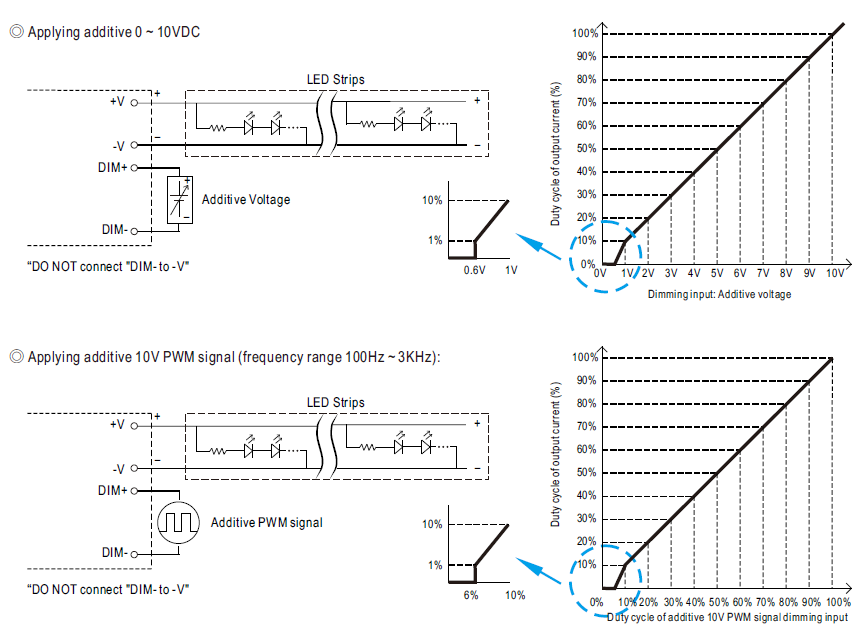

Управление ШИМ-управляющим сигналом или внешним резистором (второй и третий графики), применяются гораздо реже, чем управление 0-10VDC.
Для иллюстрации второго способа диммирования рассмотрим применение симисторного диммера.
Ручное управление током светодиодов, и, соответственно, яркостью светодиодного светильника можно осуществить с помощью симисторного регулятора (TRIAC диммера). Удобно интегрировать светодиодные светильники общего освещения или интерьерной подсветки в существующие системы освещения с уже установленными диммерами.
Регулировка тока светодиодов происходит за счет подключения источника питания к сети на определенный промежуток времени в течение каждого полупериода сетевого напряжения.
Источники питания для светодиодов с возможностью работы от симисторного регулятора имеются в линейке продукции фирмы MEAN WELL. Это серия PCD:
Регулируемый источник питания светодиодов включается в сеть через диммер:
Форма напряжения, поступающего на вход источника, зависит от угла открытия симисторного регулятора и отличается от синусоиды в первичной сети.
Наличие переходных процессов в момент подключения источника к сети в каждый полупериод ведут к снижению общего КПД системы и ухудшению электромагнитной совместимости.
К данным проблемам добавляется разброс характеристик диммеров, который может приводить к некорректному декодированию угла отсечки и, как следствие, к нелинейному управлению яркостью и мерцаниям светильника.
Поэтому в спецификациях на источники питания серии PCD фирма MEAN WELL приводит перечень рекомендуемых диммеров.
Основным преимуществом метода ручной регулировки яркости с помощью TRIAC диммера является его простота и невысокая стоимость реализации.
Третий способ: источники питания серии с ШИМ-модулированным напряжением на выходе.
Регулируя параметры импульсной последовательности на выходе источника питания, мы можем регулировать мощность. Это обстоятельство используется для диммирования.

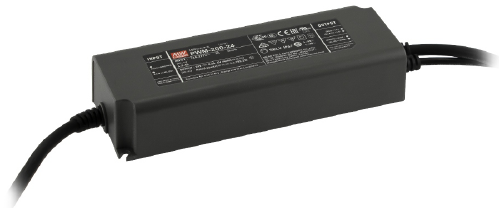

В качестве примера, рассмотрим источники питания серии PWM-200 фирмы MEAN WELL.

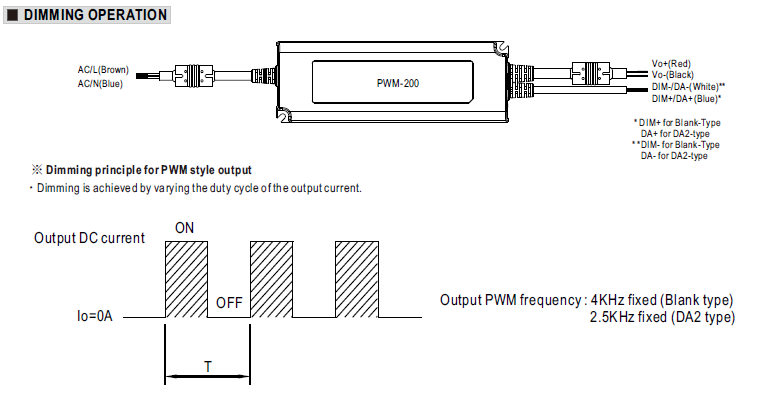

Выходное напряжение источника питания представляет собой последовательность импульсов:
Подавая на входы диммирования источника питания внешнее напряжение 0…10 В, ШИМ-сигнал от управляющего устройства или подключив переменный резистор, можно менять ширину импульсов выходного напряжения источника и тем самым регулировать яркость светодиодной нагрузки.
Управление диммированием PWM-200 можно иллюстрировать тремя графиками (для внешнего напряжения 0…10 В, ШИМ-сигнала и переменного резистора соответственно):
Источники питания PWM-200 с суффиксом DA2 можно диммировать при помощи внешней кнопки (PUSH-диммирование). Диммирование в этом случае можно производить вручную:
Диммирование, т.е. управления яркостью свечения, позволяет более экономно расходовать энергоэнергию; создавать необходимые сценарии освещенности в помещении или вне его в зависимости от условий и требований конкретного приложения. Это освещение автодорог, тоннелей, автостоянок, архитектурная, интерьерная подсветка, освещение лестниц и подъездов домов.
