Subaru Symmetrical AWD Что это? И с чем его едят.
Еще в самом начале своей истории компания Subaru сделала ставку на полноприводные версии выпускаемых моделей — технологии, которая в то время была доступна в основном на специальных автомобилях. В 1972 году Subaru представила свою первую полноприводную модель Leone Estate Van 4WD, и с тех пор более половины продаж компании приходятся на автомобили с полным приводом. Важно и то, что симметричный полный привод Subaru не адаптировался к автомобилям с приводом на одну ось, а сразу создавался для использования на автомобилях с четырьмя ведущими колесами. Что же касается полного привода Subaru Symmetrical All Wheel Drive с полуосями одинаковой длины вкупе с продольно расположенным оппозитным двигателем Subaru Boxer и смещенной в пределы колесной базы трансмиссией, то такая компоновка позволяет помимо близкой к идеальной развесовки по осям обеспечить эффективную реализацию мощности двигателя и хороший баланс сцепления колес с дорогой на любом виде покрытия. То есть оптимальное распределение крутящего момента между всеми колесами, а значит, и высокий уровень управляемости.
Видов полного привода Symmetrical AWD четыре. Первый из них, VTD, сегодня на российском рынке не представлен, а ранее использовался на моделях Legacy GT 2010–2013 гг., Forester S-Edition того же периода, Outback с 3,6-литровым двигателем 2010–2014 гг., Tribeca, WRX и WRX STI 2011–212 гг. В этой системе использован межосевой дифференциал планетарного типа, который блокируется многодисковой гидравлической муфтой с электронным управлением.
Изначальные характеристики распределения крутящего момента в соотношении 45:55 с помощью системы курсовой устойчивости Vehicle Dynamic Control постоянно контролируются и автоматически изменяются в зависимости от состояния дорожного покрытия, профиля и рельефа дороги. Вторая система — ACT с активным распределением крутящего момента. Здесь через многодисковую электронно-управляемую муфту крутящий момент, в зависимости от состояния дороги, дозированно передается на передние и задние колеса до соотношения 60:40 в режиме реального времени. На российском рынке с этим типом полного привода представлены модели Forester, Outback и XV с трансмиссией Lineatronic.
Для механических трансмиссий предназначена система полного привода CDG с самоблокирующимся дифференциалом. В ее конструкции применен межосевой дифференциал с коническими шестернями, блокируемый вискомуфтой. При этом в обычных условиях движения распределение тяги между передними и задними колесами происходит в соотношении 50:50. Эта система очень хорошо подходит для спортивного вождения, поэтому неудивительно, что ранее она использовалась на модели WRX с механической КП, а сегодня на российском рынке представлены модели Forester и XV с механической трансмиссией. Четвертый тип полного привода Subaru — DCCD имеет в своем арсенале электронноуправляемый активный дифференциал повышенного трения, и он полностью ориентирован на любителей спортивного вождения, тех, кто любит бренд Subaru за его автомобили с гоночным характером.
Именно с таким типом привода у нас представлен автомобиль Subaru WRX STI. Эта конструкция представляет собой симбиоз электронной и механической блокировок межосевого дифференциала, реагирующих на изменения крутящего момента. Сначала срабатывает более быстродействующая механическая блокировка, затем включается блокировка электронная. Крутящий момент между передними и задними колесами распределяется в соотношении 41:59, и работа всей системы ориентирована на оптимальное использование максимальных ходовых характеристик. В конструкции дифференциала предусмотрена возможность «преднатяга», то есть режима предварительной установки его характеристик. Быстро реализуя высокий крутящий момент, такая система обеспечивает хороший баланс между остротой и точностью управления и стабильностью автомобиля. Разумеется, в этом типе привода предусмотрен и ручной режим управления трансмиссией.
Симметричный Полный Привод
Машины с приводом на 4е колеса Субару начали производить с 1972. Итогом совершенствования полного привода стала система: SAWD = Symmetrical All Wheel Drive.
Главной задачей было максимально правильное распределение тяги между колесами и, конечно же, максимального управления автомобилем.
Совершенствование системы полного привода проходило не только за инженерными столами разработчиков, а в основном на боевых полях WRC www.subaru-global.com/about/awd/wrc/index.html
За счет горизонтально-оппозитного двигателя типа «boxer» у машин низкий центр тяжести. А симметричность состоит в том, что все компоненты расположены таким образом, что делают развесовку по осям практически идеальной. Это и делает автомобиль невероятно управляемым.
Что же касается различий привода в зависимости от типа коробки, то тут есть следующие варианты:
Механика.
Классический вариант – самый полный и честный привод. Тут три дифференциала, межосевой с вискомуфтой и блокировкой. Управление бывает в виде понижающей передачи, либо электронного контроля DCCD (driver’s control center differential).
Для АКП варината два:
1. Если тип трансмиссии TZ1- Active AWD, задний привод включается гидромеханической муфтой — назад идет от
10% усилия в нормальных условиях, до почти 50% в предельном состоянии. Таким образом, момент идет на все 4е колеса, но соотношение изменяется в зависимости от дорожных условий.
2. Второй вариант с типом трансмиссии TV1 — VTD AWD, полный привод постоянный, с межосевым дифференциалом (блокируется гидромеханической муфтой). К VTD Субару обычно прилагает достаточно продвинутую систему VDC (Vehicle Dynamic Control) — систему курсовой устойчивости.
Subaru Legacy 2007, 173 л. с. — наблюдение
Машины в продаже
Комментарии 37
Субару — это болезнь…
мозг себе поломал но интерестный блог
Очень актуальная тема сегодня. Молодец, что собрался мыслями и отпостил! Сил нет уже отвечать всем — по поводу схемы AWD, буду теперь твою ссылку кидать :о)
Рад, что пригодиться =) я тоже делал это с целю больше не отвечать на один и тот же вопрос =)
Спасибо. Прочитал. Очень познавательно.
чистейшая реклама
полный привод и низкий центр тяжести конечно же хорошо, но это не панацея
Вот где только появилось разумное зерно! :-))
Давно все поняли, что низкий центр тяжести — это просто рекламный трюк. Не намного ниже СТАРЫЙ опозитник со всем наверным оборудование СВЕРХУ др. вариантов движков.
А все Субарки с АКП без (VTD + VDC) — не многим отличаются от остальных вариаций 4х4 иных производителей.
Вот в механике — это да! Это настоящая Subaru!
Кстати, меня захватите на покатухи с Вольвой! :-))
А все Субарки с АКП без (VTD + VDC) — не многим отличаются от остальных вариаций 4х4 иных производителей. — не спорю, но у обычного привода Субару как минимум ПОСТОЯННО 10% идет на заднюю ось, а это и есть полный привод, а у других 4х4 может быть и 100-0, а момент начинает передаваться когда передние колеса вообще уже не едут, а это разные вещи на практике.
Кстати, меня захватите на покатухи с Вольвой! 🙂 Как только соберемся — сообщим ))
Симметричность это хорошо, но слишком распиаренная особенность, мало на что влияющая на самом деле. Потом, чем Ауди А4/А6 quattro несимметрична например? У нее тоже движок продольно и всё симметрично.
Haldex 3-го и 4-го поколения (что работает аналогично Субару с 4АТ) отлично работает и полный привод присутствует практически постоянно. Ставится на кучу машин, так что Субару не панацея. Правда они все(или почти все) с ручкой, а Субару предлагает полный привод с (тормознутым) автоматом.
Про Субару вообщем. При всём уважении, в свое время, когда полноприводников было мало, Субару была крута. Сейчас — ничего особенного. Ноль технических новинок за последние 10 лет. У нас на сайте представительства среди особенностей Форестера рекламируют двойную выхлопную трубу и задний дворник. 🙂 Бред.
До сих пор устанавливается древний и наитупейший 4-ступ. автомат, да и 5-ступенчатый ненамного лучше. Датчик дождя? Фиг вам. Вы сидели в новой Импрезе? Отделка на уровне корейцев (и это в WRX). Дизель с автоматом? Фиг вам. И так далее.
Саша ай да Маладэц! Много интересной инфы выложил, ты еще укажи, плис, на каких именно моделях Субы используется трансмиссия TV1 — VTD AWD? 🙂
Модель коробки и соответственно все отсюда вытекающее, выбита на табличке вместе с VIN кодом на кузове у водительской двери =)
Саша ай да Маладэц! Много интересной инфы выложил, ты еще укажи, плис, на каких именно моделях Субы используется трансмиссия TV1 — VTD AWD? 🙂
Impreza GF8C58.GF8F58 2.0T (WRX), GGAA58T.GGAB58T 2.0T (WRX)
Forester SF5B55 2.0T (T/tb с 09.98), SF5C53 (U#, J# — S/tb с 01.2000)
Legacy BE5 2.0T, BH5 2.0T, BH9 2.5 (A#, D#, F#, 3#), BHE 3.0
Симметричный полный привод
Symmetrical AWD
В настоящее время на обычных автомобилях используются три типа привода: привод на передние колеса (FWD), привод на задние колеса (RWD) и привод на все колеса (4WD).
Уже в начале своей истории компания Subaru сделала ставку на полный привод, который в те времена применяли только для специальных автомобилей. В этой главе мы расскажем о преимуществах фирменной системы полного привода Subaru. Для лучшего понимания рассмотрим влияние каждого типа привода на динамические качества автомобиля. Поскольку эти качества во многом зависят от свойств шин, отвечающих за связь между автомобилем и поверхностью дороги, вначале следует ознакомиться с характеристиками шин.
Помимо обеспечения ездового комфорта при движении за счет поглощения толчков от неровностей дороги шины выполняют еще три важные функции:
Поскольку тяговое и тормозное усилия не могут возникнуть одновременно, на приведенной справа иллюстрации сила, действующая на шину, представлена двумя составляющими. Это две элементарные силы, величина которых ограничена общими свойствами шины, что означает отсутствие возможности управления, если шина исчерпала запас свойств для ускорения.
Представим себе автомобиль, движущийся по дуге. В этой ситуации на все четыре шины действует боковая сила, уравновешивающая центробежную силу, которая возникает в процессе поворота автомобиля. И хотя управляемыми являются только передние колеса, на все четыре колеса автомобиля действуют силы, стремящиеся вытолкнуть его наружу, за пределы траектории поворота. Если скорость автомобиля продолжает увеличиваться, сила, действующая на шины и обеспечивающая заданную траекторию движения, достигнет своего предела, после чего автомобиль отклонится от заданной траектории. В таком случае, если одна из шин нагружена положительным или отрицательным (тормозным) крутящим моментом, она достигнет своего предела по сцеплению раньше остальных шин. В зависимости от типа привода (FWD/RWD/4WD) такое явление может так или иначе влиять на поведение автомобиля. *
Характеристики шин в большой степени зависят от их материала и конструкции, а также от состояния дороги. Кроме того, на них влияет приложенная вертикальная нагрузка (чем больше нагрузка на шину, тем большую силу в контакте с дорогой она может реализовать). Шина способна поддерживать заданную траекторию только во время вращения. Если колесо полностью заблокировано, автомобиль становится неуправляемым.
Постоянный полный привод Subaru – Symmetrical AWD
Передний привод FWD
Задний привод RWD
Для спортивных моделей это скорее достоинство, чем недостаток, поскольку добавляет острых ощущений.
Полный привод 4WD
Безопасность
Переднеприводные автомобили с полуосями неодинаковой длины из-за поперечного расположения двигателя имеют склонность к уводу с прямолинейной траектории движения при интенсивном разгоне. Увод происходит в сторону полуоси большей длины. Происходит это из-за того, что при передаче крутящего момента через шарниры равных угловых скоростей (ШРУС) происходит разделение крутящего момента на две составляющие: одна – по вращению колеса – создает силу тяги, другая – стремится повернуть колесо в сторону (при разгоне – внутрь). Поскольку шарнир короткой полуоси (левой на а/м с левым рулем) работает с большими углами перекоса, чем шарнир длинной полуоси (правой), левое колесо стремится повернуться направо с большей силой, чем правое налево, в итоге автомобиль тянет вправо.
При резком разгоне на низких передачах передняя часть автомобиля может приподняться, еще больше увеличивая разность углов наклона полуосей. Чем интенсивнее разгон – тем сильнее автомобиль тянет вправо. При торможении двигателем – эффект обратный, но он незаметен, т.к. и разность углов наклона полуосей, и момент на полуосях в этом случае меньше.
Основное отличие симметричного привода Subaru – одинаковая длина правой и левой полуосей, что позволяет избежать увод автомобиля с прямолинейной траектории движения и обеспечить достаточные ходы подвески с четким отслеживанием профиля дороги. В результате автомобиль надежно «держит» дорогу, колеса словно липнут к поверхности.
Удовольствие от вождения
Как правило, полноприводные автомобили отличаются большей массой и худшей управляемостью, что в итоге приводит к повышенному расходу топлива. Симметричный полный привод благодаря своим конструктивным преимуществам не требует лишних компонентов. У некоторых моделей Subaru расход топлива сопоставим с показателями моноприводных моделей того же класса других изготовителей.
Благодаря продольно установленному оппозитному двигателю и симметричному приводу автомобили Subaru обладают отточенной управляемостью. Они наделены проходимостью полноприводных моделей, а по быстроте реакций превосходят обычные моноприводные модели.
Устойчивость и тяговое усилие
Эффективность полного привода зависит от концепции автомобиля. Чем активнее происходит распределение крутящего момента по колесам, тем выше проходимость, правда, чаще всего в ущерб управляемости.
У моделей Subaru при быстроте реакции и высокой эффективности полного привода крутящий момент может активно распределяться по колесам, сохраняя хорошую устойчивость и высокую проходимость на разных типах дорог без ущерба для топливной экономичности и управляемости.
Нетрудно понять разницу между полноприводными автомобилями на базе моноприводных моделей и автомобилями Subaru с их идеальной компоновкой, созданной с нуля.
Полноприводный автомобиль со свободным межосевым дифференциалом при пробуксовке одного из колес останавливается. Чтобы избежать этого, применяют механизм блокировки.
Однако работа такого механизма может негативно сказываться на управлении автомобилем. Так, при движении по сухому асфальту с заблокированным дифференциалом возникает циркуляция мощности, вызывающая рывки и затрудняющая выполнение поворота. Поэтому на сухой дороге дифференциал нужно разблокировать, а на сложных участках с низким сцеплением – заблокировать. Система постоянного полного привода может автоматически блокировать и разблокировать дифференциал в зависимости от условий движения.
Такое решение необходимо для предотвращения рывков при включении блокировки. Кроме того, более совершенное управление требуется в условиях резкого изменения дорожных условий. Вот когда опыт и технические знания в области управления системой полного привода действительно имеют значение!
Управляемость
Многоступенчатый режим ручного и три автоматических режима управления системы DCCD предоставляют возможность выбора одного из двух типов блокировки межосевого дифференциала. Это обеспечивает идеальный баланс великолепных показателей сцепления с дорогой и маневренности на любых дорожных покрытиях. Базовая пропорция распределения крутящего момента между передними и задними колесами — 41% / 59%. Перераспределение крутящего момента обеспечивается за счет управления многодисковой электромагнитной муфтой передачи крутящего момента и механического самоблокирующегося дифференциала.
Входящая в стандартную комплектацию всех модификаций автомобилей Subaru, система динамической стабилизации отслеживает соответствие поведения автомобиля намерениям водителя через сигналы многочисленных датчиков. Если автомобиль приближается к состоянию потери устойчивости, режимы работы системы распределения крутящего момента, двигателя и тормоза каждого колеса корректируются таким образом, чтобы обеспечить сохранение заданной траектории движения автомобиля.
Система динамической стабилизации VDC
Система активного управления вектором тяги ATV
Функция автоматического удержания автомобиля AVH
Функция автоматического удержания автомобиля обеспечивает неподвижность автомобиля даже после снятия стопы водителя с педали тормоза при остановке автомобиля.
Это означает, что водителю больше не требуется удерживать педаль тормоза в нажатом положении в таких ситуациях как заторы (пробки), ожидание смены сигнала светофора или при остановке на склоне.
Когда функция автоматического удержания автомобиля находится в режиме готовности, нажатие педали тормоза для остановки автомобиля инициирует включение системы динамической стабилизации. Это поддерживает давление тормозной жидкости в контуре, удерживая автомобиль на месте. Таким образом автомобиль остается неподвижным даже после отпускания педали тормоза.
Для прекращения удержания автомобиля необходимо выполнить одно из действий: выжать педаль акселератора, повторно выжать педаль тормоза, перевести рычаг селектора в положение «P» при выжатой педали тормоза.
Электрический стояночный тормоз включается автоматически, если:

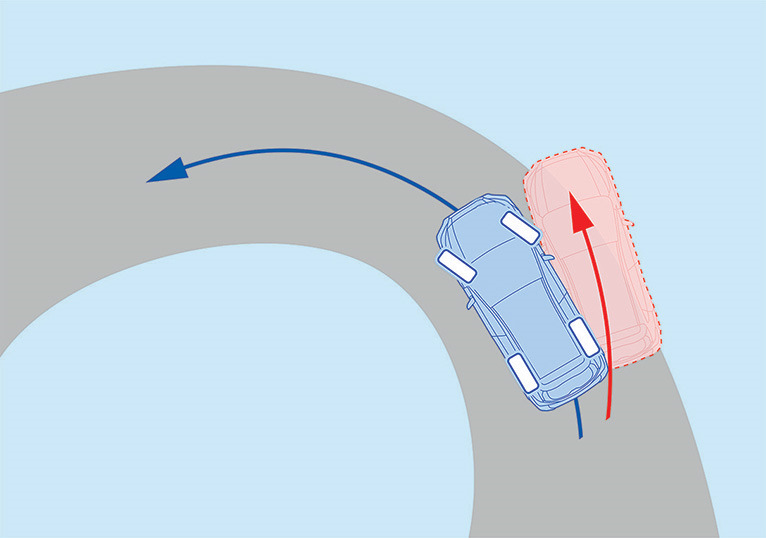

При выполнении поворотов или маневров при объезде внезапных препятствий система динамической стабилизации сравнивает намерения водителя с фактическим поведением автомобиля. Это сравнение осуществляется на основе сигналов датчика угла поворота рулевого колеса, датчика нажатия педали тормоза, а также датчика бокового ускорения и угловой скорости рыскания.
После этого система обеспечивает корректировку выходной мощности двигателя и режимов работы тормоза каждого колеса, необходимую для удержания автомобиля на заданной траектории.
Системы симметричного полного привода Subaru
Автоматическая трансмиссия с системой переменного распределения крутящего момента (VTD *1 ):
Спортивная версия полного привода с электронным управлением, улучшающая характеристики поворачиваемости. Компактная система полного привода включает в себя межосевой планетарный дифференциал и многодисковую гидравлическую муфту блокировки *2 с электронным управлением. Распределение крутящего момента между передними и задними колесами в соотношении 45:55 непрерывно корректируется блокировкой дифференциала с помощью многодисковой муфты. Распределение крутящего момента контролируется автоматически, с учетом состояния дорожного покрытия. Это обеспечивает великолепную устойчивость, а за счет распределения крутящего момента с акцентом на задние колеса улучшаются характеристики поворачиваемости.
Актуальные модели (российская спецификация)
Subaru WRX c трансмиссией Lineartronic.
Ранее устанавливалась на автомобили: Subaru Legacy GT 2010‑2013, Forester S‑Edition 2011‑2013, Outback 3.6 2010‑2014, Tribeca, WRX STI с автоматической трансмиссией 2011‑2012
Система полного привода с активным распределением крутящего момента (ACT):
Система полного привода с электронным управлением, обеспечивающая бо́льшую курсовую устойчивость автомобиля на дороге, в сравнении с моноприводными автомобилями и полноприводными автомобилями с подключаемым приводом на другую ось.
Оригинальная многодисковая муфта передачи крутящего момента Subaru регулирует распределение крутящего момента между передними и задними колесами в режиме реального времени в соответствии с условиями движения. Алгоритм управления заложен в электронном блоке управления трансмиссией и учитывает скорости вращения передних и задних колес, текущий крутящий момент на коленчатом валу двигателя, текущее передаточное отношение в трансмиссии, угол поворота рулевого колеса и т.д. и при помощи гидроблока сжимает диски муфты с необходимым усилием. В идеальных условиях система распределяет крутящий момент между передними и задними колесами в соотношении 60:40. В зависимости от обстоятельств, таких, как буксование, крутой поворот и др. перераспределение крутящего момента между осями меняется. Адаптация алгоритма управления под текущие условия движения обеспечивает превосходную управляемость в любой дорожной ситуации, независимо от уровня подготовки водителя. Многодисковая муфта располагается в корпусе силового агрегата, является его составной частью и использует ту же рабочую жидкость, что и другие элементы автоматической трансмиссии, что обусловливает ее лучшее охлаждение, нежели при обособленном расположении, как у большинства производителей, и, следовательно большую долговечность.
Система полного привода с межосевым самоблокирующимся дифференциалом с вискомуфтой (CDG):
Механическая система полного привода для механических трансмиссий. Система представляет собой сочетание межосевого дифференциала с коническими шестернями и блокировки на основе вискомуфты. В обычных условиях крутящий момент между передними и задними колесами распределяется в соотношении 50:50. Система обеспечивает безопасное спортивное вождение, всегда максимально используя доступную тягу.
Система полного привода с электронноуправляемым активным межосевым дифференциалом повышенного трения (DCCD *3 ):
Система полного привода, ориентированная на обеспечение максимальных ходовых характеристик, для серьезных спортивных состязаний. Система полного привода с электронноуправляемым активным межосевым дифференциалом повышенного трения использует сочетание механической и электронной блокировок дифференциала при изменении крутящего момента. Крутящий момент между передними и задними колесами распределяется в соотношении 41:59, с акцентом на максимальные ходовые характеристики и оптимальное управление динамической стабилизацией автомобиля. Механическая блокировка отличается более быстрым откликом и срабатывает до электронной. Работая с большим крутящим моментом, система демонстрирует наилучший баланс между остротой управления и устойчивостью. Имеются предустановленные режимы управления блокировкой дифференциала, а также режим ручного управления, которыми водитель может пользоваться в соответствии с дорожной ситуацией.
Актуальные модели (российская спецификация)
Subaru WRX STI с механической трансмиссией.
