Ремонт компрессора, или 16-ти часовая операция на сердце.
И снова здравствуйте.В сегодняшней записи разговор у нас пойдёт о том как Я спасал жизнь своему верному товарищу, у которого было очень сложное заболевание, он был на волосок от смерти, но Я, будучи опытным хирургом, всё-же смог, в самый последний момент выцарапать его душу из лап костлявой)))). Но обо всём по порядку.
Пару дней назад у меня сгорел на компрессоре двигатель www.drive2.ru/l/6438616/, печаль моя не знала границ, и, вот сегодня, поняв что больше не вынесу душевных терзаний, вместо сборки двигателя на свою четвёрочку, решил заняться компрессором.

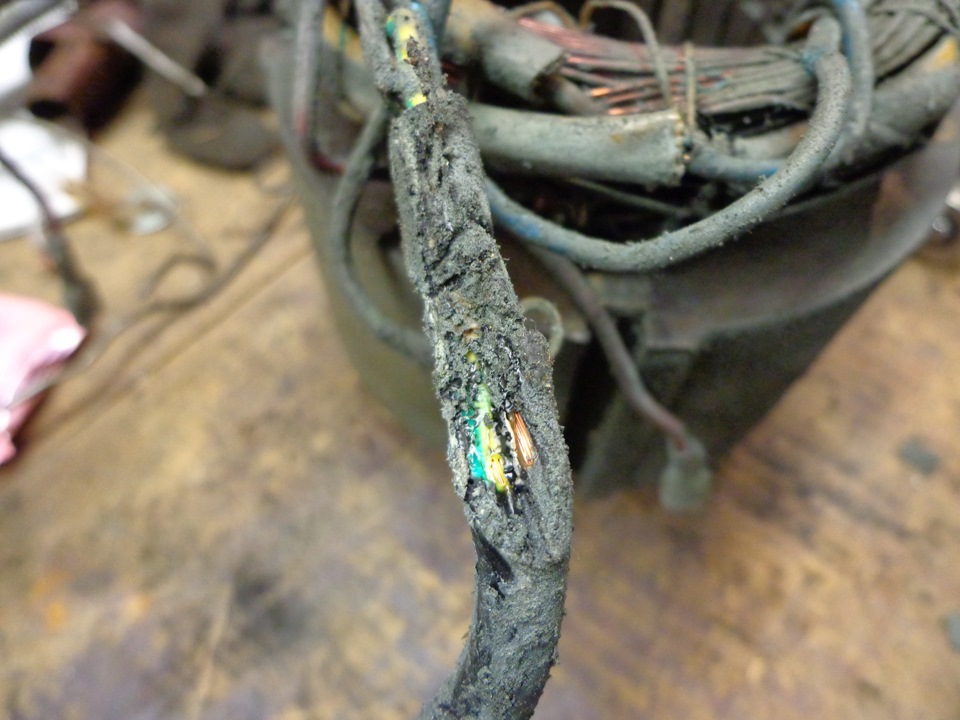

Вскрытие показало что сгорело напрочь

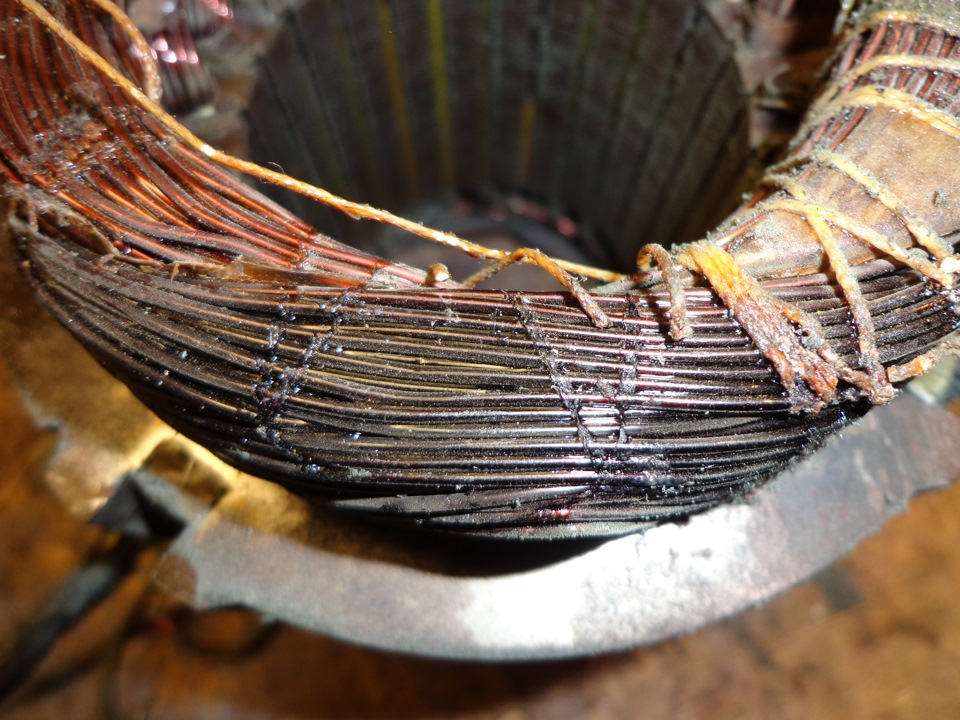

Даже ротор поплавился
обмотка, кстати, алюминиевая((((

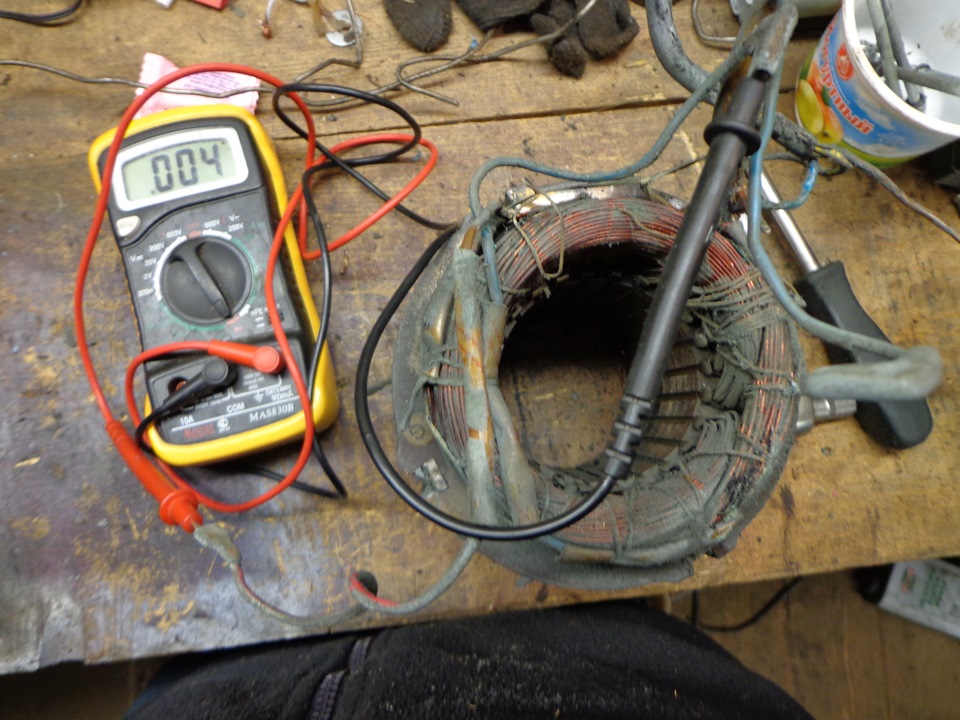

Сначала была попытка подобрать подходящий статор, но успехом не увенчалась, подходящего калибра не нашлось, уже не говоря о характеристиках, затем попытка заменить и статор и ротор.
Движок от стиралки, не подходит ни мощность, ни обороты, ни диаметр вала, за то встаёт как родной.Кстати, изначально решение проблемы с диаметром вала планировалось вживлением подходящей муфты, но сальник в корпусе кардинально сократил возможности «манёвра».

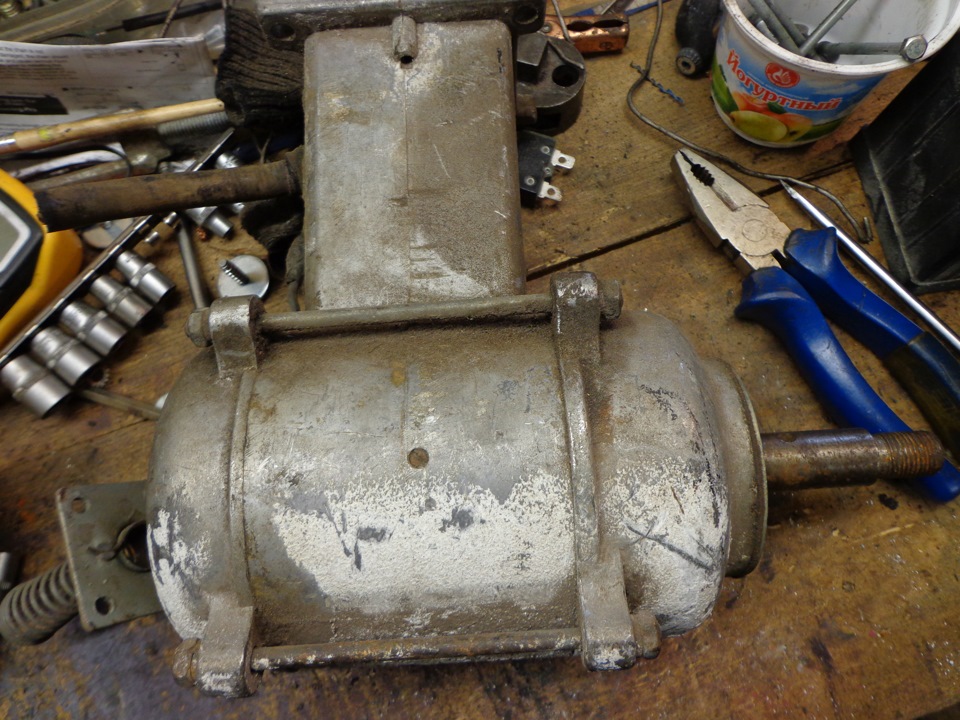

Точило 60-х годов.Диаметр вала подходит, обороты подходят, мощность не подходит, да ещё и трёхфазный, на выходе получим вместо желаемых 1500вт в десять раз меньше.

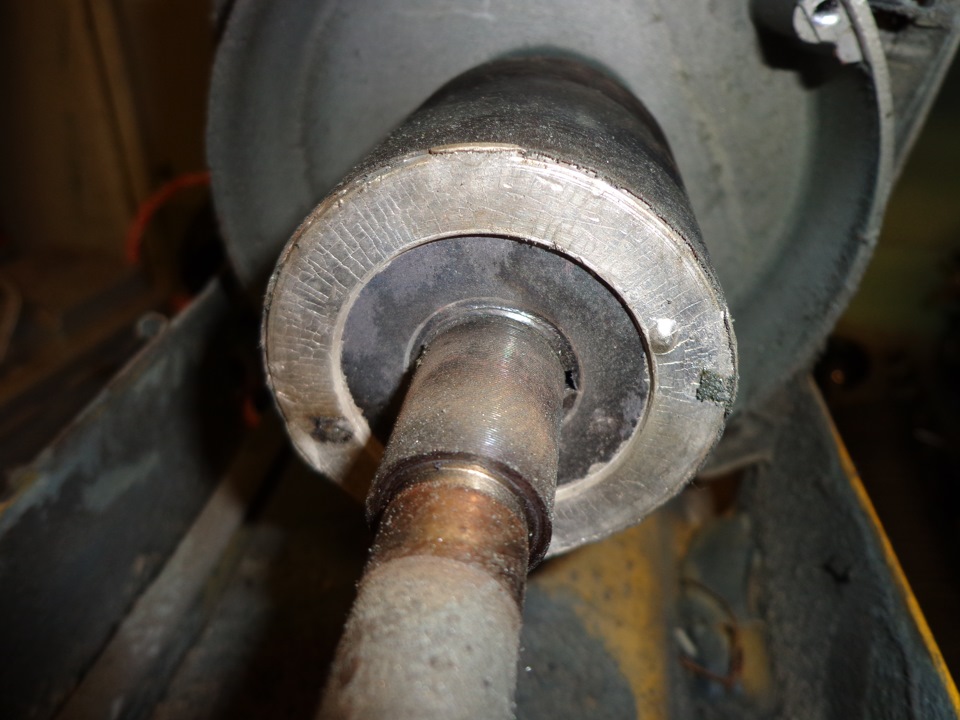

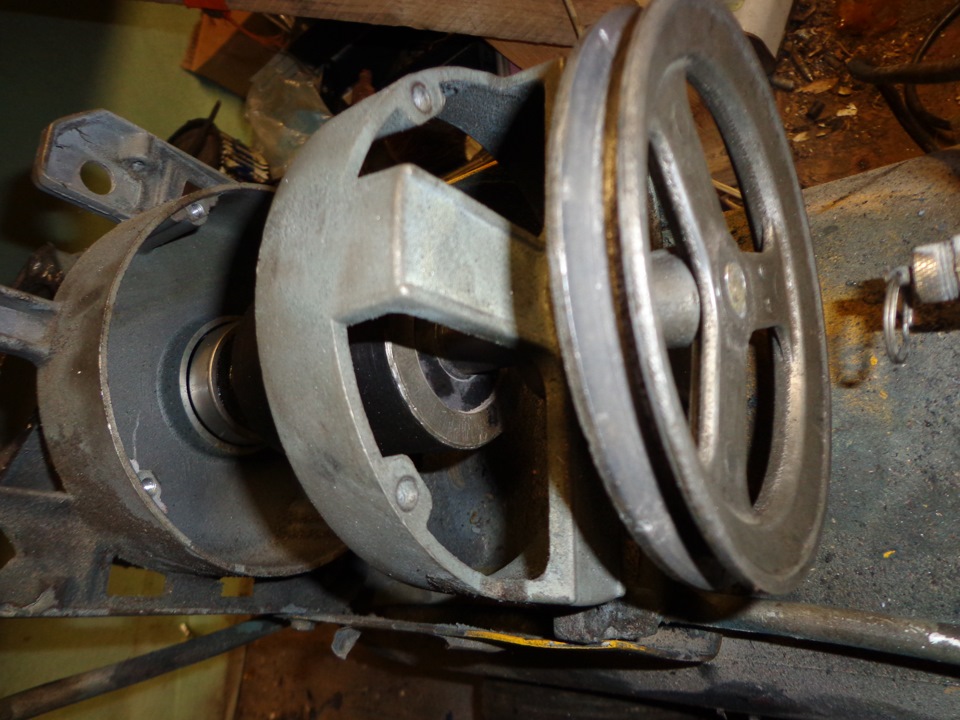

Запас хоть в чём-то схожих моторов иссяк. Идея такая: Механизм сгоревшего мотора использовать как вал, на него поставить шкив, а двигатель навесить сбоку.
И так, что нам надо: двигатель, либо мощный, либо оборотистый, а желательно обладающий обоими характеристиками, шкивы разных калибров, чтоб поймать нужное передаточное число.
Выбор пал на двигатель от стиралки-автомата, 14000 об/мин. 300Вт., в прочем, выбору было больше не на что падать. на компрессоре написано 2800об/мин. Поиграв с калькулятором выяснил что необходимо подобрать шкивы от 1/4 до 1/5, позволил себе такой допуск, а то бы нихрена вообще не подобрал. Большой шкив выдрал из старой стиралки «ока-9», необходимо было рассверлить отверстие с 10 до 14, тут Я хорошенько накосячил.

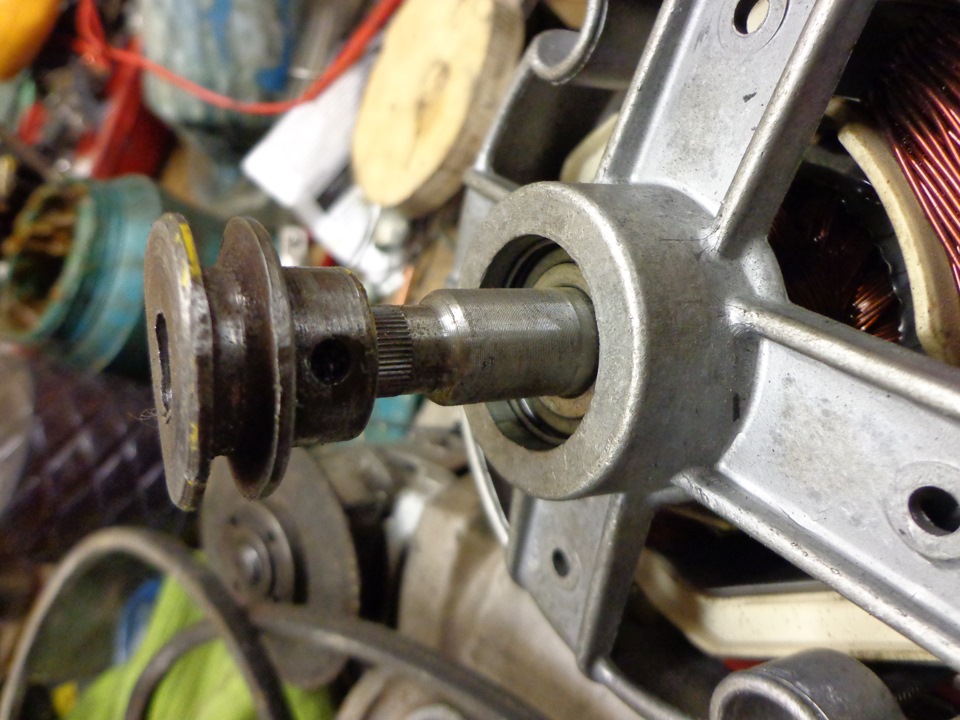

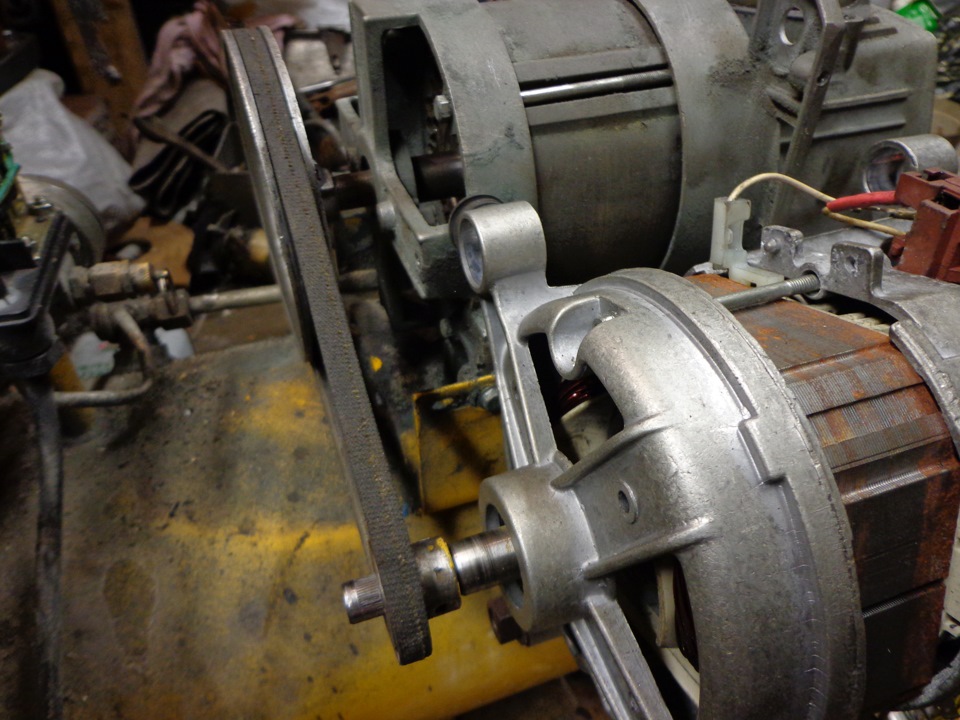

На двигатель подобрал маленький шкив от какой-то… не знаю что это было раньше, рассверлить пришлось с 7 до 11, вот тут уже не накосячил, накосячил пока запрессовывал.
Но это вылечилось в момент, запустил двигатель и проточил ручей болгаркой.

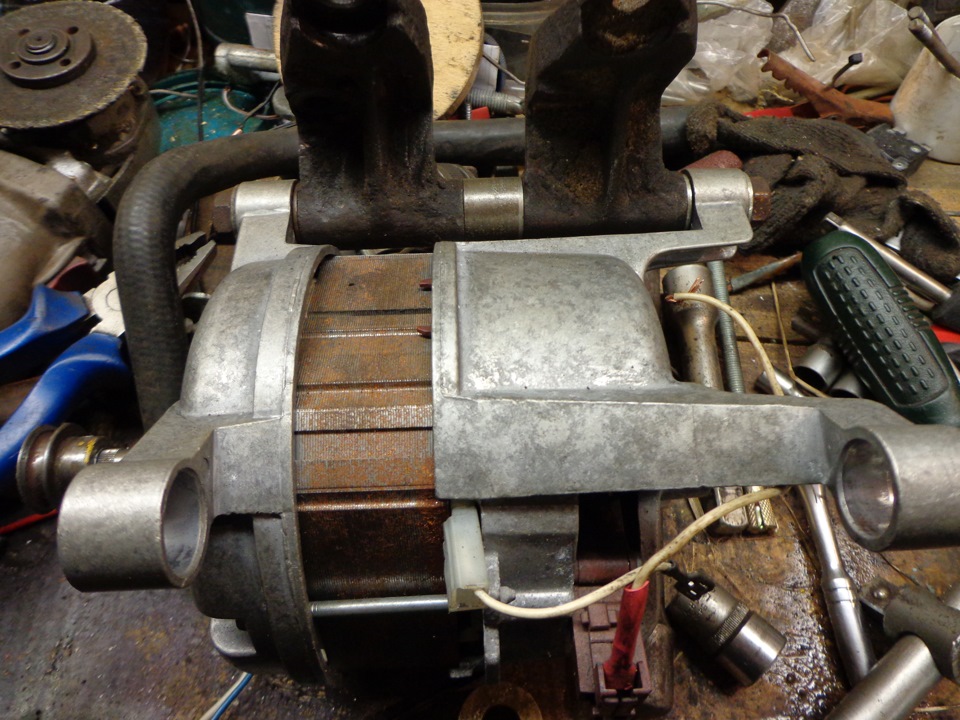

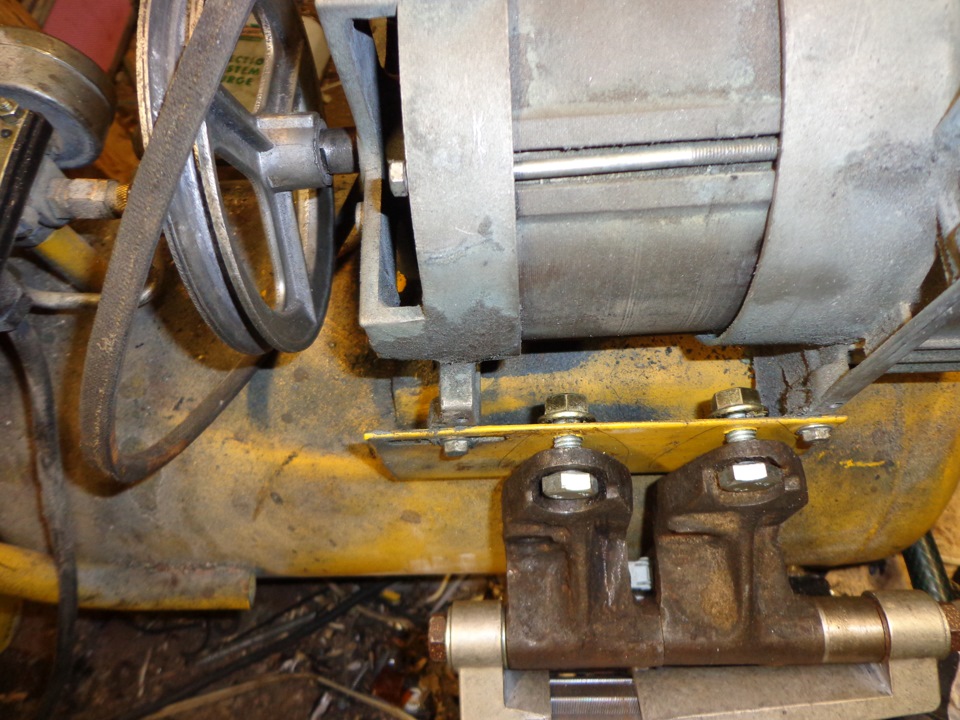

Навешивать двигатель решил при помощи двух кронштейнов генератора классики.
Вместо натяжителя решил пока просто проложить между двигателем и компрессором резиновую проставку, потому что большой шкив бьёт не по детски, жёсткая фиксация не катит.

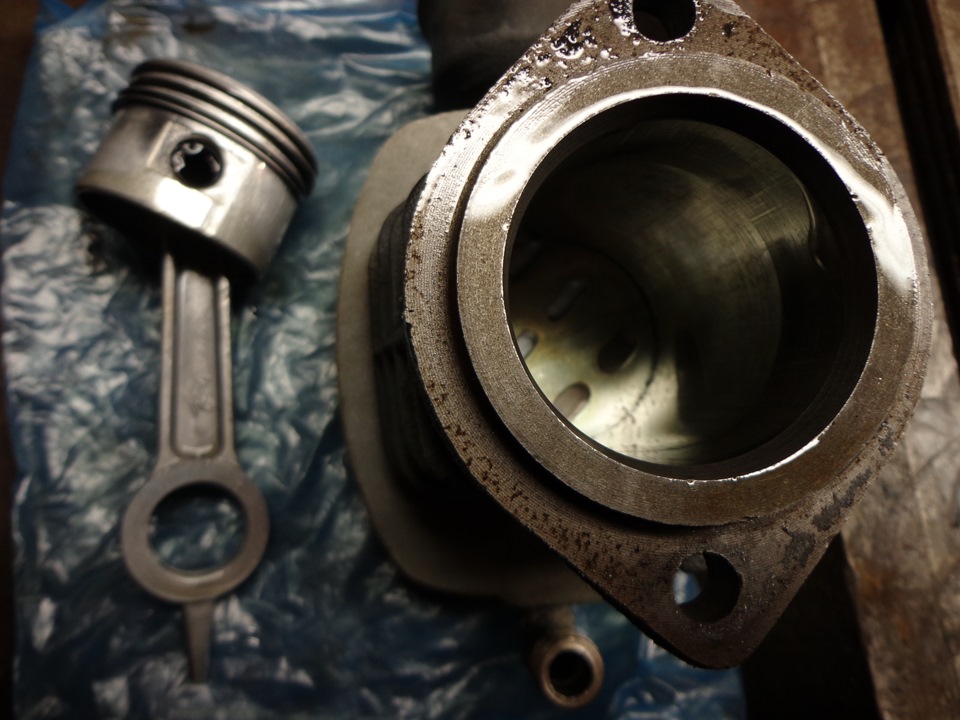

Поршневая на вид вполне в нормальном состоянии.

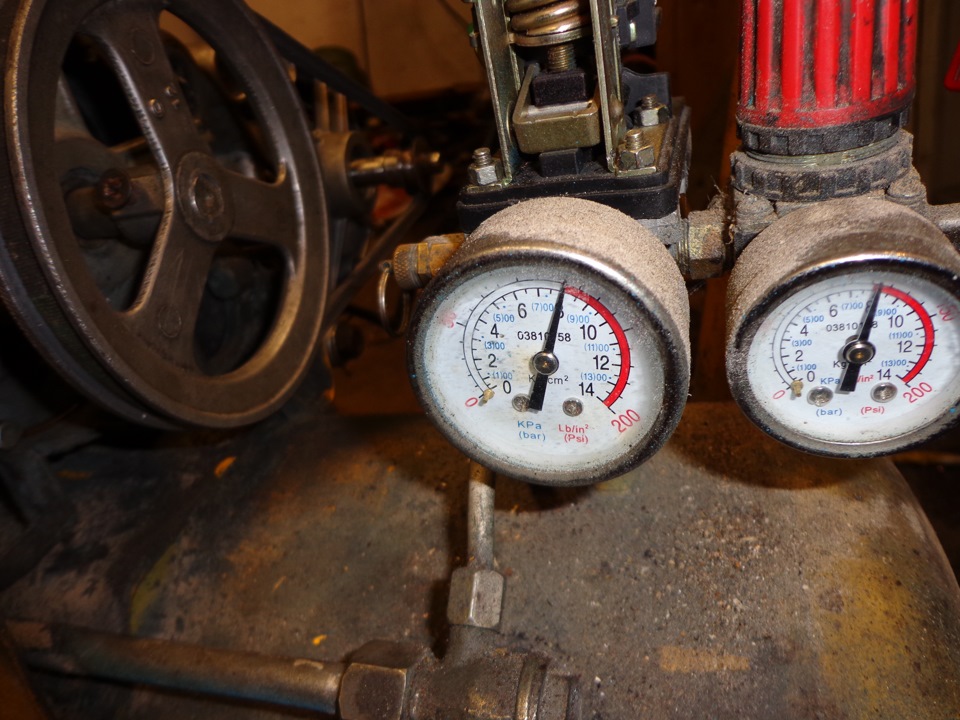

Механизм в сборе, остаётся подключить.
Операция прошла успешно, клиент будет жить))).
Само собой понятно, что решение это временное, но на первое время хватит, возьмём на заметку, что компрессора у меня практически нет.
Благодарю за внимание, ну и напоследок, по традиции, древняя китайская мудрость: На случай, если вдруг твоему товарищу станет плохо, всегда носи с собой пару старых стиральных машинок, это поможет спасти ему жизнь, проверено.
Всем удачи))).
19_Ремонт компрессора REMEZA
Есть неплохой компрессор производства Белоруссии но, привод этого компрессора выполнен на электродвигателе 2,2 кВт напряжением 220 В made in CHINA.
В один прекрасный день движок сгорел. Отвезли на перемотку. И вот там то выяснили что сгорел он из за того что пусковой механизм тупо клина поймал и из за этого пусковой конденсатор не отключился и поджарил обмотки. Отдали значит за ремонт 2,0 рубля, на что ещё услышали утешающее что механизм пуска движка ненадёжен и может накрыться в любой момент. Спустя месяц этот момент настал! Компрессор мычит но не крутится.
И тут пришла шальная мысль установить таймер на пуск двигателя, недолгие поиски увенчались успехом.
Теперь за подключение пускового конденсатора будет отвечать магнитный пускатель номиналом 25А с катушкой на напряжение 220В.
А, вот управлять контактором будет реле времени ВЛ-56.
Алгоритм работы получился следующим:
После включения пневмо реле подаётся напряжение на двигатель и реле времени с нормально замкнутым контактом, через этот контакт запитан пускатель который также включается в момент подачи напряжения.
Но уже через одну секунду реле времени размыкает контакт управления пускателем и пускатель отключается, в свою очередь отключая пусковой конденсатор.
Видосик в самом низу показывает как это работает.
После десятка пробных пусков случилась оказия! Компрессор отказался пускаться!
Причиной тому была моя невнимательность, на реле времени чёрным по белому написано что нужен добавочный резистор 3,6 кОм и мощностью 10 Вт.
Разобрав реле увидел что два резистора по питанию тупа отпаялись из реле. Припаяв их на место и всё-же добавив дополнительный резистор, всё стало опять работать.
На сегодня уже две тачки окрашены на такой рабочей схеме.
Видео снято в первые минуты работы компрессора.
Для сборки такой схемы подойдёт практически любое реле времени в котором будут НЗ и НО контакты а, также секундный таймер.
Возможна сборка схемы на конденсаторе, с применением доп реле с высокоомной обмоткой, но это уже совсем другая история…
Comments 29
Здравствуйте! Пишите, что изначально причина выхода из строя двигателя это неисправность пускового механизма двигателя(вроде как не совершенен)…, где этот механизм вообще находится? Я купил себе такой же точно компрессор, можно сказать новый, но уже со сгоревшим движком, теперь стараюсь исключить все недостатки, восстановить и сделать его работу надежной, купил и установил новый двигатель, включается работает, но только если тепло, теперь хочу поменять масло у которого температурные характеристики пошире ( MANOL Compressor OIL ISO 100 DIN 51506 VBL / VCL / VDL ), так же собираюсь установить пусковую схему с реле времени, только мне непонятны некоторые моменты, у меня двигатель с одним конденсатором у вас с двумя, вы пишите один у вас рабочий, второй пусковой, что у моего рабочее и что пусковое не врубаюсь, если несложно разЪясните мне как дилетанту
Двигатели все разные. В Вашем только один конденсатор. Возможные сложности при пуске только в малой мощности.
Видимо так и есть, установил дополнительную пусковую схему на реле времени с Кондером 300 мкф и движок запускается мгновенно, без всяких затруднений.
Мужики! Всех приветствую! Есть необходимость в мошьном компрессоре от 220 вольт, вот выбираю либо Ремезу эту либо читал «гараж» есть почти его копия! Фубаг что то не нравиться говорят производительность реальная сильно ниже заявленной! Так что в этой ремезе у всех без исключений проблемы с запуском с давлением? Компрессоры «гараж» кто нибудь пользовал? Там тоже самое? Какой все таки брать? Будет стоять в боксе где 380 нету, иначе бы не рассматривал 220 вольт вообще!
Название торговой марки ещё не чего не решает, в данной ценовой категории компрессора будут только различаться внешним видом, ни чего нового не придумали, все что дороже имеет тот же самый набор элементов и комплектующих только покачественнее
А можно схемку накидать? А то собираю такую систему, сообразить не могу что куда. Схемку можно в личку, если не сложно.
Схемка на столько простая что собрал тупо из головы.
Управляет только пусковым конденсатором.
При подаче напряжения от пневмо реле, включается реле времени и сразу пускатель включает пусковой конденсатор, через секунду пускатель действием реле времени отключается и отключает пусковой конденсатор.
Купил такой же компрессор, не запускался при 6.5 атмосферах. Не стал сразу лезть в электрику, а попробовал сделать разгрузочный ресивер и все заработало, кому будет полезно, вот ссылка www.drive2.ru/b/3145967/
Сегодня запустил свой компрессор после долгого простоя, из за перебоев с электричеством в ГСК. Для начала поставил доп ресивер из огнетушителя на 2л. Пуск стал на много более легким, но проблема с пуском не ушла из за механической части, а именно механического выключателя пускового конденсатора, расположенного на валу эл. двигателя который под действием центробежной силы отъезжает и отключает пусковой конденсатор. Поставил реле времени 220 на 8А, выставил на нем 0.6 сек и контактор КМЭ-0910 (КМЭ 9А 1NO). Пуск стал стабильным, быстрым, легким без проблемным, даже просадка напряжения не так заметна стала.
Если компрессор не используется постоянно, а раз в неделю максимум, то следует избавиться от механического выключателя пускового конденсатора, заменив его на реле времени (если реле времени маломощное, то совместно с контактором), а еще лучше на реле тока.Если пользоваться компрессором постоянно, то механический выключатель пускового конденсатора служит гораздо дольше, т.к. его части находятся постоянно в работе. У друга компрессор 1:1 различие в объемах (мой 50 его 100 л), так у него в день он запускается не меньше 20-30 раз, ему поставили только доп ресивер на 2 л.
И последнее, заметил что, у вас нет защиты, а именно на проводе от прессостата, отсутствует термозащита обмоток э.движки! Верни ее назад, а то понесете движку снова на перемотку, если реле времени настроено правильно, то защита не будет срабатывать, если же срабатывает, значит слишком большое время выставлено на реле.
Посему самый лучший вариант использовать реле тока и доп ресивер на 1-2л.
Ремонт компрессора своими руками: неисправности и способы их устранения
Компрессоры для покраски автомобиля, накачки шин или пневмоинструмента нуждаются в регулярном осмотре, обслуживании, а иногда и ремонте. Особенно это касается поршневых компрессоров, в которых частой замены требуют поршни, кольца и другие детали. Об основных неполадках и способах их устранения мы и поговорим.
Причинами неисправностей компрессора могут послужить форсированная эксплуатация, пренебрежение сроками обслуживания, пороки конструкции, естественный износ работающего оборудования. Чтобы сломанный агрегат не тормозил работу, попробуем разобраться в причинах отказа и исправить ситуацию, выполнив ремонт своими руками.
При отключении питания ресивер не поддерживает давление
Снижение давления в ресивере при прекращении нагнетания говорит о том, что где-то в системе происходит утечка. Обнаружить её поможет мыльный раствор, нанесённый на вероятные места нарушения герметичности:
Обнаруженную утечку через магистраль можно изолировать лентой и герметиком. Кран нужно закрутить до упора и, если мыльный раствор продолжает пузыриться, то вентиль неисправен и нуждается в замене. Устанавливается при помощи герметизирующей ФУМ-ленты.
Не запускается двигатель
Первое, что нужно проверить, это напряжение в сети, целостность подключающего кабеля, а также качество прилегания контактов. После этого проверьте плавкие предохранители и, при необходимости, замените их на аналогичные. Перегорание предохранителя может происходить и в случае, когда он установлен с неоправданно низким порогом срабатывания. В этом случае их нужно заменить на соответствующие вашему оборудованию. Если при установке новых предохранителей они перегорают снова — ищите причину в коротком замыкании.
Ещё одна причина может крыться в неверных настройках реле давления на ресивере. Для проверки этого предположения нужно стравить воздух из резервуара и попробовать снова запустить двигатель. Если он начал работать — измените настройки на реле давления.
Иногда включение двигателя блокируется датчиком перегрева при интенсивной непрерывной работе компрессора. В этом случае нужно дать остыть оборудованию, после чего оно снова будет работать в стандартном режиме.
Не происходит нагнетание
В ситуации, когда двигатель гудит, а нагнетание не происходит, проблема может быть в сети. Если напряжение опускается ниже 220 В, двигателю может не хватить мощности для корректной работы компрессора. В этом случае можно установить в сети стабилизатор или, если фаза перегружена, временно отключить от питания подключенные к ней электрические устройства.
Если же напряжение не слишком отличается от нормы, возможно, давление в ресивере излишне велико и сопротивляется нагнетанию. В этом случае мастера рекомендуют на время выключить компрессор и секунд через 15–20 снова запустить. Если работа не восстановлена — нужно проверить и, возможно, заменить реле давления.
Реле давления
Ещё одной причиной может быть забившийся перепускной клапан, который должен сбрасывать повышенное давление. В этом случае нужно снять и прочистить его. При разрушении клапана его необходимо заменить.
В некоторых случаях причина может быть в некорректности работы или неисправности реле напряжения. Самостоятельно починить его сложно, и если нет возможности обратиться за ремонтом в сервисный центр, можно его заменить.
Неоправданный перегрев агрегата
Срабатывание автоматики термической защиты объяснимо в случаях, когда в помещении повышенная температура, наблюдается пониженное сетевое напряжение (проверяем мультиметром) или установка работает без перерыва продолжительное время.
Если с температурой в помещении, напряжением и режимом эксплуатации всё в порядке, значит, засорился фильтр, установленный на входе атмосферного воздуха. Фильтр необходимо очистить, промыть, высушить и установить на место. Такие манипуляции нужно выполнять регулярно, при постоянной работе — ежедневно. Это снижает нагрузку на двигатель компрессора, уменьшает общий износ системы.
Воздух на выходе содержит частицы воды
При окрасочных работах такая ситуация ведёт к браку окрашиваемой поверхности. Причинами её возникновения могут быть:
Проблема решается в зависимости от причины возникновения. Из ресивера регулярно нужно удалять накапливающуюся воду, воспользовавшись клапаном для слива. Фильтр на подаче чистят или заменяют. С повышенной влажностью в помещении можно бороться оборудованием вентиляции или установкой дополнительных влагоотделителей.
Фильтр-влагоотделитель
Ремонт кривошипного механизма автомобильного компрессора
При выходе из строя кривошипного механизма его нужно разобрать и восстановить разболтанное отверстие для кривошипа. Для этого нарезается новая резьба с учётом того, что вал двигателя вращается против часовой стрелки.
Перегрев компрессорной головки, протечки масла
Возможными причинами неполадки являются:
При протечках масла может потребоваться замена изношенного сальника. Также может наступить срок очистки или замены масляного фильтра, замены стопорного кольца. Для этого компрессор придётся разобрать.
Снимаем переднюю крышку компрессора
Нужно отвернуть крепёжные болты на передней крышке компрессора и при помощи обратного молотка удалить направляющие штифты. После этого следует ввернуть направляющие шпильки и на них отодвинуть переднюю крышку компрессора.
Чтобы снять переднюю крышку, нужно рожковым гаечным ключом открутить трубку подачи масла.
Извлечение масляного насоса
С передней крышки нужно открутить и извлечь шестерню масляного насоса, получив доступ к подшипнику и вынув его вручную.
После этого необходимо аккуратно снять стопорное кольцо и выбить сальник.
Чтобы снять стопорные втулки, нужно место монтажа прогреть над электроплиткой. Благодаря разному температурному расширению втулки снимутся легче.
После этого необходимо снять масляный насос и извлечь и заменить масляный фильтр.
Для контроля качества масла нужно снять заднюю крышку компрессора и проверить — чистое ли масло подаётся на шестерни через отверстие маслоподачи. Масло не должно содержать посторонних включений.
Сборка масляного насоса, установка сальника
Приступаем к сборке масляного насоса. На первом этапе собираем втулку.
После этого нужно установить в гнездо подшипник и втулку. Устанавливаем насос.
Для установки сальника понадобятся оправки. Мастера рекомендуют применять анаэробный клей-фиксатор. Проверьте сальник на целостность, отсутствие заусенцев или других повреждений. Очистите место монтажа чистой не ворсистой тканью. Установите защитное кольцо с сальником и оправку для запрессовки сальника. Сдвиньте сальник в посадочное гнездо. Уберите защитное кольцо и оправку. Установите новое стопорное кольцо.
Замена масляного фильтра и сборка компрессора
Для установки передней крышки нужно выставить направляющие шпильки и надвинуть крышку. Прикрутить трубку для подачи масла и посадить болты крышки на клей-герметик.
Далее следует вставить масляный фильтр и установить заднюю крышку на место. Сборка завершена.
В заключении обзора ремонтов предлагаем вам посмотреть видео о ремонте компрессора.
Немного об обслуживании
Чтобы оборудование работало так, как полагается, нужно периодически выполнять обслуживание. Так, масло рекомендуют менять через каждые 500 ч работы, но не реже 1 раза в год при условии применения качественной и рекомендуемой марки. В самодельных компрессорах можно не запаивать трубку заливки масла, это облегчит в дальнейшем его замену. Проверяйте уровень масла, возможны его утечки и выгорание. По мере загрязнения нужно демонтировать и очищать защитную решётку. Периодически проверяйте заземление во избежание несчастного случая и выхода оборудования из строя.
Также периодически нужно осматривать клапаны — очищать растворителем и полировать при необходимости.
Регулярно сливайте воду из ресивера, производите чистку предохранительного клапана и входного воздушного фильтра. Это защитит ваш компрессор от преждевременного износа. Ежедневно выполняя эти манипуляции, вы сами сможете установить оптимальную регулярность этих действий для ваших условий и объёма работ. Если компрессор продолжительное время простоял без дела, перед пуском рекомендуется выполнить очистку и смазку деталей. Выполнение этих профилактических мероприятий предотвратит или отсрочит поломку и ремонт установки, продлит срок его службы.
#33 НЕ ЗАПУСКАЕТСЯ, ГЛОХНЕТ ВОЗДУШНЫЙ КОМПРЕССОР
Всем привет, народ! Больная, просто очень больная тема! Да, сегодня говорим о компрессорах, которые никак не хотят запускаться, либо запускаются, но не набирают ресивер до отсечки, а то и вовсе троят, то заводясь, то останавливаясь. Итог: срабатывание теплового реле.
Ох и намучился я, пока искал информацию по этой проблеме. Вот так же, как и вы, я лазал по интернету и забивал себе мозг разными причинами вышеописанных симптомов и их устранением.
И чтобы не забивать ВАМ мозг, сразу скажу, что причина этих симптомов единственная — пониженное напряжение сети. Конечно, никто не застрахован от брака, но в этой статье я расскажу о проблемах, связанных не с браком компрессора.
Допотопный трансформатор, убогая линия электропередач и проводка на «тяп-ляп», всё это — ГЛАВНАЯ ПРИЧИНА ниже описанных проблем. ВСЁ! БОЛЬШЕ НИКАКИХ ПРИЧИН НЕТ!
P. S. Все, кто колхозил купленный за большие деньги с гарантией компрессор, и кто этим решил проблему, поздравляю. Эта статья не для вас и прошу проходить мимо без ваших комментариев. Я предлагаю решение, при котором устройство не потеряет гарантию, внешний вид и конструкцию. Платить более 20 тысяч деревянных, чтобы изуродовать своё оборудование, создавая риски для жизни, для работы ваших соседей по гаражу или даче — как минимум глупо и проявление эгоизма.
Что нам предлагает интернет?
ПРОБЛЕМА №1: при запуске компрессора, он набирает ресивер до половины или чуть больше и начинает троить, глохнуть и вновь заводиться, а потом и вовсе отключается через срабатывание теплового реле. Эта проблема связана ТОЛЬКО с нестабильным/пониженным напряжением сети, которая проявляет себя ровно тогда, когда компрессору становится всё тяжелее заполнять ресивер, сжимая воздух.
ДЛЯ СПРАВКИ: тепловое реле нужно для того, чтобы в момент очевидной перегрузки сработать и не дать выйти из строя оборудованию.
РЕШЕНИЕ ИЗ ИНТЕРНЕТА: народ предлагает открыть распределительную коробку компрессора, и соединить провода в обход теплового реле.
ЧТО ЭТО ДАСТ: да ничего! Все те же симптомы, компрессор просто не будет выключаться через тепловое реле, а только глохнуть и заводиться, глохнуть и заводиться, так как вы не решили вопрос с электросетью. В конечном итоге вы спалите обмотку двигателя и попрощаетесь с компрессором и гарантией, я уже не говорю про проводку в гараже/кооперативе и пожар, как последствия.
______
ПРОБЛЕМА №2: Компрессор прекрасно запускается и, в принципе, набирает ресивер до отсечки, но после расходования некоторой части воздуха, когда компрессор должен автоматически донабрать ресивер, он не может стартануть. Двигателю просто очень тяжело провернуть поршневую, на которую оказывает давление сжатый воздух в ресивере, так как электросеть не может обеспечить двигатель требуемым пусковым током.
ДЛЯ СПРАВКИ: нужен сильный пусковой ток, превосходящий в 4 раза номинальный ток для запуска двигателя и набора оборотов. К примеру, если ваш компрессор на 2,2 киловатта, то его пусковой ток около 8,8 киловатт, хоть и кратковременный (доли секунд). То есть, Ваша сеть должна быть минимум около 9-ти киловатт, а не 2-х или 3-х и так далее.
РЕШЕНИЕ ИЗ ИНТЕРНЕТА: народ предлагает найти пустой огнетушитель и, используя сварку, трубки, дополнительный клапан установить его на компрессор, чтобы в момент запуска компрессор наполнял не основной ресивер, а ресивер огнетушителя.
ЧТО ЭТО ДАСТ: компрессор сначала будет набирать пустой ресивер огнетушителя, успев хотя бы запуститься и набрать обороты, не ощущая сопротивление сжатого воздуха, а потом, когда перепускной клапан откроется от давления, созданного в огнетушителе, воздух пойдёт в основной ресивер.
При всех этих проблемах описанные решения действительно работают и решать вам, заниматься этим или нет.
Моё мнение. Друзья, запомните:
1) любое вмешательство в конструкцию оборудования — это потеря права на гарантийное обслуживание;
2) несоблюдение инструкции, требований к электросети, приводит к порче оборудования и рискам возгорания, при этом кроме вас могут пострадать и ваши соседи. И, как следствие, вы, опять же, теряете гарантию.
Цивилизованное решение вышеописанных проблем.
Я не предлагаю ничего сверхъестественного, так как это же решение пишут в инструкциях к компрессорам. В каждой инструкции есть требования к электросети. Вы это должны понимать и принимать, когда покупаете такое оборудование.
Не для кого не секрет, что в дачных и гаражных кооперативах напряжение сети очень нестабильное и часто слабое. Энергосбыт ничего не отвечает, потому что ему плевать на ваши проблемы. Это Россия, это коррупция. Но решение всё же есть, но только, если вы точно знаете, что напряжение вашей сети не падает/не находится ниже 160 вольт. Напряжение моей сети, к примеру, бегает от 190 до 230 вольт. И данное решение работает уже достаточно долго.
Вам нужно купить стабилизатор напряжения сети. Эта штука не дешёвая, но если вы купили компрессор от 2,2 киловатт, то деньги у вас есть и вы настроены серьёзно.
На что нужно смотреть при выборе стабилизатора напряжения:
Допустимый «разброс» напряжения: от 160 до 250 вольт;
Максимальная нагрузка: 10 киловатт;
Выходная нагрузка: 10 киловатт или 10000 вольт-ампер (такой параметр пишут для электродвигателей).
Установив это устройство, вы обнаружите, что ваши перфоратор, пылесос, тепловая пушка, тены, шлиф-машинка и другие устройства будут работать весьма бодрее.
Ну а если говорить про компрессор, ни одну из выше описанных проблем вы больше не увидите.
Почему?
1) Ваша электросеть обеспечивает компрессор нужным ему пусковым током;
2) Ваша электросеть обеспечивает компрессор минимальным напряжением, при котором он будет работать стабильно.
ВАЖНО! ЕСЛИ С ПРОВОДКОЙ И ЭЛЕКТРОЩИТОМ У ВАС БЕДА, ЕСЛИ ТАМ ВСЁ СКРУЧЕНО НА ТЯП-ЛЯП, ЕСЛИ СЕЧЕНИЯ ПРОВОДОВ РАЗНЫЕ, А ВЫ И НЕ ЗНАЕТЕ НИЧЕГО О СЕЧЕНИИ, ПОДНИМАТЬ ВОПРОС ПОКУПКИ СТАБИЛИЗАТОРА ОЧЕНЬ РАНО. ПРИВЕДИТЕ ПРОВОДКУ В ПОРЯДОК.
Ну а для тех, кто любит посмотреть и послушать, посмотрите это видео, где я — ваш покорный слуга)) — на своём примере показываю и рассказываю как решить данную проблему)))
Приятного просмотра!
