card not detected renault megane 2

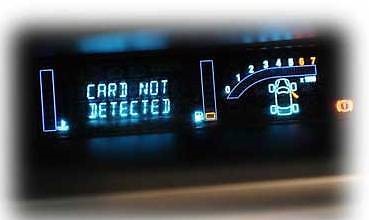

Сообщение на приборной панели «card not detected» знакомо многим владельцам меганов со стажем и они уже знают что это и из-за чего. Для тех кто не знает расскажем.
Вобщем то ничего хорошего, машина не заводится, зажигание не включается, единственной реакцией на нажатие кнопки START является появление надписи CARD NOT DETECTED
причина появления CARD NOT DETECTED
А причина в неисправности смарт карты, недостаточная фиксация тяжёлой катушки на плате, вернее отсутствие фиксации приводит к отрыванию мест пайки этой самой катушки. И чем чаще вы эту карту роняете об пол, тем быстрее вы увидите эту надпись на панели приборов.
ремонт карты меган 2
Сам по себе ремонт карты не сложен и справится с ним даже школьник. Но вся проблема в склеенном корпусе чип карты. Для его разборки понадобится острое лезвие и архиаккуратность, одно неверное движение и вы запороли катушку лезвием, или палец себе распороли.
Для экономии времени я не открываю корпус карты полностью, только чтобы хватило добраться до контактов катушки. На фото хорошо видно причину неисправности.
Сard not detected — избавляемся от подобной проблемы
Добрый день.
В последние дни ключ-карта начала сбоить. Так как у меня комплектация со свободными руками я ее всегда носил на связки со всеми ключами. При попытки завести в последние дни начала выскакивать надпись Сard not detected и приходилось засовывать ее в картоприемник.
Проанализировав ее поведение и прижав пальцами в районе катушки, понял. что проблема в плохом контакте в этом месте. Проблема распространенная, ибо катушка имеет внушительные размеры и держится на 3 ножках припаянных на плату, которые со временем от тряски и прочих механических воздействий отпаиваются.

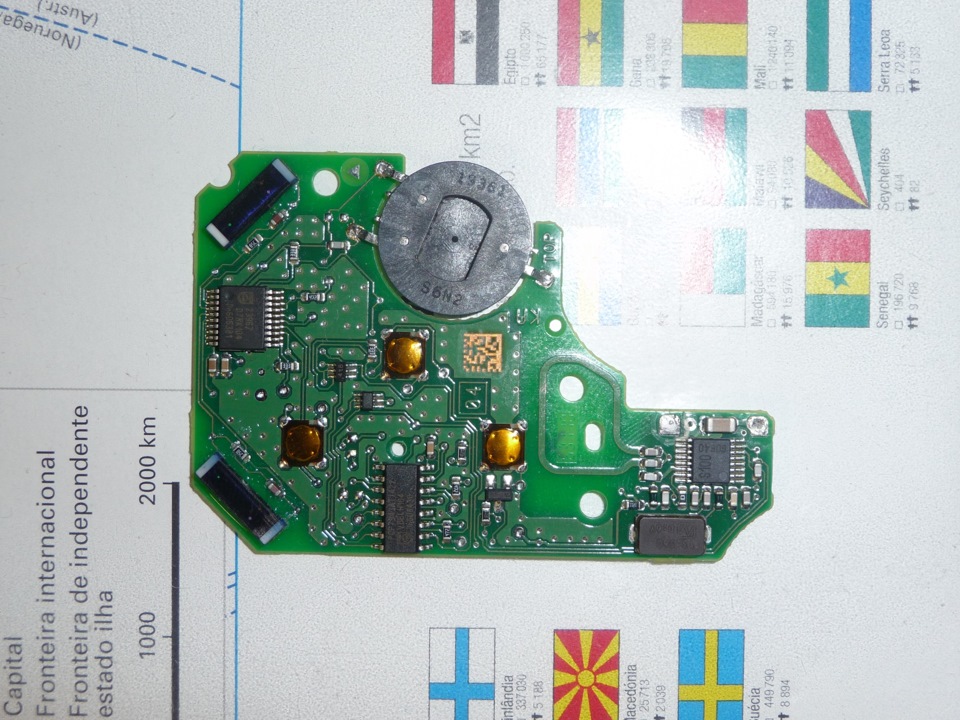

Обратился к другу, который занимается ремонтом мобильных телефонов. Осторожно отклеив верхнюю часть, он смог добраться до 2 ножек и перепаять их.
Вот они справа видны.
Для тех, кто хочет проделать такую процедуру есть видео на ютубе
В этом месте прорезать нужно выше значка +
В этом месте можно не соблюдать правило 2.5mm.
Вот еще линия склейки
Вот все линии склейки
Основные проблемы с пайкой показаны на фото ниже
А вот отличия карточки со свободными руками и без
Renault Grand Scenic 2004, двигатель дизельный 1.5 л., 101 л. с., передний привод, механическая коробка передач — электроника
Машины в продаже
Комментарии 19
Ребят подскажите кто знает, может у кого есть схема, какой емкости эти конденсаторы, возможно я их оторвал когда корпус вскрывал.
Спасибо очень подробная статья, поломка была аналогичная ремонт обошёлся в 200 р пропайка контакта и припайка 1 конденсатора )))
Добрый день, Вы не знаете как сделать precode для чистого транспондера PCF 7943 который в карточках с «свободными руками»?
Знаю, но у нас в городе нет такого оборудования для этого чипа. Обратитесь к тем кто занимается чип ключами в вашем регионе возможно они сделают подготовку. Но по факту проще купить подготовленную чистую карточку, у официалов цена около 100 евро
Можно узнать подробности в лс? У ключников узнавал, там одни барыги, которые могут предложить только продать китайский ключ и привязать его. Имеется программатор Zed Bull mini с родным софтом, так же есть более функциональный софт к нему EFfi.
Врядли китайский зед булл сможет это сделать, по факту нужен танго. В гугле есть скриншоты какие блоки прописывать, но там юзают оригинальный зед булл.
solutions-point.com/home/…ttons-and-how-to-precode/
Это я все видел, но там PCF 7946. А здесь PCF 7943. В программе Zed Bull галочка для этого чипа недоступна. В программе EFfi доступна. Чистые чипы заказали, но будет ли достаточно для подготовки транспондера PCF 7943 этих параметров? Читал на английском форуме, что в карте с СР используется ещё один процессор, поэтому для подготовки карты нужно редактировать ещё и eeprom.
Машинный перевод с английского форума:
Для PCF7946 и PCF7947 требуется только предварительное кодирование Remote + Transponder.
Все остальные требуют предварительного кодирования Eeprom + Remote + Transponder.
Tango / TM100 успешно перекодирует данные удаленного + транспондера для PCF7943.
теперь, похоже, не может найти спецификационный лист, но в лучшем случае 43 использует ту же самую удаленную систему, что и 46/47, но имеет risc для управления свободной рукой частью.
Если бы можно было китайским зед булам подготавливать эти чипы, китайцы уже бы давно делали ли бы карточки со свободными руками. Если заказали, попробуйте вашим прибором подготовить чип. Отпишитесь в любом случае, что выйдет из этого
Но на Али продаются Tango и TM100, которыми точно можно подготовить PCF, но китайцы всеравно не далалают карты с СР. Приедут чипы, будем разбираться.
Если бы можно было китайским зед булам подготавливать эти чипы, китайцы уже бы давно делали ли бы карточки со свободными руками. Если заказали, попробуйте вашим прибором подготовить чип. Отпишитесь в любом случае, что выйдет из этого
перечень ошибок Меган 2
Думаю вопрос интересный, ответ искал на разных форумах.
Суть вопроса: собрать все возможные сообщения бортового компьютера Мегана2, выдаваемые в процессе эксплуатации автомобиля. В моей машинке сообщения выдаются на английском, мануал приводит на французском. Обращался на горячую линию Рено, получил ответ: спрашивайте дилера, если возникнет вопрос по выданному компом сообщению. В данной теме привожу все нарытые поиском на форуме сообщения компа, которые встречались у одноклубников. Предлагаю сливать сюда сообщения с переводом, описанием «истории болезни» и советами. Заранее благодарен.
steering locked — рулевое управление заблокировано, сообщение выводится при низком напряжении бортсети (недостаточном для разблокировки), неисправности системы блокировки, вывернутом до упора рулевом колесе (мануал запрещает парковаться и глушить двигатель при вывернутых до упора колесах)
steering not locked — рулевое управление не заблокировано
turn steering-wheel+start — покрупите (покачайте) рулевое колесо с одновременным нажатием кнопки старт (и выжатой педали сцепления или тормоза), выводится при проблемах разблокировки (см. первое сообщение)
check steering — проверьте рулевое управление (ходовую часть), выводится при проблемах с рейкой, электроусилителем
service due soon или service due — скоро необходимо проходить очередное ТО
Чтобы сбросить пробег до очередного ТО неоходимо:
1. Завести машину.
2. Дождаться надписи service due
3. Кнопкой БК перешелкиванием других надписей дойти снова до надписи service due
4. Нажать кнопку БК и ждать. Сначала мигает надпись service due, потом начинает мигают цифры пробега до сервиса. И вот когда эти цифры превратятся в немигающее число 15000 кнопку БК можно отпустить.
Для первой фазы вместо кнопки БК следует использовать кнопку сброса суточного пробега
Change oil soon — скоро необходимо заменить масло двигателя
check injection — проверьте систему впрыска двигателя, возможно причина в загрязнении дроссельного узла или разъема дросселя, часто сопровождается плавающими оборотами или заниженными оборотами холостого хода
oil level ok или OIL LEVEL CORRECT — уровень масла двигателя в норме, если при этом нажать на кнопку переключения режимов компа (в торце правого подрулевого переключателя), то появится информация об уровне:
min IooooooL — уровень масла максимальный
min I_ _ _ _ _ L — соотвественно минимальный
check gear box — проверьте коробку переключения передач, при проблемах с автоматической КПП
electronic fault — неисправность электронных систем автомобиля, чаще всего (по данным форума) возникает при проблемах с концевиком педали тормоза — не горят стопы
press cluth+start — нажмите на педаль сцепления и кнопку старт, выводится при попытке запуска двигателя с включенной передачей (механическая КПП) и нажатой педали тормоза
check door loсks — проверте блокировку дверей, выдается при проблеммах системы блокировки задних дверей от детей
no message available — нет имеющихся сообщений (об ошибках или неисправностях), т.е. полет нормальный
Если горит лампа Stop и контрольная лампи ручника на щитке приборов, значит понизился уровень тормозной жидкости — пришло время менять тормозные колодки
Дополняю перечень сообщений бортового компа. Приведенные сообщения взяты из англо- и русскоязычных версий технической ноты по электрооборудованию Мегана2, референсы 77 11 318 102 и 77 11 318 113 соотвественно, а также из Ваших сообщений в теме и форуме.
После текста каждого сообщения привел сведения о горении контрольных ламп Stop или Service и издаваемом звуковом сигнале X
10 минут. Надпись означает отсутствие зарядки. Требуется заменить реле регулятора напряжения в генераторе или заменить генератор полностью
Check emissions- проверьте выброс, вероятно неисправность системы выпуска выхлопных газов, нейтрализатора, лямбда-зонда
Check ABS + сигнал лампы Service. Зимой снег при сильном ветре может набиться в тормозные механизмы. Помогает многократное нажатие на педаль тормоза и перезапуск двигателя
auto wipers fault неисправность автоматики стеклоочистстелей (датчика дождя)
Сообщение ALIMENTAZIONE CONTROLLARE с итальянского значит «контроль мощности», на дизельных двигателях возникает если забит топливный фильтр
Сообщения STEERING NOT LOCKED, а затем BREACKING FAULT могут выдаваться при проблеммах с пуском (неисправен стартер, втягивающее или ослабли и окислились клеммы) при этом не крутит стартер, раздается щелчек.
Renault Megane диагностика и способы устранения ошибок.
Renault Megane является транспортным средством, оснащенным мультиплексной сетью. Это позволяет производить диагностику неисправностей посредством бортового процессора (самотестирование), а также с помощью внешних сканеров отслеживать работоспособность приборной доски, системы рулевого управления, подушек безопасности, системы климат-контроля, коммутационного блока салона, тормозной системы, системы стабилизации и системы впрыска топлива. Кроме, того имеется бортовая беспроводная K/L-линия контролирующая состояние автоматической коробки передач, системы питания двигателя сжиженным газом (если таковая установлена) и исправность ксеноновых ламп.
Диагностику можно произвести двумя способами: посредством бортовой программы самодиагностики или внешнего тестового устройства. Начиная с Renault Megane второй генерации, бортовая электронная система о неисправностях сообщает в виде текстовых сообщений. Как правило, они отображаются на английском языке. Перевод на русский (Сообщения бортового компьютера Renault Megane)
Самодиагностика
Приборные щитки Renault Megane оснащены функцией самостоятельного тестирования. Для этого необходимо произвести следующую последовательность действий: Чип-карту вставить в считывающий слот. Нажать клавишу «Adac» — индикация данных на экран бортового процессора (у большинства моделей Renault Megane круглая кнопка находится в торце правого подрулевого рычага).
Одновременно нажать и в течение двух секунд держать в таком положении кнопку пуска двигателя. После этого приборы на щитке перейдут в режим самотестирования, что отразится на прерывисто двигающихся стрелках, активации всех сигнальных ламп и сегментов дисплея. Попеременно нажимая кнопку можно получить следующую информацию: отображение прошивки процессора, уровень топлива в баке, информация о моментальном расходе топлива, отображение неисправностей, зафиксированных в памяти.
Для выхода из режима самотестирования следует нажать штырь-кнопку на приборном щитке.
Световая индикация.
Во время активации режима самотестирования код неисправности можно определить по мигающему индикатору М1 (красная лампочка в центре приборной доски). Количество вспышек составляет четырехзначное число кода.
Число вспышек: 10 1 2 3 4 5 6 7 8 9 11 12 13 14 15 16
Символ: 0 1 2 3 4 5 6 7 8 9 A B C D E F
Переход от одной цифры кода к другой происходит с интервалом в 1 секунду, в это время лампочка не горит. Переход от одного четырехзначного числа кода к другому занимает 1,8 сек. В этот момент лампа также погашена. Повторяемый код из четырех нулей означает, что неисправности отсутствуют.
Как обнулить компьютер?
После планового технического обслуживания Renault Megane, например, после замены масла, сигнал «Servis» буде продолжать гореть. Чтобы обнулить память, следует проделать следующие действия: Завести двигатель. Последовательным нажатием клавиши управления индикацией «Adac» на табло бортового компьютера вывести текстовое сообщение, отображающее необходимость замены масла. После появления нужной информации следует нажать клавишу управления и удерживать в течение нескольких секунд. Сообщение начнет мигать и спустя несколько мгновений пропадет. Также на приборной доске погаснет значок «Servis», если, конечно, не имеется других повреждений. Диагностический разъем У большинства моделей Renault Megane разъем для подключения внешних тестовых устройств расположен между панелью автомагнитолы и AUX-входом на центральной консоли. Устройство для подключения скрыто декоративной пластмассовой крышкой. Чтобы ее удалить следует воспользоваться прочным пластмассовым приспособлением в форме крючка. Приспособление необходимо вставить в отверстие и потянуть к себе последовательно сначала один край крышки, а потом другой. Фиксирующие клипсы находятся слева и справа.
Тестирование приборами
Для наиболее полноценного представления о работоспособности и неисправностях систем Renault Megane следует использовать специальный прибор. Устройства могут быть как цифровые, так и аналоговые. Система тестирования должна поддерживать диагностический протокол стандарта OBD 2.
Сам же автопроизводитель рекомендует для этого только одно устройство: прибор CLIP. Прибор может быть подключен к ноутбуку или любому мобильному устройству, при наличии в последнем соответствующего обеспечения. Для диагностики существуют специальные программы.
Наиболее распространенная утилита для самостоятельного сканирования автолюбителями — это DDT2000. Но полноты информации она предоставить не в состоянии. Более полноценные сведения сообщают Renault CAN Clip V-80 и Renault Clip V-93. Существенным минусом многих версий программного обеспечения является французский язык оригинала. Лицензионная программа CAN Clip стоит более 50 тыс. рублей.
Для тестирования прибором следует выполнить следующую последовательность действий: Вставить в считывающее устройство чип-карту. В течение пяти секунд держать нажатой кнопку пуска двигателя. Подключить посредством разъема тестирующий прибор и выполнить необходимые операции в соответствии с инструкцией. Некоторые модели Renault Megane перед началом проведения процедуры диагностики требую введения индивидуального идентификационного номера машины. Это можно произвести вручную, а совершенные сканеры номер определяют самостоятельно. При этом отображается информация о послепродажном обслуживании автомобиля, типе двигателя и коробки передач. После устранения неисправностей обнуление бортового процессора производится посредством того же сканирующего устройства.
