При выборе автомобильного видеорегистратора легко запутаться в его многочисленных характеристиках и возможностях. Эта статья поможет разобраться с устройством, видами и параметрами этих приборов.

Устройство и принцип работы автомобильного видеорегистратора

Видеорегистратор для автомобиля включает такие составляющие:

Работает устройство от своей батареи или от бортовой сети автомобиля. Для удобства оно крепится на лобовое стекло автомобиля или в иные места. При этом видеокамеры с микрофонами записывают происходящее возле автомобиля, датчики реагируют на движение автомобиля и изменение его состояния, процессор обрабатывает собранные данные и отображает их на дисплее в удобной форме. То есть на нем можно просмотреть записанное видео, узнать время события, скорость автомобиля, местоположение и другие параметры, которые может фиксировать конкретная модель.

Типы автомобильных видеорегистраторов

По конструктивным особенностям видеорегистраторы для автомобиля делят на моноблоки, устройства с откидным дисплеем и приборы-зеркала. В первых дисплей и камера находятся в одном блоке часто прямоугольной формы. Они надежны и функциональны, но хорошо заметны преступникам. Вторые более компактны и менее заметны, так как в обычном состоянии дисплей может быть сложен. Но самыми незаметными считаются видеорегистраторы в виде салонного зеркала заднего вида. Они и зеркало заменяют, и записывают происходящее вокруг.

По функциям видеорегистраторы делят на простые, многофункциональные, универсальные и профессиональные. Простые модели стоят дешево, имеют только одну камеру, не содержат датчиков и ограничены в плане съемки и функционала. Чаще всего они могут записывать только то, что происходит впереди автомобиля. Купить такой гаджет можно по цене примерно от одной тысячи рублей.

Многофункциональные видеорегистраторы имеют различные датчики и часто несколько камер, то есть могут записать все, что происходит вокруг машины, определят местоположение автомобиля, скорость его движения и среагируют на тревожные события (резкие торможения, удары и пр.). С таким прибором шансы выиграть дело в случае невиновности в ДТП резко возрастают.

Универсальные приборы подходят для видеосъемки и вне автомобиля, но на деле не считаются особо практичными. А профессиональные устройства содержат несколько микрофонов, камер, карт-памяти, выдают отличное качество при дневной и ночной съемке и позволяют делать записи на внешние жесткие диски (что используется в охранных системах). Стоимость у них тоже приличная и может составлять несколько десятков тысяч рублей.

Технические характеристики автомобильных видеорегистраторов

Параметры видеозаписи

Они складываются из нескольких величин. Первая из них — это разрешение записи, то есть параметр, влияющий на четкость изображения камерой мелких деталей. Например, при максимальном разрешении Super HD (2304х1294) регистратор прочитает автономера с расстояния 13-15 метров. Кроме него есть разрешения Full HD (1920х1080), HD (1280х720) и другие. Чем выше разрешение, тем четче будет картинка, особенно при ночной съемке.

Вторым параметром является частота кадров при наибольшем разрешении. Чем выше этот параметр, тем плавнее будет картинка. Но чем больше частота, тем больше потребуется памяти. Третий параметр — формат записи, от которого зависит сжатие файла в компактный размер. Если бы видео хранились в несжатом виде, они занимали бы десятки и сотни гигабайт. Поэтому придуманы различные форматы сжатия, в каждом из которых задействованы свои алгоритмы. Это могут быть форматы MPEG4, MOV, формат-контейнер AVI и другие. Описание конкретного формата поможет понять, подходит ли он для просмотра видео на конкретном устройстве, например DVD-плеере.

Данные матрицы

Матрица представляет собой микросхему с фотодиодами, от которой зависит качество видео. Отличаются они друг от друга чувствительностью, уровнем зашумленности и другими параметрами. Понять, хороша ли конкретная матрица, также поможет изучение ее описания. Разрешение матрицы показывает количество эффективных точек в ней, из которых строится изображение. Измеряется эта величина в мегапикселях (Мп). Чем выше разрешение, тем должна быть и лучше картинка, но на практике это не всегда так. Качество съемки зависит не только от разрешения матрицы, но и от других параметров, поэтому гаджет с разрешением 3 Мп может давать картинку хуже, чем устройство на 2 Мп.

Например, для съемки в ночное время очень важна светочувствительность матрицы – лучшим решением для видеозаписи в условиях низкой освещенности считается сенсор Sony IMX327 с наиболее высокими показателями по чувствительности. Именно он позволит получить яркое и детализированное изображение в ночное время. Лучшая матрица для ночного режима встречается в видеорегистраторах не так часто, такие модели можно найти у брендов Roadgid и DaoCam.

Характеристики камеры

Чем больше камер, тем лучше обзор вокруг автомобиля, так как их устанавливают в разных его частях. Но каждая дополнительная камера приводит к удорожанию видеорегистратора. При наличии нескольких камер в характеристиках указывают разрешение и частоту кадров для каждой из них.

Кстати, зачастую вторая камера уступает по качеству основной, и если вы хотите получать четкую картинку с читаемыми номерами и дорожными знаками и с камеры заднего вида, выбирайте устройства, в которых обе камеры записывают видео в разрешении Full HD. Этим может похвастаться девайс Roadgid CityGo3 2CH.

Для камеры важен угол обзора ее объектива, так как при широком угле она может заснять больше пространства. Так, если угол обзора составляет 90 градусов, то она снимет только то, что происходит перед автомобилем. При углах выше 120 градусов можно увидеть и то, что происходило на соседних участках дороги. Бывают камеры и с круговым обзором, но их сложнее монтировать. Надо не забывать и о том, что камеры с углами более 120 градусов дают мелкое изображение и искажения по сторонам картинки.

Не менее полезной будет и функция поворота корпуса камеры. Это позволяет изменить угол съемки уже после того, как видеорегистратор укреплен на стекле. Иногда в характеристиках камеры также указываются ее особенности, например наличие широкоугольного объектива, светодиодной подсветки или параметры апертуры.

Функции

Видеорегистраторы для авто выполняют такие функции (наличие зависит от модели):

наличие Wi-Fi — если есть такая функция, то видеорегистратор можно подключать к смартфону, чтобы копировать и удалять видеофайлы, быстро настраивать устройство, не тратя время на подключение к компьютеру. Это настолько удобно, что некоторые бренды даже не выпускают модели без этой функции. Кстати, через Wi-Fi можно также со смартфона легко и удобно обновить прошивку и базы камер – эту опцию вы найдете в видеорегистраторах Roadgid Premier или DaoCam Combo;

Крепления

Крепление — это немаловажная деталь видеорегистратора в авто, так как от него зависит правильность расположения прибора и удобство его эксплуатации. Часто в комплекте с видеорегистратором идет крепление-присоска для размещения устройства на лобовом стекле. С ней прибор легко прикреплять и переустанавливать в другие места, но она может отпадать и делает видеорегистратор заметным постороннему глазу. Не менее часто используется крепление-наклейка — особый скотч. Он более надежен, чем присоска (в случае качественного скотча), но не позволяет снимать гаджет на ночь или переставлять его в другое место. Также можно крепить прибор на торпедо автомобиля, встраивать в зеркало заднего вида или использовать магнитные крепления.

Датчики

Датчики в видеорегистраторе превращают устройство из обычной камеры с креплениями в прибор именно для езды. Так, датчик движения включит запись только тогда, когда зафиксирует движение возле автомобиля. С одной стороны, это экономит ресурсы агрегата, с другой — позволяет делать записи при отсутствии хозяина. Например, когда автомобиль находится на автостоянке или стоит без присмотра во дворе.

GPS-модуль — это просто необходимая вещь для оформления ДТП по европротоколу. Он определяет местоположение машины по спутниковым сигналам, и эти сведения фиксируются на отснятом видео. Если GPS-датчик имеет расширенный функционал, то он может выполнять функцию радар-детектора, то есть оповещать о наличии на дорогах камер видеонаблюдения. Качественные информаторы способны обнаружить и модули контроля средней скорости, а также продвинутые радары, которые большинство радар-детекторов просто не замечает.

Еще один незаменимый датчик во время поездки — G-сенсор, реагирующий на гравитационные изменения автомобиля, то есть удары, резкие торможения, разгоны и прочие неожиданности. Как только микропроцессор получает от этого датчика сигнал, он экстренно включает запись (если к тому моменту она не была запущена) и сохраняет ее в так называемую нестираемую папку. Параллельно с этим происходит фиксация времени столкновения и траектории движения машины (не во всех моделях видеорегистраторов).

Встроенный GPS-навигатор. Если он присутствует в видеорегистраторе, то видеосъемка идет параллельно с определением местоположения, направления движения и скорости машины. Эти же сведения будут видны и при просмотре видеозаписи.

Современный видеорегистратор может быть оснащен всеми необходимыми датчиками, и при этом иметь вполне доступную стоимость, например: DaoCam Uno с G-сенсором, датчиком движения и GPS-модулем.

Питание

Видеорегистратор может работать как от бортовой сети автомобиля, так и от встроенной батареи. В первом случае прибор подключается через прикуриватель и не будет требовать зарядки для работы. Во-втором он сможет сделать запись даже при остановке двигателя, что бывает необходимо, например, при аварии. Часто устройство снабжают комбинированным питанием с возможностью работать и от того, и от другого.

Что касается типа батареи и ее емкости, то чаще всего используют литий ионные (Li-Ion) или литий-полимерные (Li-Pol) аккумуляторы. Их емкость измеряется в мАч и является небольшой по сравнению с теми же аккумуляторами для смартфонов или планшетов. В среднем она составляет 150-600 мАч. Емкости 150 мАч хватит примерно на десять минут работы, но в случае ДТП этой величины обычно бывает достаточно, так как на дороге все происходит быстро.

Дисплей

Если в автомобильном видеорегистраторе есть дисплей, это позволяет на месте просмотреть видеозапись и решить многие спорные ситуации. Экран может быть и сенсорным, что облегчает процесс управления гаджетом, особенно в темное время суток. Но и габариты у таких устройств больше для удобства управления касаниями. Для дисплея обычно указывают разрешение и диагональ. Соответственно, чем выше эти характеристики, тем комфортнее будет смотреть запись и управлять регистратором.

Разъемы

Разъемы расширяют возможности видеорегистратора для машины, позволяя подключать его к другому оборудованию. Чаще всего устройство идет с разъемами microUSB или miniUSB, но могут быть и дополнительные разъемы: miniHDMI, microHDM, выход AV, microSD, разъем питания DC-in, разъем GPS-антенны и другие. Поэтому перед покупкой рекомендуем подумать, будут ли подключаться к устройству динамики, дисплеи дополнительных камер или что-то другое.

При выборе автомобильного регистратора советуем брать многофункциональные устройства с несколькими камерами и датчиками, так как именно они способны своевременно сделать качественную запись всего, что происходит рядом с автомобилем на дороге, и иметь козыри на руках во всех спорных случаях.

Источник

Av out на видеорегистраторе

AV-выход – это специальный разъём, который используется для передачи аналогового сигнала. Имея провод со специальными выходами, можно через AV-выход подать аналоговый сигнал от одного устройства к другому.

Работает AV-выход так: интерфейс (композитный) передаёт видеосигнал через кабель одиночного типа и обеспечивает отличное качество изображения. То есть, все, что нужно для того, чтобы воспользоваться AV-выходом — это одиночный кабель и любое устройство. Если это VHS, то может быть не лучшего качества изображение, так как технологии этого устройства устарели, лучше пользоваться DVD.

Если в телевизоре имеется AV-выход, то при помощи его можно принимать аналоговый видеосигнал с компьютера, фотоаппарата, видеокамеры, смартфонов и DVD. Изображение и звук передаются при помощи провода и AV-выхода на телевизор, и можно всё просматривать на большом экране. На данный момент – это наиболее простой способ подключить любое устройство к телевизору.
AV-выход

Если на видеокамере или фотоаппарате имеется AV-выход, так же имеется возможность просматривать видео или фотографии на экране телевизора или компьютера. При помощи специальной компьютерной программы можно сохранить в памяти компьютера просматриваемую информацию. А так же после сохранения в случаи надобности перенести на любой носитель (диск, флешка).

В настоящее время новые технологии позволили обеспечить смартфоны AV-выходом. Уже некоторое время смартфоны предлагаются с AV-выходом и имеют поразительный спрос. Поэтому если приобрести смартфон с такой функцией, то можно без проблем просматривать видеозаписи на большом экране телевизора или компьютера.

Так же очень удобно использовать смартфон с AV-выход в рабочих целях. При необходимости можно использовать AV-выход и через ноутбук передать необходимую информацию со смартфона по Интернету.

AV-выход – это специальный разъём, который используется для передачи аналогового сигнала. Имея провод со специальными выходами, можно через AV-выход подать аналоговый сигнал от одного устройства к другому.

Работает AV-выход так: интерфейс (композитный) передаёт видеосигнал через кабель одиночного типа и обеспечивает отличное качество изображения. То есть, все, что нужно для того, чтобы воспользоваться AV-выходом — это одиночный кабель и любое устройство. Если это VHS, то может быть не лучшего качества изображение, так как технологии этого устройства устарели, лучше пользоваться DVD.

Если в телевизоре имеется AV-выход, то при помощи его можно принимать аналоговый видеосигнал с компьютера, фотоаппарата, видеокамеры, смартфонов и DVD. Изображение и звук передаются при помощи провода и AV-выхода на телевизор, и можно всё просматривать на большом экране. На данный момент – это наиболее простой способ подключить любое устройство к телевизору.
AV-выход

Если на видеокамере или фотоаппарате имеется AV-выход, так же имеется возможность просматривать видео или фотографии на экране телевизора или компьютера. При помощи специальной компьютерной программы можно сохранить в памяти компьютера просматриваемую информацию. А так же после сохранения в случаи надобности перенести на любой носитель (диск, флешка).

В настоящее время новые технологии позволили обеспечить смартфоны AV-выходом. Уже некоторое время смартфоны предлагаются с AV-выходом и имеют поразительный спрос. Поэтому если приобрести смартфон с такой функцией, то можно без проблем просматривать видеозаписи на большом экране телевизора или компьютера.

Так же очень удобно использовать смартфон с AV-выход в рабочих целях. При необходимости можно использовать AV-выход и через ноутбук передать необходимую информацию со смартфона по Интернету.

Источник

Автомобильный видеорегистратор RecordEYE DC820

Вроде бы достаточно мы уже перетестировали бюджетных автомобильных видеорегистраторов, чтобы убедиться: нечто интересное в данном классе может появиться разве что чудом. Однако время от времени находятся люди, которые пытаются нам вернуть веру в нижний ценовой сегмент, настойчиво рекомендуя рассмотреть некую модель и ссылаясь при этом на личный опыт использования. Опять-таки: время от времени мы на такие попытки соглашаемся (нетрудно догадаться, что не последнюю роль играет личное знакомство с уговаривающим). Это тестирование нельзя назвать неудачным: кое-что интересное мы, несомненно, обнаружили, так что время было потрачего не зря. Другой вопрос: насколько это «интересное» оказалось полезным для обычного читателя, раздумывающего над покупкой автомобильного видеорегистратора? Вот на этот вопрос у нас однозначного ответа нет.

Оглавление

Конструкция и технические характеристики

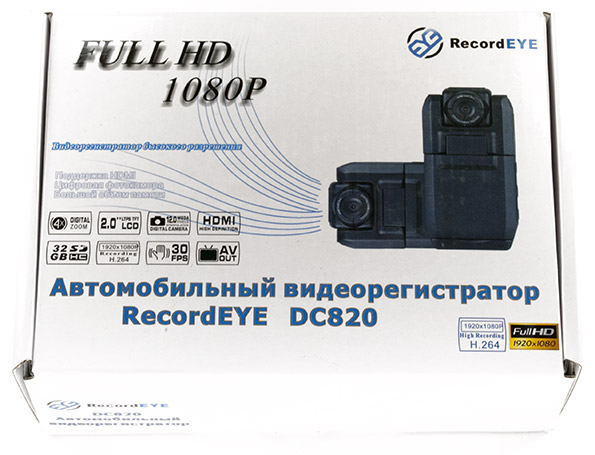

Комплект поставки

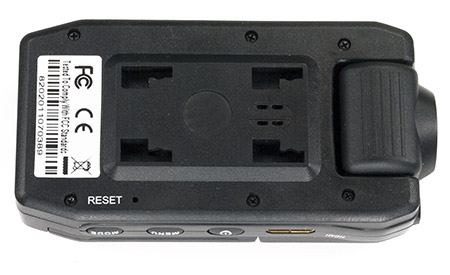

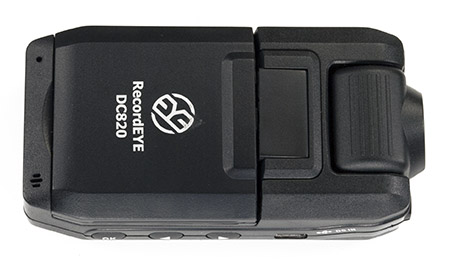

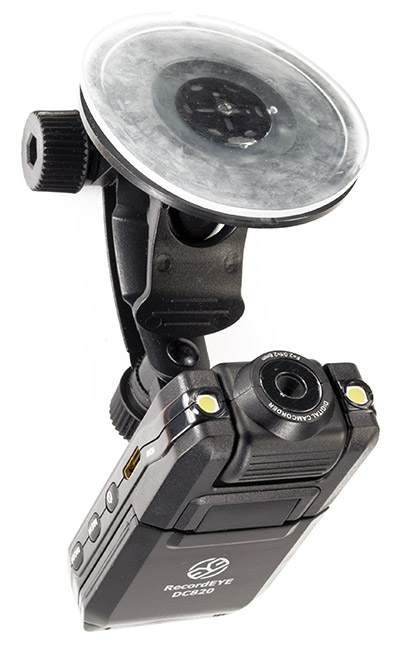

На верхней стороне устройства находится паз, в который вставляется выступ на кронштейне.

На левой стороне расположены кнопки включения питания, вызова меню и переключения режимов работы (съемка видео, фотографирование, просмотр), а также разъем Mini-HDMI. На правой стороне — кнопка включения/выключения записи, фотографирования и выбора пункта меню (ОК), кнопки хождения по меню и универсальный разъем — для питания, кабеля Mini-USB для соединения с компьютером и AV-кабеля для подключения к аналоговому входу телевизора. Разъем для карты microSD находится на тыльной стороне.

Меню вызывается нажатием клавиши «MENU», хождение по нему с помощью клавиш «вправо» и «влево» (хотя относительно меню это «вверх» и «вниз»). Меню делится на две закладки, содержимое первой из них (назовем ее условно «установки текущего режима») отличается в зависимости от того, в каком режиме находится устройство. Содержимое второй стандартно. По традиции, мы опишем все меню в виде многоуровневого списка.

Нетрудно заметить, что перевод меню ужасно корявый. Даже как-то стыдно за компанию «Юджикс», являющуюся владельцем торговой марки RecordEYE: в то время как петербуржцам напоминают, как правильно говорить по-русски, даже с помощью социальной рекламы, питерская компания выпускает на свет божий такое вот чудо, где под «открытием» подразумевается включение, под «закрытием» — выключение, а поворот экрана на 180° обозначается неведомым словом «поворотфот».

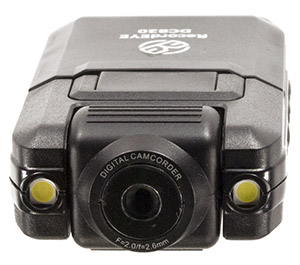

Светодиодам подсветки мы давно уже не верим, толку от них как правило никакого, но и вреда тоже не замечено. На картинке сверху видна одна из отличительных особенностей рассматриваемой модели: камера может вращаться вверх-вниз на 180°. В принципе, полезно, но если бы нам предложили на выбор один вариант из двух, мы бы выбрали не вверх-вниз, а вправо-влево: вот как тут, например.

Страничка продукта на сайте производителя содержит некие сведения, но полными их назвать трудно (даже нет угла обзора по горизонтали). Страничка поддержки также немногословна: никаких тебе прошивок и драйверов, нас просто отправляют прямиком в сервисный центр.

Эксплуатация

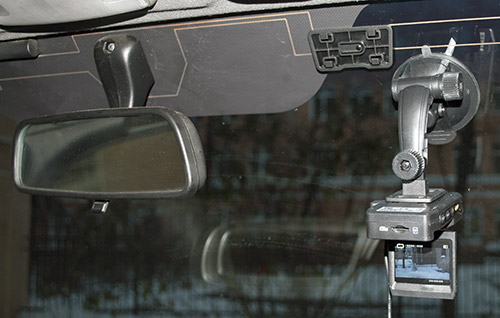

Установку присоски на лобовое стекло мы производим уже с закрытыми глазами, но и для менее опытных пользователей данная операция вряд ли составит трудную задачу. Крепление самого регистратора к кронштейну также происходит очевидным образом, главное тут — не бояться: усилие в первые разы требуется такое, что боишься сломать сразу все: регистратор, кронштейн, и даже собственные пальцы. Стоит отметить очень удобное расположение гнезда для microSD: извлечь ее из устройства проще простого, снимать его со стекла для этого не нужно.

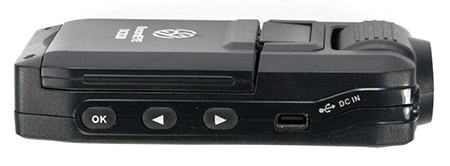

Разъем питания находится на водительской стороне, и хотя он выглядит очень похоже на стандартный Mini-USB, на самом деле им не является. По всей видимости, так было сделано из-за того, что кроме функции разъема для питания и USB-кабеля, он выполняет еще и функцию AV-разъема, к которому подключается специальный шнур из комплекта. В принципе, ничего страшного — до тех пор, пока не выйдет из стоя один из кабелей: Mini-USB-адаптер под прикуриватель и шнур для соединения с компьютером много где можно купить, а вот под такой разъем придется поискать.

Управление трудно назвать идеальным: меню на экране, а вот кнопки на обоих боках корпуса — можете себе представить, как нужно ставить руку, чтобы и все кнопки были в досягаемости, и экран не закрыть. Однако спасибо уже за то, что не расположили их на экране — мы с этим уже сталкивались, ничего хорошего в таком расположении нет. Разумеется, сами кнопки и их подписи с одного из боков при любом раскладе не будут видны, поэтому придется нащупывать и заучивать, благо, не так уж их много.

Угол обзора по горизонтали по субъективным впечатлениям весьма невелик (и не поэтому ли о нем молчит сайт и инструкция пользователя?): объектив явно обычный, не «рыбий глаз». Будучи установлен прямо за лобовым стеклом, регистратор захватывает то, что происходит перед автомобилем, но пространство по бокам от бампера уже оказывается неохваченным.

В остальном работа с устройством «в полевых условиях» никаких огорчений не принесла: видео пишется, фотографии снимаются, режимы переключаются.

Результаты работы

Дневное видео

За образцово-показательное нами было взято, естественно, максимальное поддерживаемое устройством разрешение — Full HD, 1920×1080 с частотой 30 кадров в секунду.

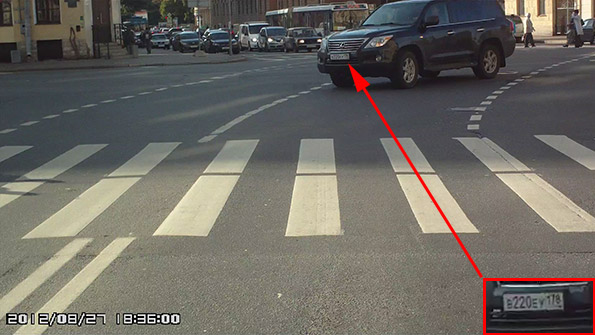

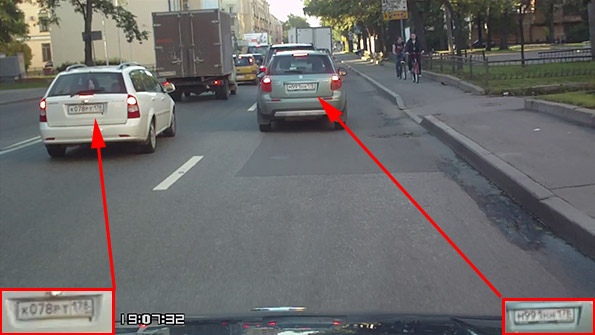

С нашим любимым тестом — номером автомобиля — в режиме Full HD регистратор справился без проблем и даже с некоторым шиком.

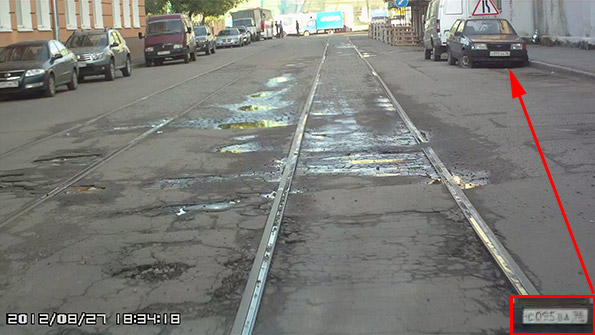

Перейдем к съемке в режиме 720P. Все тоже очень неплохо!

Отличная картинка. Если бы не роллинг шаттер (особенно хорошо заметный в начале ролика), можно было бы сказать, что RecordEYE DC820 «прыгнул» примерно в 3 раза выше головы — если сравнивать качество картинки со стоимостью устройства. Ну а так, будем считать, примерно в 2 с половиной 🙂 В любом случае, даже среди устройств с в 2 раза большей ценой, такая детализованная картинка — большая редкость.

Ночное видео

Перейдем к ночной съемке. Здесь мы тоже использовали режим Full HD.

После дневной съемки — полное разочарование, и это несмотря на то, что мы честно включили ночной режим. Похоже, весь смысл этого режима заключается в том, что картинка дико пересветливается, в результате чего ночь превращается в некий аналог сумерек, но шумы при этом вылезают совершенно безбожные. В общем, ночью этот регистратор снимает точно так же, как и большинство устройств своей ценовой категории. Мы называем это «ужас средней степени».

Звукоряд в меру громкий, чтобы не потерять тихих деталей, иногда чуть-чуть перегруженный, но не до постоянного «запила». Не отлично, но и не ужасно — где-то между тройкой и четверкой по пятибалльной шкале.

Несмотря на то, что фото ночное, цвета довольно неплохи, да и шумность отнюдь не фатальная. Совсем недавно так фотографировали мобильные телефоны среднего класса, но сейчас они это делают все-таки чуть-чуть лучше. Но все равно неплохо, особенно… вы угадали: особенно для недорогого видеорегистратора.

Оригиналы и справочная информация

Честных оригиналов видео в данной статье не будет, т. к. нам просто не удалось найти программу, которая смогла бы корректно вырезать из оригинального AVI, создаваемого видеорегистратором, 2-минутный кусок: в вырезанном куске то со звуком были разнообразные проблемы, то с изображением, несмотря на то, что метод кодирования выбирался Copy, а проигрываются эти файлы с помощью VLC media player совершенно без проблем. Таким образом, вам предлагаются видеофрагменты с оригинальным разрешением, но перекодированные с битрейтом 8 Мбит/с кодеком x264. Фото представлены оригиналами.

Информация о характеристиках видео (оригинального, не перекодированного), полученная с помощью программы MediaInfo.

Распространенный недочет (а точнее, головотяпство) — два канала в звуковой дорожке при явно монофоническом микрофоне. Впрочем, это всего лишь незначительно увеличивает размер файлов.

Совместная работа с компьютером и другими устройствами

Никакого ПО к видеорегистратору не прилагается ввиду очевидного отсутствия необходимости в нем: видеофайлы проигрываются подавляющим большинством плееров, а GPS отсутствует, так что специального проигрывателя с одновременным выводом положения на карте не нужно.

Выводы

Небольшой disclaimer, который, к сожалению, пришлось сделать частью раздела выводов в статьях о видеорегистраторах. Дорогой очередной неравнодушный читатель! Мы тоже знаем о существовании таких сайтов, как DealExtreme и AliExpress. Sapienti sat. Спасибо за внимание.

Странный видеорегистратор. В принципе, его можно отнести к верхнему краю бюджетных моделей: цена на момент публикации статьи составляла порядка 3,5 тысяч рублей. В то же время, если закрыть глаза на роллинг шаттер, дневная картинка — неожиданно качественная и детализованная, причем не только в Full HD, но и в 720p. Звук тоже вполне пристоен. При этом ночная съемкка — стандартно ужасная, полностью соответствующая среднестатистическому представителю данной ценовой категории. Добавим к этому поддержку H.264 и получим… именно что «странный видеорегистратор» :), который отличается от прочих представителей своей категории только одним свойством, но зато это свойство из разряда очень важных: качество видео при солнечном освещении. Наверное, примерно так и будет выглядеть потенциальный покупатель RecordEYE DC820: как человек, который не согласен выложить за видеорегистратор большую сумму, редко ездит ночью, неравнодушен к качеству видеоряда и не боится кидающихся под машину пешеходов и подрезающих авто (угол обзора мал, они могут не попасть на видеозапись), ожидая основных опасностей строго прямо по курсу. В общем, смелый человек 🙂
