Cpu cooler tuning что это
MSI CPU Cooler Tuning увеличивает производительность процессора на плате B460M Mortar
После релиза настольных процессоров Intel Core 10-го поколения основные производители материнских плат заговорили о возможности «разгона» на платах с чипсетами среднего и младшего уровня Intel H470, H410 и B460. Например, MSI представила функцию CPU Cooler Tuning, изменяющую лимиты мощности в сторону увеличения в зависимости от установленного кулера ЦП.

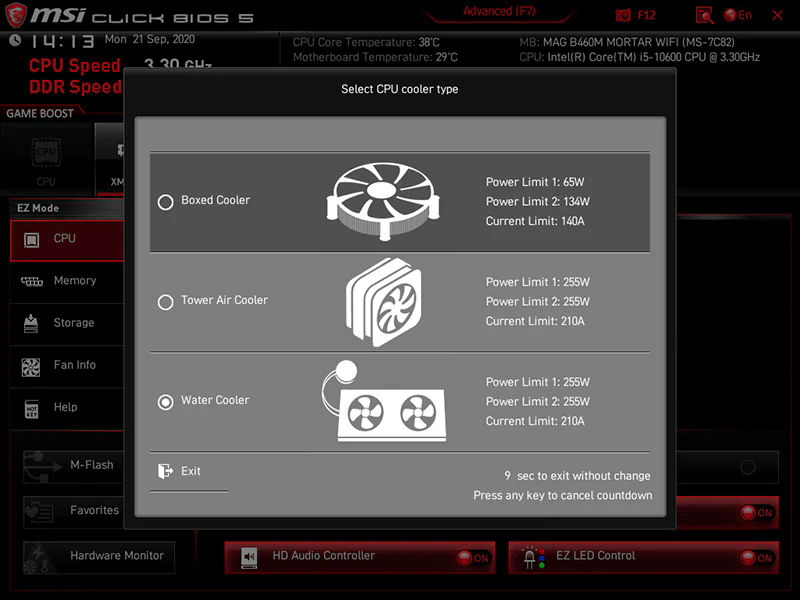

Тестирование проводилось на примере платы MAG B460M Mortar, силовая часть которой выполнена с запасом для разгона. При первой загрузке или каждый раз после очистки CMOS вам будет предложено выбрать тип системы охлаждения процессора после чего будет применяться соответствующий набор пределов мощности.
Если коротко, PL1 принимается равным паспортному TDP, а PL2 описывает ограниченный во времени (Tau) максимально допустимый предел мощности. Реализовано три типа СО: комплектный кулер (PL1=65 Вт), башня с тепловыми трубками (PL1=255 Вт) и СВО замкнутого типа (PL1=255 Вт).
MSI обещает, что настройка кулера будет доступна на материнских платах с чипсетами Intel Z490, B460 и H410. Если предложенные варианты вас не устраивают, можно самостоятельно скорректировать ограничение мощности в разделе «Overclocking Advanced CPU configuration».
Материнская плата MAG B460M Mortar работала в связке с процессором Intel Core i5-10600, а в качестве нагрузки был выбран рендеринг тестовой сцены BMW в пакете Blender 2.7. Для охлаждения применялся «боксовый» кулер Intel.
Как показано на графике, кулер с ограничением мощности 65 Вт поддерживал температуру процессора на уровне 70°C. Если выбрать ограничение мощности 95 Вт, производительность ЦП возрастает на
10%, но температуры достигают 89°C. Наконец, «педаль газа в пол» при Power Limit 255 Вт приводит к нагреву до 100°C и троттлингу, что видно по мизерному выигрышу во времени рендеринга. Не забываем, что тесты проводилась на самом простом кулере, а в случае использования даже простой башни результаты будут лучше.
Как настроить скорость вращения вентиляторов на материнской плате
Содержание
Содержание
«Возьми этот вентилятор. Он умеет управлять оборотами и работает бесшумно», — говорили форумные эксперты. Юзер послушал совет и купил комплект вертушек с надписью «silent». Но после первого включения системы компьютер улетел в открытое окно на воздушной тяге завывающих вертушек. Оказывается, вентиляторы не умеют самостоятельно контролировать обороты, даже приставка «бесшумный» здесь ничего не решает. Чтобы добиться тишины и производительности, необходимо все настраивать вручную. Как это сделать правильно и не допустить ошибок — разбираемся.
За режимы работы вентиляторов отвечает контроллер на материнской плате. Эта микросхема управляет вертушками через DC и PWM. В первом случае обороты вентилятора регулируются величиной напряжения, а во втором — с помощью пульсаций. Мы говорили об этом в прошлом материале. Способ регулировки зависит от вентилятора: некоторые модели поддерживают только DC или только PWM, другие же могут работать в обоих режимах. Возможность автоматической регулировки оборотов вентиляторов появилась недавно. Например, даже не все материнские платы для процессоров с разъемом LGA 775 могли управлять вертушками так, как это делают современные платформы.
С развитием микроконтроллеров и появлением дружелюбных интерфейсов пользователи получили возможность крутить настройки на свой вкус. Например, можно настроить обороты не только процессорного вентилятора, но и любого из корпусных и даже в блоке питания. Сделать это можно двумя способами: правильно или тяп-ляп на скорую руку.
Регулировка
Начнем с примитивного метода — программная настройка в операционной системе или «через костыли», как это называют пользователи. Настроить обороты вентилятора таким способом проще всего: нужно установить софт от производителя или кастомную утилиту от ноунейм-разработчика (что уже намекает на возможные танцы с бубном) и двигать рычажки. Нельзя сказать, что это запрещенный способ и его нужно избегать, но есть несколько нюансов.
Во-первых, не все материнские платы поддерживают «горячую» регулировку. PWM-контроллеры — это низкоуровневые микросхемы, которые управляются таким же низкоуровневым программным обеспечением, то есть, BIOS. Чтобы «достать» до микросхемы из системы верхнего уровня (операционной системы), необходима аппаратная поддержка как в самой микросхеме, так и на уровне драйверов от производителя. Если в актуальных платформах с такой задачей проблем не возникнет, то системы «постарше» заставят юзера потанцевать с настройками.
Во-вторых, программный метод управления вентиляторами хорош в том случае, если пользователь не занимается частой переустановкой ОС или не использует другие системы, например, Linux. Так как управлением занимается программа, то и все пользовательские настройки остаются в ней. Сторонний софт для аппаратной части компьютера — это никто и ничто, поэтому доступ к постоянной памяти, в которой хранятся настройки BIOS, получают только избранные утилиты.
В остальных случаях конфигурация будет сбрасываться каждый раз, когда юзер удалит фирменный софт или загрузится в другую систему. А компьютер снова попытается вылететь в окно при включении или перезагрузке — BIOS ничего не знает об отношениях вентиляторов и «какой-то» программы, поэтому будет «топить» на всю катушку, пока не загрузится утилита из автозагрузки.
Между прочим, это уже третье «но»: любой софт для управления системником придется добавлять в автозагрузку. Он заочно обещает быть самым прожорливым процессом в системе и снижать производительность, скорость отклика системы, а также стать причиной фризов в играх.
Верный путь компьютерного перфекциониста — один раз вникнуть в настройки BIOS и всегда наслаждаться тихой работой ПК. Причем сразу после включения, без дополнительного софта в автозагрузке и кривых драйверов, которые с удовольствием конфликтуют с другими программами для мониторинга, игровыми панелями и даже софтом для настройки RGB-подсветки. Тем более, интерфейс биоса уже давно превратился из древнего DOS-подобного в современный, с интуитивными кнопками, ползунками и даже с переводом на русский язык.
Что крутить?
BIOS материнских плат устроен примерно одинаково — это вкладки, в которых сгруппированы настройки по важности и категориям. Как правило, первая, она же главная вкладка, может содержать общую информацию о системе, какие-либо показания датчиков и несколько основных параметров, например, возможность изменить профиль XMP или включить режим автоматического разгона процессора. При первой настройке UEFI (BIOS) платы открывается именно в таком режиме, после чего пользователь может самостоятельно решить, что ему удобнее: упрощенное меню или подробный интерфейс. Мы рассмотрим оба варианта.
Здравый смысл, выведенный опытом и страхами перфекционистов, гласит, что любой современный процессор будет функционировать бесконечно долго и стабильно, если в нагрузке удержать его в пределах 70-80 градусов. Под нагрузкой мы понимаем несколько суток рендеринга фильма, продолжительную игровую баталию или сложные научные расчеты. Поэтому профиль работы СО необходимо строить, исходя из таких экстремумов — выбрать минимальные, средние и максимальные обороты вентиляторов таким образом, чтобы процессор в любом режиме оставался прохладным.
Чтобы добраться до настроек, необходимо войти в BIOS. Попасть в это меню можно, нажав определенную клавишу во время включения компьютера. Для разных материнских плат это могут быть разные команды: некоторые платы открывают BIOS через F2 или Del, а другие только через F12. После удачного входа в меню пользователя встретит UEFI, где можно сразу найти пункт для настройки вертушек. ASUS называет это QFan Control, остальные производители именуют пункт схожим образом, поэтому промахнуться не получится.
Компьютерные вентиляторы делятся на CPU FAN, Chassis FAN и AUX FAN. Первый тип предназначен для охлаждения процессора, второй обозначает корпусные вентиляторы, а третий оставлен производителем как сквозной порт для подключения дополнительных вентиляторов с выносными регуляторами. Он не управляет скоростью вертушек, а только подает питание и следит за оборотами. Для настройки оборотов подходят вентиляторы, подключенные как CPU FAN и CHA FAN.
Выбираем тот узел, который необходимо настроить, и проваливаемся в график.
В настройках уже есть несколько готовых профилей: бесшумный Silent, Standart — для обычных условий и Performance (Turbo) — для систем с упором в производительность. Конечно, ни один из представленных пресетов не позволит пользователю добиться максимальной эффективности.
Поэтому выбираем ручной режим (Manual, Custom) и обращаем внимание на линию.
График представляет собой систему координат, на которой можно построить кривую. В качестве опор, по которым строится линия, выступают точки на пересечении значений температуры и оборотов вентилятора (в процентах).
Чтобы задать алгоритм работы вентиляторов, необходимо подвигать эти точки в одном из направлений. Например, если сделать так, как показано на скриншоте ниже, то вентиляторы будут всегда работать на максимальных оборотах.
Если же сдвинуть их вниз, то система охлаждения будет функционировать со скоростью, минимально возможной для данного типа вентиляторов.
Если настройка касается вентилятора на CPU, то жертвовать производительностью СО ради пары децибел тишины не стоит. Лучше «нарисовать» плавный график, где за абсолютный минимум берут значение 30 градусов и минимальную скорость вентиляторов, а за абсолютный максимум — 75-80 градусов и 90-100% скорости вертушек. Этого будет достаточно даже для мощной системы.
В случае с корпусными вентиляторами такой метод может не подойти. Во-первых, «нос» каждого вентилятора можно настроить индивидуально на одну из частей системы: корпусные вертушки могут брать за точку отсчета как температуру чипсета, так и датчики на видеокарте, датчики в районе сокета и даже выносные, которые подключаются через специальный разъем. Настроить такое можно только в ручном режиме.
В таком случае придется работать без наглядного графика и представлять систему координат с точками в уме. Например:
Здесь настройка вентиляторов заключается не в перетаскивании точек на графике, а в ручной установке лимитов цифрами и процентами. Нужно понимать, что соотношение Min. Duty и Lower Temperature — это первая точка на графике, Middle — вторая, а Max — третья.
Один раз крутим, семь раз проверяем
После настройки необходимо проверить эффективность работы системы охлаждения. Для этого можно использовать любой софт для мониторинга. Например, HWInfo или AIDA64. При этом не забываем нагрузить систему какой-нибудь задачей: запустить бенчмарк, включить конвертацию видеоролика в 4К или поиграть 20-30 минут в требовательную ААА-игру.
Настройка системы охлаждения — это индивидуальный подбор параметров не только для конкретной сборки, но даже для разных вентиляторов. Ведь они отличаются не только радиусом и формой лопастей, но и предназначением — некоторые модели выдают максимальный воздушный поток, другие рассчитаны на высокое статическое давление. Поэтому не всегда одни и те же настройки будут одинаково эффективны в любой конфигурации.
MSI оптимизирует работу процессора под используемый тип охлаждения при помощи CPU Cooler Tuning
Бывают моменты, когда производительность процессора снижается из-за неспособности системы охлаждения справиться с выделяемым теплом. В такие моменты процессор попросту снижает рабочую тактовую частоту, чтобы не перегреваться и оставаться в рабочем состоянии. MSI решила помочь пользователям избавиться от такой проблемы и добавила в свои материнские платы функцию CPU Cooler Tuning.
CPU Cooler Tuning позволяет заранее объяснить материнской плате какой тип кулера будет использоваться для охлаждения центрального процессора. Это ограничит производительность процессора на том уровне, на котором позволит система охлаждения. Например, можно выбрать три вида охлаждения: боксовый кулер, башенный кулер и систему жидкостного охлаждения.
Каждое охлаждение способно отвести определенное количество тепла. Очевидно, чем эффективнее охлаждение, тем дольше процессор будет работать на повышенных частотах, однако и тепловыделение будет повышенным. Чтобы оптимально настроить рабочую частоту и тепловыделение процессора необходимо выбрать тот профиль, который соответствует вашей системе охлаждения.
В качестве очередного примера MSI протестировала процессор Intel Core i5-10600 с боксовым кулером и разными типами охлаждения в BIOS. При выборе профиля “боксовый кулер” вы получите максимальную производительность и самую низкую температуру, так как система охлаждения без проблем справляется со своей задачей. Если выбрать “башенный кулер” или “систему жидкостного охлаждения”, то частоты процессора увеличатся, однако из-за высоких температур процессор сам будет их занижать, что сказывается на производительности.
MSI CPU Cooler Tuning отлично подойдет для пользователей, не имеющих больших знаний в компьютерных комплектующих. Даже для продвинутого пользователя функция не будет бесполезной – можно ограничить тепловыделение процессора или грамотно оптимизировать его. Новая функция доступна на материнских платах MSI с наборами системной логики H410, B460 и Z490.
Зачем нужна опция MSI CPU Cooler Tuning?
Материнские платы от MSI на базе чипсета Intel B460 позволяют разгонять заблокированные процессоры десятого поколения от Intel путем простого «снятия лимитов», но не забывайте, что этот шаг неминуемо приведет к увеличению рабочей температуры CPU. Именно поэтому в MSI создали специальную опцию, которая называется CPU Cooler Tuning (доступна на платах с чипсетами Intel Z490, B460 и H410), она «выскакивает» сразу при первом включении ПК (и заходе в BIOS).

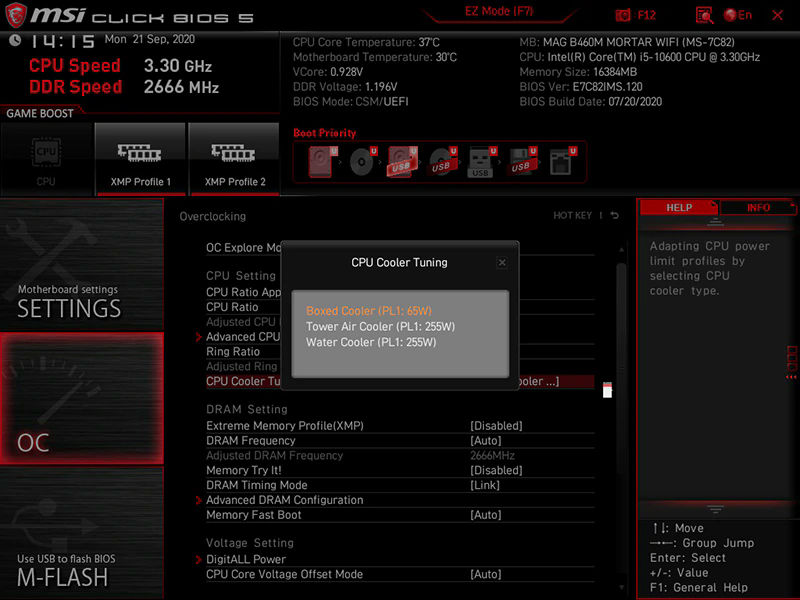

В выпадающем меню владельцу необходимо выбрать один из трех вариантов: Boxed Cooler (65W), Tower Air Cooler (255W) и Water Cooler (255W). Далее нажимаем F10 и выходим из BIOS.
Операция призвана упростить процесс «нахождения» оптимального баланса между рабочей температурой ЦП и приемлемым TDP, то есть производительности (без лишних дополнительных настроек).

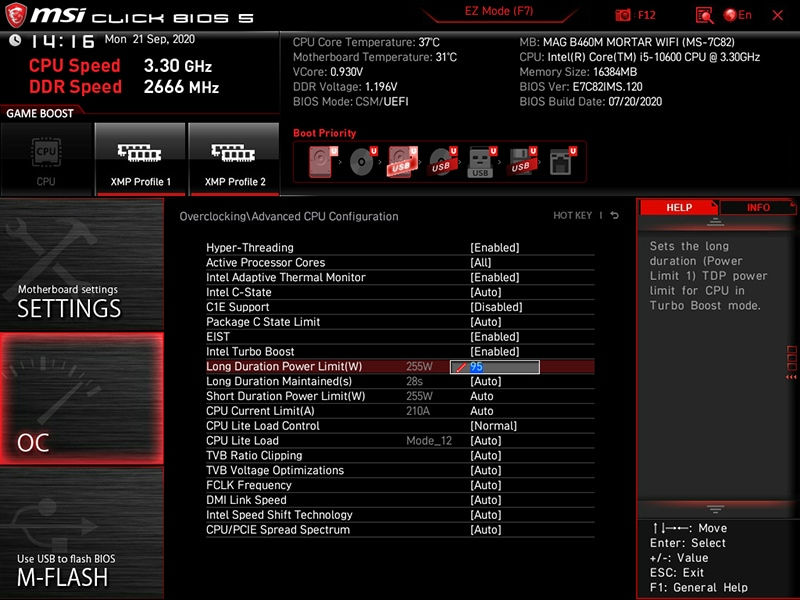

Выбранные лимиты (PL1 и PL2) всегда можно скорректировать во вкладке «Overclocking/Advanced CPU Configuration».

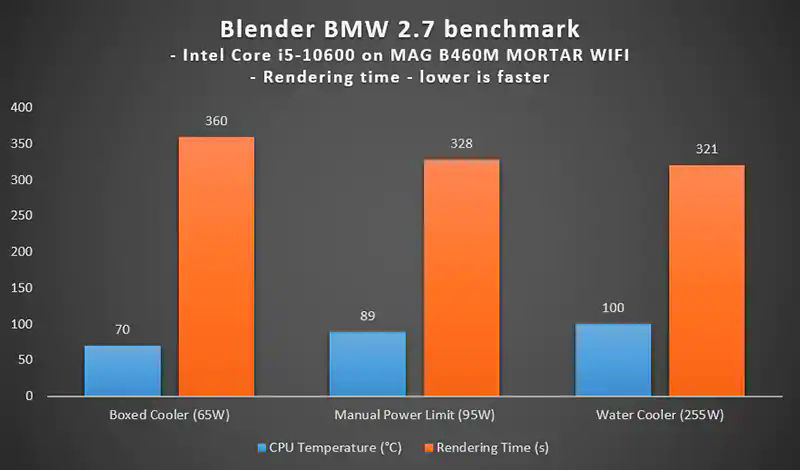

Как упомянутые лимиты влияют на мощность CPU? Ответ на графике ниже. На нем опубликованы результаты Intel Core i5-10600 в режимах 65 Вт («боксовый кулер»), 95 Вт и 225 Вт (СВО). В тесте использовалась материнская плата MSI MAG B460M Mortar.
Функция MSI CPU Cooler Tuning ограничивает мощность в зависимости от кулера
С релизом десятого поколения процессоров Intel Core чипмейкер несколько изменил подход к пределам мощности. Производители материнских плат воспользовались новый функцией хитро, внедрив функцию принудительной фиксации большего лимита мощности и на бесконечный период вместо 56 секунд, положенным по спецификациям Intel. В скором времени в BIOS материнских плат MSI появится пункт CPU Cooler Tuning, позволяющей в пару кликов задать расширенные лимиты мощности под кулеры разного класса.
Функция MSI CPU Cooler Tuning появляется каждый раз при обнулении настроек BIOS и при первой сборке ПК с материнскими платами на чипсетах Intel Z490, B460 и H410. Количество настроек скудно: либо выбирается стандартный BOX-кулер Intel и 65 Вт в состоянии PL1 и 134 Вт в PL2, либо воздушный кулер или СЖО с одинаковыми настройками по 255 Вт мощности для обоих состояний.
При этом возможность самостоятельно и точно указать лимит в пункте “Overclocking Advanced CPU configuration” сохраняется.
Естественно, увеличение лимитов сказывается не только на частотах работы, но и на температурах. Если в стоковом состоянии с 65 Вт мощности температура была 70 градусов и время рендера сцены в Blender BMW27 составило 360 секунд, то с предустановкой на водяное охлаждение с 255 Вт лимитом и температурой уже под сотню рендер занял 321 секунду.
