Cl слот в телевизоре для чего
Что такое адаптер CI и cam модуль для телевизора
CI-модуль (САМ-модуль CI+) – это слот, расположенный на задней панели устройства. Данная система позволяет пользователю обеспечить доступ к ранее зашифрованному контенту, поставляемому через спутниковое ТВ. Это актуально, когда имеют место недоступные каналы, или имеется некоторая база данных, к которой нужно открыть доступ, к примеру, к фильмам или анимации.
Расшифровывается данная аббревиатура как Conditional Access Module (модуль условного доступа ci cam), сам же модульный элемент вставляется в специальный слот CI (common interface).
Как это работает
Предусматривается размещение в CAM-модуль некоторой смарт-карты для последующего декодирования, которая предоставляется провайдером спутникового или кабельного телевидения.
Смарт карта и кам модуль для телевизора от оператора спутникового тв МТС
Без данной карты работать модуль не будет, учитывая тот факт, что все данные, актуальные для дешифровки, находятся непосредственно на этом элементе. Наличие данной карты представляет собой доступ к платному материалу, предоставленному провайдером услуги.
Все ли ТВ комплектуются кам модулем
Как правило, CAM-модуль входит непосредственно в комплект поставки к телевизору. Но можно отметить, что далеко не все телевизоры оснащаются данным приспособлением.
В том случае, когда модульный элемент отсутствует, его потребуется в дальнейшем приобрести отдельно. Как вариант, поставщики услуг смогут предоставить данное оборудование непосредственно с самим сервисом. Однако, его предлагают зачастую в аренду за весьма небольшие средства.
Как модуль Триколор
Преимущества использования кам модуля для телевизора
Главным достоинством можно назвать то, что когда имеется встроенный cam модуль, то количество необходимого оборудования для трансляции телевидения минимально.
Тогда не потребуется приставка для приема цифрового ТВ, а также тюнер, используемый для трансляции спутникового телевидения.
К преимуществам также стоит отнести:
Как происходит декодирование
Поставка контента в рамках цифрового телевидения выполняется непосредственно в зашифрованном виде. Чтобы разблокировать данный сигнал потребуется код, который изменяется провайдером непосредственно по приведенному алгоритму.
Передача осуществляется с декодирующей смарт-карты, которая выдается провайдером непосредственно при покупке услуги.
Каналы, специально оплаченные, а также входящие в план тарифа будут в дальнейшем разблокированы.
Иные каналы останутся непосредственно закрытыми. Чтобы разблокировать, дополнительно нужно позаботиться о специальных тюнерах.
Осуществляется прием данных сигналов, для кабельного ТВ в стандарте DVB-C/DVB-C2, в то время как для спутникового – DVB-S/DVB-S2.
Как подключить кам модуль к ТВ: установка и настройка
В зависимости от конкретной модели, кам модуль может подключаться непосредственно через слот CI или же через отдельный адаптер, поставляемый непосредственно в комплекте с ТВ.
Устанавливается модульное устройство на задней панели телевизора:
Как и куда правильно вставить cam-модуль на телевизоре
В первом случае потребуется выполнить следующее:
Установка через адаптер CI
Поставляется адаптер в комплекте с ТВ. Если элемент утрачен, можно совершить его покупку в специальном сервисном центре.
Процесс установки выглядит следующим образом:
Как выполняется установка и настройка CAM модуля:
Что такое слот CI в телевизоре
Подключение спутникового телевидения в некоторых регионах нашей страны – единственная возможность смотреть большое количество телеканалов в хорошем качестве. Комплект оборудования для подключения такого типа телевидения включает в себя спутниковую тарелку, конвертер, карту доступа и ресивер либо CAM модуль. Последний предназначен для телевизоров, оборудованных слотом CI. Что это такое – рассмотрим в статье ниже.
Назначение слота CI в телевизоре
Слот CI предназначен для просмотра платных каналов телевидения. Аббревиатура CI означает Common Interface. Этот интерфейс разработан для подключения к телевизору различных CAM модулей. В современных телеприемниках марок Samsung, Sony, LG, Philips и других уже есть и встроенный тюнер, и поддержка модулей нового стандарта.
Место расположения CI Card – задняя панель телевизора. Слот нужен для поддержки коммон интерфейс модуля. Пользователь может значительно расширить возможности не только просмотра, но и записи, сохранения платных каналов. Поддержка CI в телевизоре имеет множество преимуществ.
Стандарты CI и CI+
Как было сказано выше, интерфейс CI используется для подключения такого устройства, как CAM модуль, что позволяет пользователям смотреть закодированные платные телеканалы. Но CI считается уже устаревшим вариантом по сравнению с усовершенствованной версией CI+.
В настоящее время большинством крупных операторов выпускается модуль CI+. Это устройство производится по новому стандарту, работает еще лучше, защищено от пиратского использования, имеет доступ к платным телевизионным каналам. В интерфейсе CI+ имеется защита от копирования данных между модулем CAM и телевизором. В любых моделях телеприемников, где был установлен CI, поддерживается и CI+.
Что такое смарт карта
Смарт карта в телевизоре представляет собой обыкновенную пластиковую карточку. Она должна иметь два обязательных элемента, без которых ею просто невозможно пользоваться:
Присутствие смарт карты позволяет не только смотреть различные каналы, но и в полной мере наслаждаться отличным изображением и качественным звуком. С помощью этого маленького устройства телевизор преобразует зашифрованные каналы. Обладатель карты может, обратившись в компанию, установить или отключить какие-то каналы. Если денежный лимит на смарт-карте закончился, она не будет функционировать до пополнения средств.
Смарт карта позволяет наиболее полно использовать возможности телевидения.
Смарт карта устанавливается в САМ модуль, а уже после этого – в телевизор.
Как установить смарт карту в телевизор
Перед установкой убедитесь, что модель вашего телевизора поддерживает подобное оборудование. Установка смарт карты не представляет сложности.
После установки телевизор можно включить. На его мониторе появится надпись о появлении нового оборудования. Некоторые программы придется настраивать вручную, но большинство каналов у любых производителей включаются автоматически.
Если в телевизоре нет специального разъема для установки смарт карты, необходимо приобрести ресивер (ТВ приставку). Установка карты в ресивер производится аналогичным образом, как и в телевизионный адаптер.
Возможные проблемы и их решение
Если модуль был установлен, но не подключился, возможно, что-то было сделано неверно.
Телевизор является одним из самых распространенных и востребованных приборов в квартире. Такое усовершенствование как слот CI дает возможность сократить количество используемого оборудования при подключении спутникового ТВ. Поэтому аппаратура подобного типа имеет популярность у потребителя.
Что такое модуль CAM и зачем нужен CI-слот в телевизоре
Содержание
Содержание
Современные телевизоры разрабатывают так, чтобы владелец получил максимальный доступ к разным источникам сигнала при минимуме дополнительных средств. Пользователю неудобно, например, управлять отдельным спутниковым тюнером или приставкой для приема цифровых каналов кабельного телевидения. Куда проще, когда нет дополнительных устройств, потому что всё встроено в телевизор и управляется с одного пульта. В современных моделях телевизоров это реализовано. Но нужно решить вопрос с ограничением доступа к контенту для обеспечения прав на интеллектуальную собственность. Компании, предоставляющие контент, решают его с помощью CAM-модулей и CI.
Что такое CI и CAM-модуль
CI (Common Interface) представляет собой слот, расположенный на задней панели телевизора. Также может называться PCMCIA-разъем. Common Interface — система, с помощью которой обеспечивается доступ владельца устройства к зашифрованному контенту. В основном, в качестве контента выступают телеканалы, но может выдаваться доступ, например, к базе фильмов и анимации.
«CAM» расшифровывается как «Conditional Access Module». CAM-модуль вставляется в слот CI. В CAM-модуль помещают декодирующую смарт-карту от поставщика контента (провайдера кабельного или спутникового телевидения). Без нее CAM-модуль работать не будет, так как вся необходимая для дешифровки информация находится именно на карточке и считывается с нее в процессе работы. По сути, CAM-модуль — это адаптер для карты доступа к лицензионному/платному контенту провайдера. Смарт-карта содержит микрочип. Он обеспечивает идентификацию конкретного абонента в сети оператора и разблокировку контента в соответствии с тарифным планом.
CAM-модуль обычно входит в комплект поставки телевизора. Если же его по какой-то причине нет, а CI-слот есть, то модуль придется покупать отдельно. Как вариант, провайдеры контента предоставляют CAM-модули вместе с услугой. Обычно его предлагают в аренду за небольшие деньги.
Как происходит декодирование
Поставщики цифрового контента — кабельных телевизионных или спутниковых каналов — передают его в зашифрованном виде. Для того, чтобы разблокировать сигнал зашифрованных каналов, нужен код, изменяемый провайдером по определенному алгоритму.
Этот код через CAM-модуль передается с декодирующей смарт-карты, выданной провайдером, в тюнер. В результате те каналы, которые оплачены и входят в тарифный план, будут разблокированы, а другие останутся закрытыми. При изменении тарифного плана провайдер удаленно меняет коды на смарт-карте, открывая или закрывая каналы пользователю.
Таким образом можно разблокировать каналы цифрового кабельного или спутникового телевидения.
Для того, чтобы было, что разблокировать, телевизор должен быть оснащен соответствующими тюнерами. Прием сигналов кабельного телевидения осуществляется с помощью тюнеров — DVB-C или DVB-C2, а спутникового — DVB-S или DVB-S2. Также для приема спутникового телевидения необходимо наличие антенны, принимающей сигнал со спутника. Кабельное телевидение провайдер передаст по кабелю.
Почему CI и CAM-модуль удобнее
Главным плюсом использования CI и CAM-модулей, встроенных в телевизор, является то, что при этом уменьшается количество используемого оборудования. Вам не нужна приставка для приема цифровых кабельных каналов или отдельный тюнер для спутникового телевидения. Перечислим положительные моменты:
Разновидности CAM-модулей и CI
В зависимости от исполнения CI может поддерживать установку одной или двух карт доступа. Зачем это может потребоваться? Например, в том случае, если вы хотите получать контент от двух провайдеров. Сейчас кроме CI встречается CI+. Это обновленная версия системы с повышенной степенью защиты от пиратства. В CI+ реализованы такие возможности для оператора, как запрет на запись программ, разрешение на разовый просмотр медиаконтента или запрет на рекламу.
CAM-модули бывают двух типов:
Односистемные модули умеют работать только с одним определенным типом кодировки. Обычно провайдеры контента поставляют их вместе со смарт-картой при заключении договора. Поэтому при смене провайдера потребуется другой модуль, обеспечивающий раскодирование сигнала в другой сети.
Универсальные модули поддерживают несколько алгоритмов кодировки. В этом случае в CAM-модуль можно устанавливать карты разных провайдеров-операторов. Устройство автоматически определит, какой алгоритм декодирования использовать в конкретном случае. При наличии универсального модуля достаточно получить только смарт-карту у провайдера.
Какие еще устройства оснащают слотами CI
Кроме телевизоров, слотами CI и CI+ оснащают ресиверы для приема спутникового телевидения и некоторые телевизионные приставки для приема цифрового и кабельного телевидения. При этом слоты для CAM-модуля имеются в моделях приставок, по стоимости сопоставимых с телевизором. В недорогих моделях такие слоты обычно отсутствуют.
В результате пользователь приставки, оснащенной тюнером DVB-C, но не имеющей CI-слота, не сможет смотреть все каналы кабельного телевидения, так как они закодированы провайдером. Если CAM-модуль отсутствует, будет доступен только ограниченный круг передач, которые не кодируются провайдером. Обязательно учитывайте этот момент при планировании покупки и подключении к поставщикам медиаконтента.
Что такое слот CI в телевизоре
Телевизор занимает ведущее место в рейтинге вещей для обеспечения комфортной жизни человека. Он создает семейный досуг, дает возможность совместного проведения времени перед экраном за просмотром фильма или любимой передачи.
Современные телевизионные технологии не стоят на месте. Сегодня они нацелены на создание дополнительных удобств для зрителя. Положительные отклики у пользователей вызывают появившиеся на рынке устройства Smart TV. Они обладают многочисленными преимуществами перед традиционными моделями телеприемников и рядом особенностей при эксплуатации.
Что такое слот для CI в телевизоре
На задней панели телевизора расположены места для подключения кабелей и карт памяти. В их числе широкий разъем для модуля Common Interface (CI), открывающего возможность просмотра закодированных каналов.
К CI — слоту подключаются следующие устройства:
CI – слот выгоден пользователю и поставщику услуг. Кроме просмотра закодированных каналов зритель имеет возможность отключать рекламу во время просмотра, записать или сохранить понравившейся материал. Телеканал получает защиту от незаконного просмотра своего контента.
Чтобы не допустить записи и копирования сигнала разработана новая версия модуля Common Interface CI+. При его использовании запись может быть сделана только с разрешения владельца, допустимо ограничение количества просмотров отдельных передач и фильмов, запрещена перемотка рекламы и запись информации на жесткий диск. Маркировка коробки телеприемника снабжена информацией о версии CI.
Особенности и преимущества модуля CI
Благодаря многочисленным преимуществам выбор покупателей аналогичных продуктов происходит в пользу интерфейса подключения CI.
Его основные превосходства:
Подведем итоги. CI-слот позволяет смотреть высококачественные фильмы, сериалы, передачи, экономит денежные средства, заботиться о зрении.
Важно! Установка ресивера предполагает использование двух пультов дистанционного управления. Подключив CI пользователь будет управлять техникой одним устройством, что значительно удобнее.
Установка модуля CI
Правильное проведение самостоятельного подключения основано на подробном изучении инструкции и соблюдения требований рекомендаций производителя устройства.
Внимание! Перед установкой телеприемник должен быть отключен от сети электропитания.
САМ-модуль можно подключить через:
Алгоритм проведения работ при первом варианте:
Алгоритм проведения работ при втором варианте:
Внимание! Электронный чип на карте должен находится сверху.
Настройка модуля CI
После установки модуля необходимо настроить каналы. Надпись на экране телевизора сообщит о подключении нового устройства. В настройках выбирается пункт CI или CI+. Далее выбирается автоматический поиск каналов. На раскодировку каналов потребуется некоторое количество времени. Процесс настройки завершится автоматически.
Далее можно выбрать любимый канал и наслаждаться просмотром.
Справка! Процесс установки и настройки идентичен для всех моделей устройство не зависимо от фирмы-производителя.
Что делать, если модуль CI не подключается
Нередки ситуации, когда после установки САМ-модуля на экране телеприемника отсутствует изображение. Проблема можно разрешить самостоятельно или обратившись за консультацией к поставщику услуг.
Важно! Если адаптер и карты установлены правильно, а каналы не настраиваются, следует обратиться в сервисный центр и вызвать специалиста.
Сам-модули прекрасно заменяют привычные ресиверы. Им не требуется дополнительное место, отдельный пульт и розетка. Поэтому они пользуются популярностью среди потребителей телевизионного контента.
Слот CI+ (common Interface plus) назначение, описание
Что такое слот CI+ CI slot
Сommon interface что это — это слот расширения, сейчас устанавливается во всех телевизорах имеющих цифровые тюнеры стандарта DVB, это не что иное как электронный модуль с слотом, в слот устанавливается CAM модуль, а в модуль карточка доступа.
Для чего нужен CI слот
Цифровое вещание стандарта DVB можно кодировать. Кодирование применяют телеканалы которые вещают по платной подписке через спутники. Кодирование также используют кабельные операторы. Предоставляя клиенту карточки доступа и CAM модули, телеканалы открывают доступ к просмотру определённого пакета телепрограмм.
CI сравнение с CI+
CI — Common Interface представляет собой интерфейс разработанный для подключения к телевизору различных устройств, наиболее широко используется для подключения CAM модулей, это позволяет просматривать кодированные телевизионные сигналы, (со спутника или кабельного телевидения, эфирное тоже можно кодировать но это практически не делеается), то есть телепрограммы предоставляемые для просмотра пользователям на платной основе. На нынешнее время интерфейс CI отошёл в прошлое и заменён усовершенствованным интерфейсом CI+.
ci и ci+ в чем разница
Различие между ними в том, что CI Plus или Common Interface Plus реализована форма защиты от копирования между модулем условного доступа (CAM) и телевизионным приемником. стандарт CI + совместим с CI cтарыx телевизионных приемников, которые имеют CI.
CAM модули (Conditional-access module), что это
Cam модуль, это модуль условного доступа, он поддерживает алгоритм раскодирования цифрового видео, одним словом CAM модуль это декодер, а картчка доступа ключ к коду. Самих систем кодирования придумано довольно много Conax, Irdeto, Viaccess, VideoGuard.
Типов CAM модулей существует очень много, модули выпускаются как правило под определённый протокол кодирования, даже кабельные провайдеры выпускают свои модули доступа.
Как выбрать CAM модуль, профессиональные САМ модули

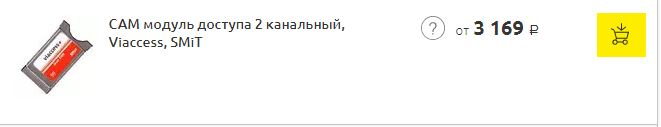

Итак при выборе CAM модуля вы столкнотесь с большим количеством различных модулей, пример наличия CAM модулей в магазине список САМ модулей в продаже. Есть модули одноканальные, двух канальные и даже 8 или 16 канальные. Но сначала, Вам надо определить, для какой кодировки вам нужен CAM модуль, например вы знаете, что вы собираетесь смотреть телеканал который использует кодировку Viaccess. Поэтому смотрим только такие CAM модули. Но теперь есть вопрос по цене и количеству каналов.
Что означает 2 канальный или многоканальный CAM модуль
Если у вас телевизор который имеет в комплекте два цифровых тюнера, то конечно вам надо купить 2 канальный CAM модуль и стоит он порядка 40-50$
Какие преимущества вы получите в этом случае, телевизоры с двумя тюнерами, умеют показывать видео картинка в картинке, вы сможете смотреть одновременно два канала.
Многоканальные CAM модули — многоканальные модули это уже профессиональное оборудование. Если надо одновременно показывать или транслировать много каналов, в этом случае надо покупать многоканальные CAM модули. Их используют как правило провайдеры кабельного телевидения или крупные фирмы например отели. Для быта они не нужны.
Как работает раскодирование телепрограмм?
При приёме кодированной телепрограммы ресивером (тюнером) для правильной обработки сигнала ему надо знать алгоритм шифрования.
Ведущие кодировки используют следующий принцип кодирования, с телевизионным сигналом посылается запрос на получение ключа доступа, например один раз в 3 минуты, ресивер получив запрос с эфира подаёт запрос в CAM модуль, модуль обращается к карточке доступа, получив информацию с карточки, модуль генерирует ответный код доступа, который передаётся в ресивер (тюнер). Тюнер понимает какой надо применять алгоритм раскодировки сигнала и производит раскодировку телевизионного сигнала.
В современных системах реализовано также передачу информации о активных карточках. Пример вы купили доступ к НТВ с ежемесячной подпиской, вы забыли заплатить абонплату. При приёме телесигнала будет передано информацию о том что ваша карточка не активна и вы не можете смотреть телепрограммы. После оплаты номер вашей карточки активируется и вновь смотрите телепередачи.
