Что такое Vault?
Программное обеспечение Vault для управления данными помогает специалистам в сфере проектирования и строительства организовывать и отслеживать процессы создания, моделирования и документирования данных, а также управлять ими.
Для быстрого доступа к файлам их можно поместить в одну папку. Сохраняются все версии файлов, что исключает утерю или перезапись конкретной версии. В хранилище находятся все версии файлов и их зависимости, то есть история всех изменений в проекте по ходу работы над ним. Также сохраняются все свойства файла для быстрого поиска и извлечения.
При совместной работе над проектом все файлы и связанные с ними данные хранятся на сервере, чтобы все пользователи имели к ним доступ. Каждый член проектного коллектива должен иметь уникальное имя пользователя и пароль. Если пользователь уже выдал файл, то другим пользователям не разрешается его редактировать. После сдачи файла обратно в хранилище пользователи могут обновить копии этого файла до последней версии.
Autodesk Vault состоит из двух основных компонентов: клиента и сервера. Дополнительные компоненты, например надстройки, файловый сервер и рабочий процесс помогают оптимизировать экосистему управления данными.
Клиент Vault позволяет выполнять функции управления документами, например выдавать и возвращать файлы или копировать проекты. На сервере хранятся эталонные копии всех файлов. Благодаря тому, что все данные хранятся в стандартной централизованной папке, команда проектировщиков имеет общий доступ к информации и может управлять ей. Это централизованное местоположение называется хранилищем. При первом запуске клиента Vault следует выбрать хранилище, в которое необходимо выполнить вход, прежде чем можно будет начать управление данными.
Что такое хранилище?
Хранилище представляет собой среду управления и хранения документов проекта. Оно содержит два основных компонента: реляционную базу данных и хранилище файлов.
Устанавливаются отдельные компоненты программного обеспечения для сервера и клиентских приложений.
Сервер Vault

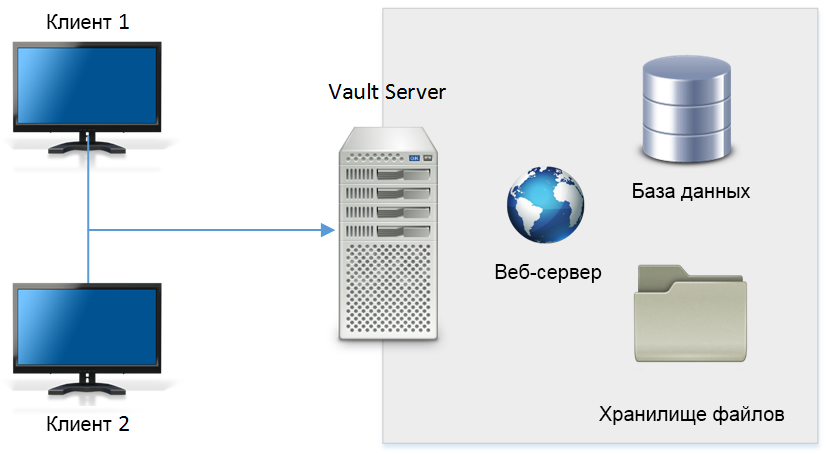

Сервер Vault состоит из трех компонентов: веб-сервера, базы данных и хранилища файлов. На следующем рисунке показана стандартная конфигурация компонентов.
Сервер базы данных
Сервер базы данных отслеживает связи между данными. Он работает по принципу библиотечного каталога и содержит все индексы и указатели, позволяющие найти интересующую информацию.
По умолчанию при установке Autodesk Data Management Server устанавливается Microsoft® SQL Server Express. Microsoft SQL Server Express можно обновить в любой момент после установки компонентов Autodesk Data Management Server.
Для получения более подробных сведений см. раздел Требования Vault и Обновление Autodesk Vault.
Хранилище файлов
Файловое хранилище и сервер баз данных работают вместе. База данных предоставляет индексную информацию о расположении файлов. Хранилище файлов представляет собой безопасное расположение на сервере, в котором содержатся файлы.
Веб-сервер
Для программы Autodesk Data Management Server требуется установить службу Microsoft Internet Information Services (IIS).
Сервер Autodesk Vault представляет собой веб-приложение, в котором службы используются для управления взаимодействием клиентов и сервера с веб-службами. Взаимодействие между клиентами и сервером выполняется так же, как и взаимодействие с сайтом в сети Интернет. Веб-службы используют стандартные методы HTTP и по умолчанию осуществляют обмен данными через порт веб-сервера 80. Для многопользовательских конфигураций требуются службы Microsoft IIS.
Прокси-сервер

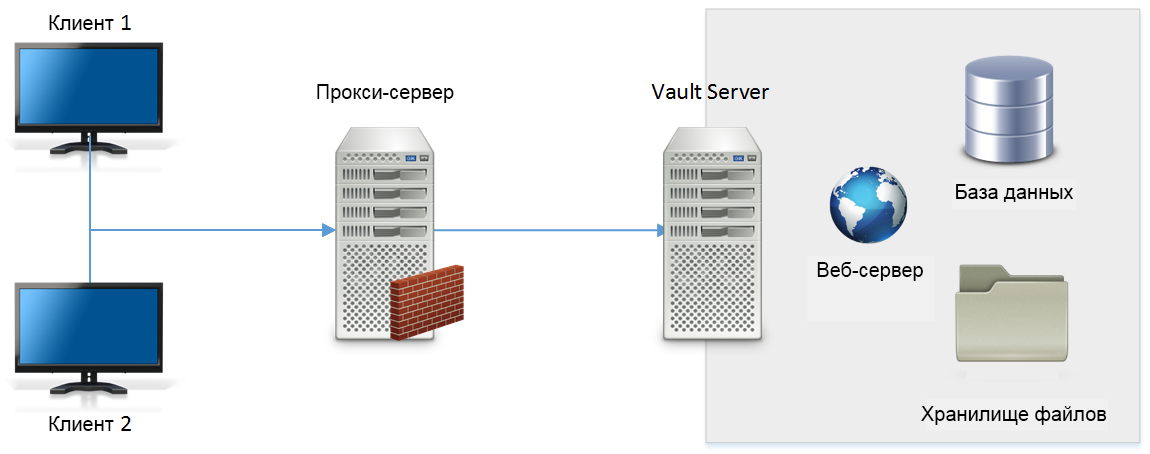

Прокси-сервер переадресует запросы от клиентских компьютеров на другие серверы. В некоторых сетях все клиентские компьютеры должны использовать прокси-сервер при обращении к веб-службам.
Если сеть использует прокси-сервер, то его можно настроить на использование имени узла или на пропуск прокси-сервера клиентов узла.
Клиенты Vault Client
Клиент хранилища является автономным приложением или встроенной надстройкой, которая подключается к серверу хранилища для доступа к файлам и выполнения операций хранилища.
Примером может служить надстройка Inventor. При добавлении данных в хранилище с помощью надстройки Inventor программа сохраняет все комплексные взаимосвязи, созданные сборками, чертежами, схемами и другими файлами.
Для одной среды хранилища имеется один сервер Autodesk Data Management Server и один или несколько клиентов хранилища. Существуют толстый и тонкий клиенты Vault, а также надстройки Vault, которые интегрируются с другими приложениями. Пользователи также могут установить толстый клиент Vault Office.
Vault Client
Толстый клиент Vault, который иногда называют клиентом программы Vault Explorer, позволяет просматривать структуру Vault, добавлять файлы в хранилище, а также выполнять большинство операций с файлами в зависимости от уровня прав. Кроме того, можно настроить схемы редакций, схемы нумерации, определить жизненный цикл, управлять элементами и изменять запросы, а также выполнять другие задачи администрирования в автономном клиенте хранилища. Доступные для администрирования функции определяются используемой редакцией хранилища.
Vault Thin Client
Тонкий клиент Vault позволяет просматривать содержимое хранилища. При наличии лицензии Vault Office можно также выполнять задачи управления файлами, например добавлять файлы в хранилище, выдавать их из хранилища и возвращать в него.
Пользователи Autodesk Vault Professional также могут проверять элементы и спецификации.
Клиент надстройки Autodesk Vault Add-in
Клиенты надстройки предоставляют базовые функции хранилища в среде родительского приложения. Добавляя файлы к хранилищу, надстройки сохраняют специфические для приложения связи данных.
Существуют надстройки для приложений проектирования Autodesk и других производителей. См. раздел Приложения, которые поддерживают надстройки Vault для получения дополнительных сведений.
Vault Office Client
Клиент Vault Office аналогичен полному клиенту Vault за исключением того, что он предоставляет параметры управления данными файлов и папок не в приложениях САПР. Этот клиент идеально подходит пользователям, которым не нужны все функции САПР клиента Vault, но требуется возможность управления документами в хранилище.
Autodesk Vault: отличие версии Basic от Professional?
Autodesk Vault – система хранения и управления данными об изделиях, реализующая функции архива, электронного документооборота, управления жизненным циклом изделия и многие другие. В настоящее время Autodesk Vault предлагается в нескольких конфигурациях, самыми распространенными из которых являются Autodesk Vault Basic и Autodesk Vault Professional.
Autodesk Vault Basic – что это? Это самая простая конфигурация Autodesk Vault, обеспечивающая безопасное хранение и управление данными об изделии в едином централизованном хранилище. Vault Basic предоставляет пользователям лишь базовые функции по управлению документами и предназначена для организации работы небольших проектных групп.
Autodesk Vault Professional – это полноценное решение для автоматизации работы крупных предприятий, в том числе имеющих распределенные рабочие группы. Эта конфигурация системы позволяет безопасно хранить и управлять данными об изделиях не только на этапах разработки, но и на этапе заказа, производства, эксплуатации и пр. С помощью Vault Professional можно организовать совместную работу разных служб предприятия в рамках единого информационного пространства.
В этой статье приведены ключевые отличия Vault Basic от Vault Professional, изучив которые можно принять решение о необходимости приобретения и внедрения той или иной конфигурации системы.
Стоимость и условия приобретения
Vault Basic невозможно приобрести отдельно, он входит в состав Коллекции для разработки и промышленного производства изделий. Все обладатели подписки на Коллекцию получают доступ к Vault Basic.
Vault Professional – продукт, который приобретается отдельно от других. Стоимость можно уточнить, обратившись к специалистам нашей компании через форму обратной связи или по телефону +7 (495) 781-54-81.
Вывод: в случае использования Vault Basic доступ к системе получат только пользователи, у которых есть полная лицензия на Коллекцию для разработки и промышленного производства изделий. В случае с Vault Professional доступ может быть организован и службам, занимающимся не непосредственно разработкой, а планированием, контролем, продажами и прочим, без необходимости использования полноценной лицензии на Коллекцию.
Установка и настройка
Autodesk Vault – это система, работающая на основе клиент-серверной архитектуры, позволяющая организовать централизованное хранилище данных. Разница между двумя версиями системы в том, что Vault Basic поддерживает только односерверную установку, а Vault Professional – многосерверную с возможностью выделения файловых серверов и репликации данных между ними.
Если вам необходимо организовать работу обособленного подразделения, территориально находящегося в одном месте, в этом случае можно выбрать Vault Basic. Во всех других случаях следует использовать Vault Professional: необходимо обеспечить повышенную сохранность данных и высокую скорость работы с ними, организовать совместную работу нескольких групп, в том числе находящихся на большом расстоянии друг от друга.
Интеграция с CAD-системами
И Autodesk Vault Basic, и Professional глубоко интегрированы с большинством CAD-систем. После установки и настройки Vault в CAD-системе на ленте, контекстных меню и вкладках появляются все необходимые команды для работы с системой. Не выходя из рабочего окна CAD-системы, пользователь может подключиться к хранилищу, взять документы из архива на редактирование, вернуть документы и пр. Кроме команд на ленте у пользователей появляется браузер Vault, с помощью которого удобно управлять документами из архива.
Однако Vault Basic поддерживает интеграцию только с продуктами Autodesk (за исключением AutoCAD LT, Inventor LT и Revit). В свою очередь, Vault Professional интегрируется со всеми продуктами Autodesk и с системами сторонних разработчиков, такими как MicroStation, ProE и SolidWorks.
Вывод: с помощью Vault Professional можно организовать работу с использованием гораздо большего количества САПР, при этом не обязательно в качестве CAD-системы использовать программу от Autodesk. Если на предприятии традиционно используется, например, SolidWorks, то нет никаких препятствий для успешного внедрения и использования Autodesk Vault версии Professional.
Интеграция с офисными программами, тонкий и веб-клиенты
Vault Basic и Vault Professional поддерживают интеграцию с офисными программами из состава MS Office: Word, Excel и PowerPoint.
Однако, интеграция с почтовой программой MS Outlook есть только у Vault Professional. Кроме того, пользователи Vault Professional могут использовать тонкий клиент Vault для доступа к архиву в режиме чтения и веб-клиент для доступа к данным через веб-технологии и мобильные устройства.
Настройка и организация пользователей системы
С точки зрения организации групп пользователей и разграничения прав доступа обе версии Autodesk Vault абсолютно идентичны.
Но, как уже отмечалось ранее, для использования Autodesk Vault Basic пользователю необходимо взять полную лицензию на Коллекцию, включая все лицензии на входящие в нее CAD-системы. Если этот пользователь не занят непосредственно проектированием изделий, то такой вариант не оптимален и требует больших затрат на приобретение лицензий на Коллекции. В случае с Vault Professional доступ к хранилищу получают все пользователи независимо от наличия и необходимости использования CAD-системы, что позволяет более гибко оснастить рабочие места и сэкономить средства.
Работа с файлами и проектами
В Vault Basic поддерживается работа с версиями документов. При каждом возврате измененного документа в архив создается его новая версия под следующим порядковым номером.
С помощью Vault Professional можно создавать не только версии документов, но и редакции (ревизии). Редакция — это набор версий объектов с общей меткой. С помощью метки обозначается этап разработки изделия (внесение изменений согласно служебной записке или договору и пр.). Таким образом, с помощью редакций всегда можно просмотреть или изменить те версии документов, которые были привязаны к определенному этапу разработки или исполнения, например, посмотреть состав изделия, поставленного согласно конкретному договору.
Таким образом, при наличии большой номенклатуры изделий, состав и конструкция которых отличается от одной поставки к другой, необходимо применять только Vault Professional.
Автоматизация управления изменениями
В Autodesk Vault Professional реализованы средства автоматизации внесения изменений в данные проекта. С помощью визуального редактора можно составить схемы хождения документов по исполнителям, включая этапы выполнения и согласования. Описанные таким образом бизнес-процессы используются для запуска механизма автоматического внесения изменений в данные проекта.
В Vault Basic изменять данные можно только в ручном режиме, без какой-либо маршрутизации и контроля, что неизбежно приведет к задержкам в работе предприятия и потенциально может стать причиной ошибок в проектах.
Работа с составом изделия и спецификациями
С помощью Vault Professional можно создавать и редактировать составы изделий, спецификации и различные ведомости не только по данным, разработанным в CAD-системе, но и по покупным, стандартным изделиям и материалам, данные о которых не содержатся в моделях.
С помощью Vault Basic невозможно формировать спецификации и ведомости, их необходимо генерировать средствами CAD-системы, которые гораздо менее функциональны, чем средства Vault.
Визуализация проектных данных Inventor
С помощью команды «Сопоставить данные» в Vault Professional можно сгенерировать отчет по проекту и визуализировать результат прямо на модели в Inventor. Например, можно создать отчет, содержащий данные о готовности компонентов, в результате в сборочной модели Inventor готовые компоненты подсветятся одним цветом, а разрабатываемые – другим.
В Vault Basic такой функциональности нет.
Стандартизация
С помощью заложенных в Vault Professional инструментов можно легко управлять библиотеками стандартных элементов и типовых элементов конструкций, создавать новые библиотеки на основе собственных уникальных разработок и использовать их при разработке новых изделий.
В Vault Basic таких инструментов нет.
Формирование отчетов
Широкие возможности формирования отчетов, заложенные в Vault Professional, позволяют включать в них любые данные объектов, находящихся в архиве. Например, можно просматривать и анализировать степень готовности проекта, загрузку персонала и многое другое.
В Autodesk Vault Basic работать с отчетами нельзя.
Пользовательские типы объектов
В Vault Pro, в отличие от Basic, можно описать собственные типы объектов, которые будут храниться в системе. Например, в Vault Professional можно вести базу деловых контактов, базу данных поставщиков, базу договоров поставки, вести канцелярский документооборот и многое другое.
Взаимодействие и обмен данными с бизнес-системами предприятия
Сформированные спецификации и ведомости о составе изделия можно передать из Vault Professional в ERP-систему, которая используется на предприятии. Также, возможна передача данных и в обратную сторону – из ERP в Vault. Например, таким образом можно передавать спецификации на поставку в архив, данные о заказах, номенклатуру изделий и пр.
Интеграция Vault Basic с другими бизнес-системами в принципе невозможна.
Заключение
Autodesk Vault Basic дает пользователям возможность реализовать простую систему хранения и управления данными об изделиях, предоставляя лишь минимальный набор рабочих инструментов. Эта конфигурация Vault подойдет небольшим предприятиям или тому, кто хочет внедрять Vault поэтапно.
Autodesk Vault Professional – это полнофункциональная система, способная автоматизировать работу целого предприятия, наладить связь между разными службами в рамках работы над проектами.
Если у вас возникли затруднения с выбором подходящей конфигурации, то вы можете обратиться за помощью к нашим квалифицированным специалистам через специальную форму на сайте или по телефону +7 (495) 781-54-81.
Функционал Autodesk Vault
Отличительные особенности
Централизованное хранение инженерных данных
Autodesk Vault позволяет организовать единое хранилище данных в рамках предприятия, управлять структурой и системой хранения информации в удобном и привычном пользователям виде.
Управление правами доступа
Инструменты системы Autodesk Vault позволяют назначать права доступа пользователей (просмотр, изменение, удаление, скачивание) к данным на основе назначенных им ролей (например, руководитель, проектировщик и др.). Также, за счет функций управления группами пользователей и интеграции с Active Directory, появляется возможность автоматического перераспределение прав доступа к документам проектов на основе стадий жизненного цикла продукта.
Управление бизнес-процессами
С помощью Autodesk Vault можно описать принятые на предприятии бизнес-процессы согласования и утверждения документов и данных. Такой подход позволяет стандартизировать работу служб предприятия, ускорить и упростить процессы, а также автоматизировать рутинные действия, такие как автоматическое нанесение подписей или рассылку писем.
Хранение истории
Vault предоставляет полный набор инструментов для хранения, отслеживания и управления историей разработки и изменения документов. Автоматически создаваемые во время работы версии документов позволяют в любой момент вернуться к предыдущему состоянию проекта или использовать данные повторно в других проектах. Инструменты создания и работы с редакциями позволяют объединять несколько версий объектов и автоматически отслеживать важные изменения, исключая передачу в смежные отделы или на производство неверных данных.
Работа с файлами
В Vault представлены инструменты для контроля использования файлов, поддержания актуальных версий документов, контроля доступа к ним, защиты от одновременного редактирования и многого другого, что просто невозможно реализовать без применения системы управления инженерными данными.
Поиск
Простой и расширенный поиск, реализованный в Autodesk Vault, дает возможность быстро находить актуальные данные, которые нужны пользователям в текущий момент времени. По статистике, инженеры за неделю тратят половину рабочего дня на поиск необходимой информации. Использование Vault позволяет освободить это время для продуктивной работы и развития бизнеса.
Проверка и согласование проектов
Средства автоматизированной проверки, анализа и сравнения информации об объектах на разных этапах жизненного цикла, которые предоставляет Autodesk Vault, позволяют отследить процесс выполнения проекта и выявить узкие места, предотвратить срыв сроков выдачи результатов проектирования.
Инструменты добавления пометок «красный карандаш» дают возможность проводить согласование и доработки на всех этапах разработки, а также обеспечить отслеживание устранения замечаний.
Печать
Реализованные в Autodesk Vault средства пакетной печати позволяют максимально облегчить и ускорить процесс получения бумажных версий документов. При необходимости печати больших объемов документации пользователям не нужно запускать каждое отдельное приложение – в Vault это можно сделать прямо из окна электронного архива.
Интеграция с САПР
Для удобства пользователей разработаны интеграции Vault с различными САПР (Autodesk, DS Solidworks, Bentley Microstation и др.). Благодаря им вы можете работать с системой прямо из окна САПР, получая доступ к необходимым данным и командам. Такие механизмы интеграции избавляют инженеров от необходимости переключаться от одной программы к другой, сокращают время разработки и способствуют более быстрому освоению и внедрению систем.
Интеграция с ERP-системой
Информация о заказе продукции, как правило, изначально попадает в ERP-систему. Autodesk Vault Professional обладает широким потенциалом для интеграции с ERP-системами благодаря открытому интерфейсу API. Это позволяет осуществлять передачу информации о заказах, применяемой номенклатуре, справочниках и метаданных из ERP в PDM-систему, где она обрабатывается и структурируется, а при необходимости проходит процессы согласования и утверждения. Далее обработанные данные передаются в CAD-системы, избавляя инженеров от необходимости тратить время на что-либо, кроме проектирования. По окончании процесса разработки конструкторской документации в Autodesk Vault формируется электронный состав изделия, который также проходит процесс электронного согласования и утверждения, а затем выгружается в ERP-систему, завершая тем самым процесс разработки «от и до».
Работа с типовыми решениями и библиотеками
Если при проектировании вы используете стандартные библиотеки компонентов, например, из поставки Autodesk Inventor, система Autodesk Vault предоставляет возможности более гибкого управления их содержимым, чем встроенные средства Inventor. Кроме того, в Vault реализованы механизмы создания собственных библиотек типовых решений и работы с ними.
Повторное использование и копирование проектов
Средство Copy Design, входящее в стандартную функциональность Autodesk Vault, обеспечивает процедуру копирования уже разработанных проектов с полным сохранением их структуры и сопутствующих данных, взаимосвязей между объектами, ссылок. Такой подход к использованию информации избавляет от необходимости повторной разработки уже существующих решений.
Поиск дубликатов
Аналогично функции поиска по изображению, но в разрезе 3D-моделей, поиск повторяющегося содержимого позволяет сравнивать 3D-формы в тысячах файлов САПР, которые хранятся в базе данных Vault. Анализ и сравнение геометрии на первоначальной стадии проектирования значительно повышает производительность и ускоряет цикл разработки изделия за счет возможности замены рабочих файлов полностью законченными компонентами. При этом существующие внутри сборочной единицы привязки и взаимосвязи будут максимально адаптированы под новые компоненты.
Управление изменениями
В Autodesk Vault реализованы инструменты для создания запросов на изменение данных (извещений об изменении), в которых содержится описание требований к изменениям, указание сроков внедрения изменений, ответственные лица, выпуск отчета об изменении. Такой процесс обеспечивает прозрачность и исключает ошибки в ходе внесения изменения в проекты.
Управление спецификациями и ведомостями
Autodesk Vault позволяет работать со структурой разрабатываемых и готовых изделий, включающей как самостоятельно спроектированные объекты, так и покупные, стандартные изделия, материалы пр. Состав изделия может быть передан в системы ERP, АСУТП, MES и пр. Этот процесс также может быть полностью автоматизирован за счет открытого Vault API.
Интеграция с Microsoft Office
Vault дает возможность работать в едином информационном пространстве предприятия не только тем пользователям, которые используют системы автоматизированного проектирования, но и пользователям офисных приложений. Надстройка Vault Office обеспечивает работу с системой прямо из окон офисных приложений (Word, Excel, PowerPoint, Outlook), позволяет получать доступ к файлам и данным, участвовать в процессах согласования, внесения изменений и контроля данных.
Веб-клиент
С помощью веб-клиента, реализованного в Autodesk Vault, можно предоставлять общий доступ к документам коллегам, заказчикам, подрядчикам, поставщикам и пр. Пользователю достаточно лишь поделиться ссылкой на документ, после чего получатель сможет открыть и получить всю необходимую информацию прямо из веб-браузера, не устанавливая никаких дополнительных надстроек или утилит.
Мобильное приложение
Мобильное приложение Autodesk Vault предоставляет гибкие возможности для работы с проектными и конструкторскими данными, находящимися в хранилище, а также для получения доступа к ним на мобильном устройстве. Поиск данных, просмотр и проверка проектов, выдача и возврат не относящихся к САПР объектов, просмотр элементов спецификации, изменение состояния жизненного цикла, а также создание и обработка запросов на изменение – всё это теперь всегда под рукой. Приложение Autodesk Vault доступно для мобильных устройств под управлением iOS и Android в Apple App Store и Google Play.
Формирование отчетов
Autodesk Vault Professional дает возможность генерировать отчеты любой сложности по всем объектам и данным, хранящимся в системе. Пользователи сами могут настраивать содержание и форму отчетов, а также принципы отбора и сортировки данных, которые в них попадают. Система также позволяет накладывать данные из отчетов на трехмерные модели CAD-системы Autodesk Inventor, упрощая тем самым контроль исполнения и текущего статуса проекта.
Организация единого информационного пространства между филиалами
Функции автоматической репликации данных между удаленными серверами позволяют организовать в Vault единое информационное пространство данных для разных филиалов и площадок. При таком подходе все участники процесса проектирования всегда имеют доступ к самым актуальным данным и могут не задумываться о процессах ручной передачи и актуализации информации.
Резервное копирование и восстановление данных
Встроенные в Autodesk Vault средства резервного копирования и восстановления информации сводят к минимуму риск потери проектных данных и могут быть настроены на автоматическое выполнение по заданному расписанию
