Функционал AutoCAD Mechanical
Ускорение машиностроительного проектирования
Группы слоев
Изолируйте группы слоев и восстанавливайте их одним щелчком по кнопке на инструментальной ленте. Вы можете управлять типами и толщинами линий сразу для группы слоев в редакторе слоев AutoCAD Mechanical.
Усовершенствованный инструмент рисования прямоугольников
Все команды рисования прямоугольников теперь на ленте. Вы можете видеть превью будущего прямоугольника в процессе его создания. В дополнение к указанию точки, щелчку и перетаскиванию, вы теперь можете задавать точные значения длин в окне динамического ввода.
700’000 стандартных деталей и элементов
Воспользуйтесь обширной библиотекой стандартных компонентов для создания точных машиностроительных чертежей и упростить процесс закупок. Просто вставьте компоненты из библиотеки и AutoCAD Mechanical сам подчистит окружающую геометрию, освобождая Ваши руки и голову от рутины. Поддерживаются интернациональные стандарты, в том числе ГОСТ и ЕСКД. Библиотека содержит более 700,000 стандартных деталей.
В ней есть следующие категории:
Создание 2D чертежей по 3D моделям
Открывайте в AutoCAD Mechanical файлы Inventor и создавайте ассоциативно связанные с ними 2D чертежи. Все изменения моделей впоследствии будут отражаться на чертежах автоматически. Создавайте рассеченные и выносные виды по любым уже имеющимся на чертеже видам. Используйте 3D модели AutoCAD, Inventor или других САПР для создания ассоциативных и не ассоциативных 2D чертежей.
Контекстные меню и превью команд
В AutoCAD Mechanical можно видеть предварительное изображение фасок, скруглений и смещений в процессе выбора объектов для выполнения данных команд. Просмотр и изменение параметров скруглений и фасок теперь доступны на ленте инструментов.
Редактируемые и повторяемые команды
В AutoCAD Mechanical вы можете редактировать примененные к элементам чертежа команды обработки без необходимости их удаления и повторного создания. Например, можно легко изменить размер фаски или скругления в штатном диалоговом окне, просто дважды щелкнув по фаске или скруглению.
Вышесказанное также относится к следующим командам:
Управление слоями
Система управления слоями по мере создания чертежа автоматически размещает различные элементы на соответствующих слоях — с соответствующим цветом и типом линий. Вы легко можете настроить среду черчения AutoCAD Mechanical по требованиям вашей организации и использовать управление слоями для дифференциации ваших чертежей.
Невидимые линии
Задайте контуры переднего и заднего плана, которые автоматически отрисуют перекрывающиеся линии типом скрытых линий или пунктиром. Геометрия при этом будет впоследствии автоматически обновляться при изменении чертежа. Идентичные детали могут иметь различное геометрическое представление, будучи частично скрытыми. AutoCAD Mechanical распознает такие ситуации и понимает, что они по-прежнему идентичны, не смотря на разный стиль отрисовки их видимых и невидимых частей.
Механические генераторы и калькуляторы
Механические системы в AutoCAD Mechanical могут строиться максимально эффективно, благодаря наличию каталогов типовых элементов, генераторов механических систем и калькуляторов для их расчета и подбора под заданные условия. В AutoCAD Mechanical встроены генераторы и калькуляторы валов, пружин, ременных и цепных передач, кулачков и других типов механических систем. Они не только могут создать все необходимые компоненты автоматически, по заданным функциональным параметрам, но и провести их анализ и сгенерировать необходимые отчеты.
Разработка машиностроительной документации
Геометрические зависимости
Создавайте в механических чертежах геометрические и параметрические зависимости, такие, как перпендикулярность и параллельность, симметричность, равенство и т.п. Можно включить автоматическое нанесение зависимостей на геометрию по мере ее рисования. Объекты будут сохранять наложенные зависимости при любых модификациях геометрии — перпендикулярные линии останутся перпендикулярными, концентрические осевые линии останутся между симметричными элементами.
Поддержка интернациональных стандартов оформления
AutoCAD Mechanical поддерживает стандарты оформления ANSI, BSI, CSN, DIN, GB, ISO, JIS и ГОСТ (ЕСКД). Это может радикально ускорить создание чертежей и облегчить сотрудничество разработчиков. Разнообразные аннотативные объекты и прочие элементы оформления будут автоматически создаваться в соответствии с выбранным стандартом.
Ассоциативные номера позиций и спецификации
Создавайте ассоциативные машиностроительные спецификации, которые будут автоматически отражать в себе все вносимые в проект изменения. AutoCAD Mechanical поддерживает раздельны спецификации для каждого чертежа, управление вложенностью узлов, автоматическое распознавание стандартных компонентов. Все настройки доступны для изменения пользователями, что позволяет настроить спецификацию под нужды конкретного предприятия.
Каждое изменение, внесенное в спецификацию, немедленно отразится на всех затронутых чертежах, исключая вероятность ошибок и дорогостоящих простоев производства из-за неактуальности нумерации позиций или неверности подсчетов материалов для закупки. Спецификации можно экспортировать в сторонние MRP, ERP и PLM системы, например в систему управления инженерными данными Autodesk Vault.
Редактирование нескольких размеров за одну операцию
Можно работать сразу с несколькими размерами, и видеть изменяющееся в реальном времени превью, по мере измерения вами параметров.
Монитор машиностроительных аннотаций
AutoCAD Mechanical автоматически следит за аннотациями, отвязанными от исходных объектов как в пространстве модели, так и в пространстве каждого листа. Сообщения о найденных несоответствиях система выдает в области уведомлений в нижнем правом углу экрана. Это уведомление также дает пользователю возможность удалить отвязанные аннотативные элементы или повторно привязать их к соответствующим объектам. Это существенно повышает точность выпускаемой конструкторской документации, резко снижая процент допускаемых человеком ошибок.
10 причин для перехода на AutoCAD Mechanical
Для получения преимуществ на современном рынке проектных работ, разработчикам следует сделать процесс проектирования еще более быстрым. Работая с AutoCAD® Mechanical, который входит в уже знакомое вам семейство AutoCAD, вы сэкономите много времени за счет автоматизации рутинных операций. Получив в итоге значительные конкурентные преимущества, вы сможете уделять больше времени воплощению новых идей, вместо того чтобы заниматься поиском нужных функций в обычных САПР. Узнайте, почему так много компаний используют AutoCAD Mechanical для решения повседневных задач проектирования.
1. Более 700 000 стандартных деталей и элементов
Если проектируемый механизм должен состоять из нескольких сотен или тысяч деталей, то построение их «с нуля» может занять несколько недель. AutoCAD Mechanical включает в себя обширную базу деталей и конструктивных элементов, предназначенных для использования в чертежах. Примеры:
Стандартные детали
• Болты, гайки, шайбы
• Штифты, заклепки, втулки
• Пробки, масленки, муфты
• Подшипники и валы
• Пружины растяжения, кручения, тарельчатые
• Стальные профили
• Ременные и цепные передачи
Стандартные конструктивные элементы
• Сквозные, глухие, резьбовые и продолговатые отверстия
• Поднутрения, пазы и резьбовые концы
2. Поддержка международных чертежных стандартов
Прилагаемые средства призваны помочь в соблюдении стандартов ведения документации. AutoCAD Mechanical поддерживает следующие стадарты оформления чертежей: ANSI, BSI, CSN, DIN, GB, ISO, JIS. Соблюдение стандартов поможет поддерживать общепринятую форму обмена информацией и обеспечит стабильность результатов работы.
3. Специализация на машиностроительном черчении
Призванный экономить ваше время, AutoCAD Mechanical охватывает все аспекты процесса черчения, предоставляя такие средства, как: обозначения шероховатости, допуски формы и расположения, обозначения баз и участков баз, упрощенные размеры отверстий, обозначения резьбы, конусности и сварки. Другие примеры:
4. Мощные средства нанесения размеров
5. Ассоциативность номеров позиций и спецификации
Использование автоматизированного создания ассоциативных спецификаций, специально разработанных для машиностроительного проектирования, позволит существенно сэкономить время и снизить количество ошибок. AutoCAD Mechanical может автоматически проставлять номера позиций и формировать спецификацию на использованные в чертеже детали. Также возможно создание нескольких спецификаций для одного чертежа, с множеством вариантов конфигурации. Данные, содержащиеся в спецификации, доступны для использования в системах планирования ресурсов (ERP). Кроме того, можно использовать Autodesk Productstream для управления выпуском, контроля за изменениями, работы со спецификациями и других задач.
6. Модули проектирования деталей и расчета
7. Связь с Autodesk Inventor и IGES
Более двадцати лет прошло с момента начала выпуска AutoCAD. Тем не менее, до сих пор многие проектировщики продолжают заниматься вычерчиванием линий и окружностей. Структура Mechanical позволяет манипулировать не геометрическими элементами, а реальными деталями и сборочными единицами. Такая возможность помогает конструкторам в правильном восприятии информации о любой части проекта, что очень важно при совместной работе над ним. Использование структуры приводит в итоге к снижению количества ошибок и резкому повышению производительности.
9. Ассоциативное скрытие линий
Объект на чертеже может располагаться на переднем или заднем фоне, при этом часть его, перекрытая другими объектами, будет представлена невидимыми или пунктирными линиями. Скрытые линии обновляются автоматически, что избавляет от необходимости перечерчивать их вручную после каждого изменения в конструкции.
Одна деталь в разных конфигурациях скрытия может быть по-разному изображена. Однако, для AutoCAD Mechanical это по-прежнему одна деталь, поэтому не возникает проблем с внесением изменений в конструкцию и формированием спецификации. Таким образом, затрачивается меньше времени и усилий при обновлении чертежей.
10. Легкость использования наработок
Пользователь может быстро просмотреть всю конструкцию, от сложнейших узлов до мельчайших деталей, во всех проекциях. Работа с традиционными внешними ссылками была усовершенствована, чтобы обеспечить возможность коллективной работы над проектом. Дополнительная интеграция с Autodesk® Vault облегчает создание и обработку файловых зависимостей по ходу разработки проекта.
Время принимать решения
Новости, статьи и рассылки.
AutoCAD Mechanical
Не удалось извлечь оглавление
Структура Mechanical (Инструментарий AutoCAD Mechanical)
Структура Mechanical представляет собой способ группировки линий, дуг и окружностей (геометрии) в виде деталей и группировки деталей в виде сборок.
На языке, принятом для структуры Mechanical, детали и сборки называются компонентами.
Позволяют группировать геометрию, основываясь на слоях. Предположим, создается компонент вала для редуктора. Можно создать группу слоев под названием «Основной_Вал_Редуктора» и размещать всю геометрию, относящуюся к валу, на этой группе слоев. После этого можно работать с валом как с единым элементом и выполнять с ним такие операции, как применение переопределений видимости.
Позволяет описать блок с геометрией, представляющий собой компонент, а затем добавить к нему инфоточку. Если необходимо вставить компонент в чертеж, вставляется соответствующий блок. Обновление спецификации происходит автоматически; время экономится благодаря повторному использованию геометрического объекта.
Структура Mechanical сочетает все преимущества обоих методов.
Особенности структуры Mechanical
Структура Mechanical предназначена для организации чертежа. Ее функции не ограничиваются улучшением видимости (обеспечиваемым группами слоев), повторным использованием геометрии и автоматическим обновлением спецификаций (обеспечиваемым блоками).
Например, в обозревателе Mechanical отображается иерархическая структура компонентов, позволяющая быстро идентифицировать структуру сборки, подобно тому, как это делается в 3D-САПР для производственного проектирования, например в Autodesk Inventor. Можно также использовать контекстное меню в обозревателе Mechanical для выполнения операций с компонентами. Подобным образом, режимы выбора позволяют указывать объекты в пространстве модели и выбирать детали и сборки вместо линий, дуг и окружностей.

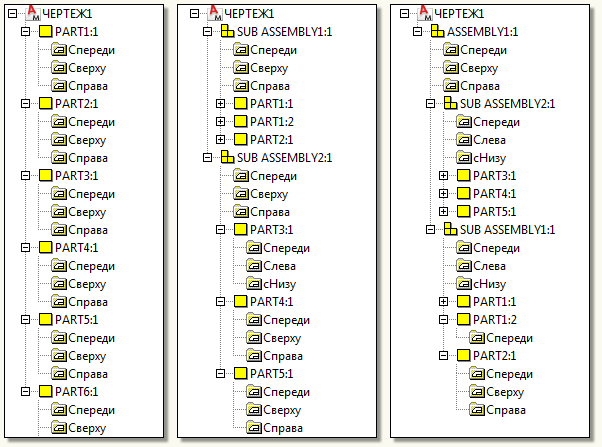

Примеры обозревателя Mechanical
